Wenzhou Shangming Electric Co., Ltd. je předním výrobcem a dodavatelem prémiových elektrických zařízení.

Shangmingje spolehlivým výrobcem a dodavatelem skříní rozvodných skříní. Díky našim rozsáhlým zkušenostem nabízíme produkty v různých materiálech a specifikacích a můžeme také poskytnout přizpůsobená řešení šitá na míru vašim specifickým potřebám.

Klíčové vlastnosti

1. Fyzická ochrana: Poskytuje ochranu proti prachu, vodě a vniknutí cizích předmětů a zároveň zabraňuje náhodnému kontaktu mezi personálem a živými součástmi.

2. Bezpečnostní izolace: Izoluje vysokonapěťová a silnoproudá zařízení od provozního prostředí, čímž snižuje riziko úrazu elektrickým proudem a požáru.

3. Platforma pro montáž komponent: Skříň rozvodné skříně obsahuje lišty DIN, montážní držáky a předvrtané otvory pro usnadnění standardizované instalace komponentů, jako jsou jističe a elektroměry.

4. Elektromagnetické stínění: Minimalizuje dopad vnějšího elektromagnetického rušení na vnitřní řídicí obvody.

5. Přizpůsobivost prostředí: Díky použití různých materiálů a tříd ochrany je kryt vhodný pro širokou škálu prostředí, včetně vnitřních, venkovních a průmyslových prostředí.

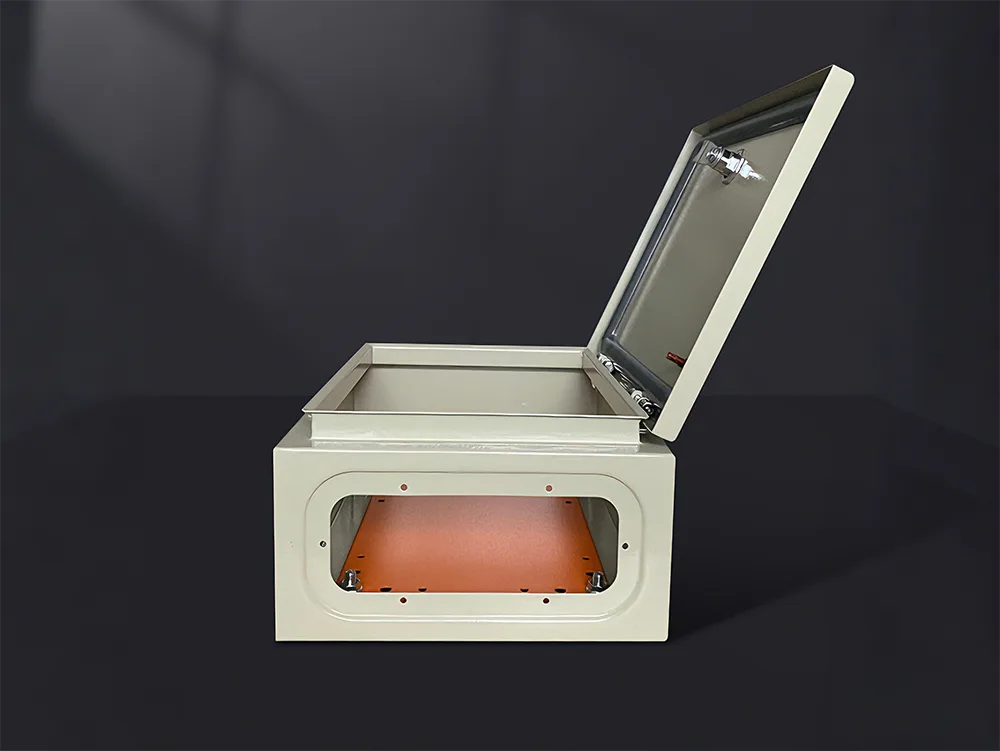

Konstrukční komponenty

Dveře skříně: Dostupné v průhledných a plných dveřích; vlastní konfigurace jsou k dispozici od Shangming.

Montážní deska: Kovová deska používaná pro vnitřní zajištění součástí; je odnímatelný pro usnadnění montáže mimo skříň.

Knokauty: Předděrované kabelové vstupní porty navržené pro připojení kabelů různých průměrů.

Těsnící těsnění: Vysoce elastické těsnění lemující obvod dveřního panelu, sloužící jako kritický prvek pro zajištění specifikovaného stupně krytí IP.

Uzemňovací šroub: Nezbytné pro zajištění spolehlivého uzemnění kovového krytu, čímž se zabrání tomu, aby kryt dostal elektrické napětí.

Aplikační scénáře

I. Budování nízkonapěťových rozvodů elektrické energie

Naše rozvaděče slouží jako rozvodné skříně pro komerční budovy, obytná podlaží a rozvody elektřiny ve veřejných prostorách.

Fungují jako montážní platformy pro komponenty, jako jsou jističe a proudové chrániče, usnadňují standardizované zapojení a bezpečnostní ochranu a zároveň zvyšují celkovou úhlednost a bezpečnost systému distribuce energie.

II. Řízení průmyslových zařízení a automatizace

Fungují jako řídicí skříně pro stroje, řídicí skříně pro automatizované výrobní linky a skříně pro řídicí systémy PLC.

Uvnitř jsou umístěny komponenty, jako jsou stykače, relé a řídicí moduly, které chrání toto elektrické zařízení před kontaminací prachem a olejem a zároveň usnadňují integraci a údržbu zařízení.

III. Venkovní rozvody energie a inženýrské projekty

Slouží jako dočasné venkovní rozvaděče, rozvodné jednotky pro staveniště a rozvaděče osvětlení komunikací.

Pokud požadujete přizpůsobený produkt pro tyto aplikace, doporučujeme zvolit vysoké krytí (např. IP54 / IP65), abyste zajistili odolnost proti vodě, prachu a dešti.

IV. Fotovoltaické a nové energetické systémy

Shangming nabízí ohrádky proFV slučovací boxy, FV skříně vázané na síť a ovládací skříně pro systémy skladování energie.

Jako základní kryt pro nová energetická zařízení poskytují tyto skříně ochranu, izolaci a montážní prostor, což podporuje požadavky na dlouhodobý venkovní provoz.

V. Komunikace a infrastruktura

Můžete nás kontaktovat pro přizpůsobení ovládacích skříní pro komunikační zařízení, rozvodných skříní pro nízkonapěťové systémy, napájecích skříní pro sledovací systémy a dalších.

To zajišťuje ochranu komunikačního napájecího zařízení, zabraňuje vnějšímu rušení a dopadům na životní prostředí a zvyšuje celkovou stabilitu systému.

Jaké faktory je třeba vzít v úvahu při výběru skříně pro distribuční box?

1. Rozměry a specifikace

Při výběru nedoporučujeme volit skříň, která pouze přesně pasuje na komponenty. Plocha, kterou zabírají vnitřní součásti, by neměla přesáhnout 80 % plochy základové desky. Zbývajících 20 % prostoru je vyhrazeno pro elektroinstalaci, odvod tepla a potenciální budoucí expanzi; proto byste při výběru měli vždy počítat s určitou rezervou.

Pokud jde o hloubku, musíte počítat s kombinovanou hloubkou jističů (včetně jejich ovládacích rukojetí), kabelových kanálů a samotných dveří skříně. To je zvláště důležité u vysokoproudých jističů, které mají značné požadavky na hloubku; nezohlednění této skutečnosti může zabránit správnému zavření dveří.

2. Stupeň ochrany (IP kód)

Vyberte prosím odpovídající stupeň ochrany na základě závažnosti prostředí instalace:

Vnitřní kanceláře/chodby: IP30 – IP40 je dostatečné.

Průmyslové dílny: Pro zajištění ochrany proti prachu a stříkající vodě se doporučuje IP54.

Venkovní/fotovoltaické systémy: IP65 nebo vyšší je povinné a dveřní švy musí obsahovat souvislé integrované těsnění.

3. Materiál a odolnost proti korozi

Ocel válcovaná za studena: Nejuniverzálnější možnost, vhodná pro většinu suchých vnitřních prostředí.

Nerezová ocel (304/316): Vhodné pro farmaceutické, potravinářské a přímořské prostředí s vysokou expozicí slané mlze. Nerezová ocel 316 nabízí vynikající odolnost proti korozi ve srovnání s 304.

4. Tepelný management

Tepelné hospodářství je často přehlíženým aspektem vysokovýkonných rozvodných skříní. Doporučujeme provést výběr na základě následujících scénářů:

Pasivní chlazení: Pokud je teplo generované uvnitř skříně minimální, je vhodná plně utěsněná skříň.

Aktivní chlazení: Pokud jsou v krytu umístěny komponenty, jako jsou frekvenční měniče (VFD), softstartéry nebo vysokoproudé stykače, musíte vybrat kryt vybavený ventilačními žaluziemi. V některých případech může být dokonce nutné vybrat model s předvrtanými montážními otvory pro axiální chladicí ventilátor.

Ochrana před slunečním zářením: U venkovních krytů doporučujeme konstrukci s dvojitou střechou, která zabrání přímému slunečnímu záření způsobovat prudké zvýšení vnitřní teploty.

5. Snadná instalace a ovládání

Směr otevírání dveří: Určete, zda jsou výhodnější dveře s otevíráním doleva nebo doprava vzhledem k dostupnému prostoru v místě instalace. Některé ze špičkových skříní Shangming mají dveře, které jsou oboustranné (lze je nakonfigurovat tak, aby se otevíraly zleva nebo zprava).

Kabelový vstup/výstup: Potvrďte, zda kabely budou vstupovat a vystupovat z horní nebo spodní části krytu. Doporučujeme zvolit skříň vybavenou odnímatelnou přírubovou deskou; vrtání otvorů pro kabely do přírubové desky nabízí větší flexibilitu a zajišťuje vynikající utěsnění ve srovnání s vrtáním přímo do těla skříně.

Typ zámku: Standardní průmyslový trojúhelníkový zámek, zapuštěný zámek s klíčem nebo protipožární vačkový zámek.

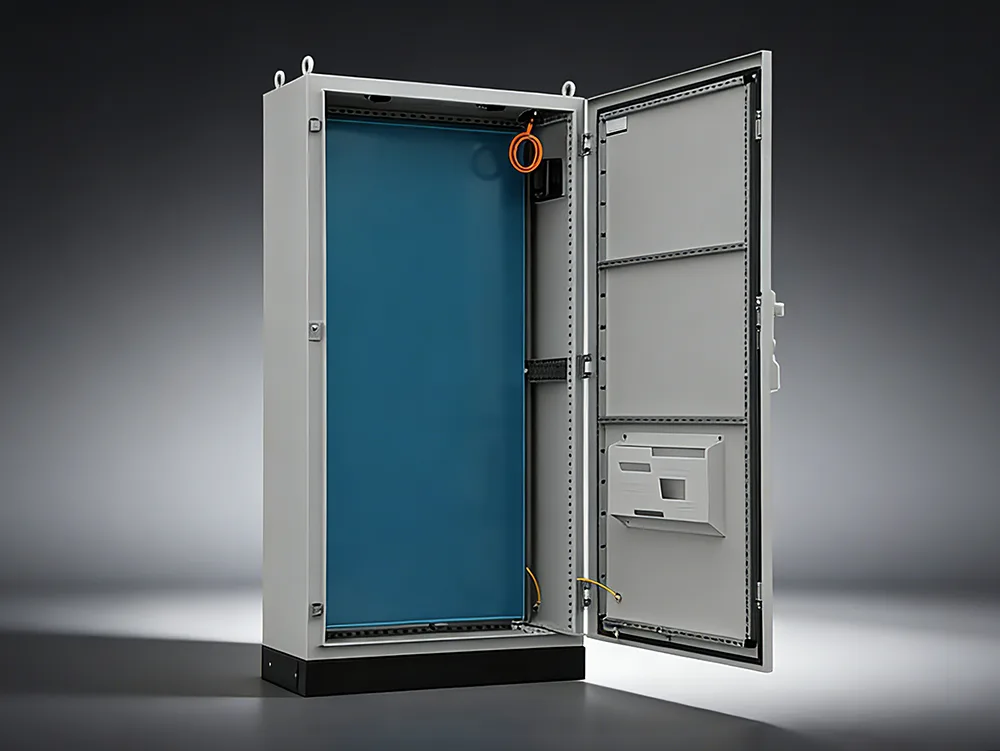

Kromě různých druhůskříně rozvodných skříní, Shangming také nabízí stojanové skříně rozvodných skříní – klíčovou součást naší vysoce kvalitní produktové řady. Vyberte si nás jako svého dlouhodobého dodavatele, abyste měli prospěch z jednorázových přizpůsobených řešení a cen přímo z výroby.

Klíčové vlastnosti

Vysoká nosnost: Pro naše stojanové skříně rozvodných skříní obvykle používáme ocelové plechy válcované za studena o tloušťce 2,0 mm nebo větší, které jsou buď svařeny nebo sestaveny tak, aby vytvořily konstrukci. Tato robustní konstrukce umožňuje, aby skříň bezpečně podporovala těžké jističe rámového typu, měděné přípojnice velkého průřezu a kabely transformátorů.

Modulární design: Interiér je vybaven modulárním systémem vzoru otvorů, který umožňuje flexibilní nastavení příčných nosníků a montážních desek tak, aby vyhovovaly specifickým požadavkům. Tento design umožňuje pohodlné upgrady a rozšíření, kdykoli je to nutné.

Větrání a odvod tepla: Vzhledem k vysokým úrovním proudu, které se obvykle vyskytují ve skříni, je skříň vybavena výstupními otvory nahoře a otvory pro nasávání vzduchu ve spodní části, aby bylo zajištěno efektivní proudění vzduchu. Zákazníci si navíc mohou vyžádat vlastní konfiguraci pro integraci systému chlazení s nuceným oběhem vzduchu do produktu.

Společné klasifikace kabinetů

Na základě své konstrukční formy jsou podlahové skříně primárně rozděleny do dvou hlavních kategorií:

1. Pevný typ

Charakteristika: Vnitřní komponenty jsou pevně namontovány pomocí nosných konzol; jakmile jsou zapojeny, nelze je přesunout.

Aplikace: Vyznačuje se jednoduchou strukturou a nízkou cenou; obvykle se používá v prostředích, kde požadavky na nepřetržité napájení nejsou extrémně přísné.

Reprezentativní model: Nízkonapěťová rozvodná skříň AC typu GGD.

2. Výsuvný typ / Odnímatelný typ

Charakteristika: Každý jednotlivý okruh je umístěn v samostatné, nezávislé zásuvkové jednotce.

Použití: Mimořádně vhodné pro údržbu. Pokud dojde k poruše konkrétního obvodu, lze příslušnou zásuvku jednoduše vytáhnout a vyměnit za novou, aniž by bylo nutné přerušit hlavní napájení.

Reprezentativní modely: Pokročilé rozvodné skříně typu GCK, GCS a MNS.

Stojací vs. nástěnné rozvodné skříně: Jaký je rozdíl?

Doporučení pro výběr a konfiguraci produktu

Na základě vašich konkrétních požadavků projektu během předprodejní fáze,Shangmingdoporučí pro vás nejvhodnější konfiguraci. Obecně řečeno, scénáře aplikací, které nejčastěji podporujeme, jsou uvedeny níže spolu s odpovídajícími doporučeními pro konfiguraci.

1. Průmyslový hlavní rozvod energie

Doporučená konfigurace:

Rozměry skříně: 1800–2200 mm (V) × 600–1000 mm (Š) × 600–1000 mm (H)

Materiál: Ocelový plech válcovaný za studena (≥1,5 mm)

Stupeň krytí: IP30 / IP40

Konstrukce: Jedna skříň nebo spojené skříně (modulární/rozdělitelné)

Interiér: Určeno pro instalaci systému ACB / MCCB + přípojnicového systému

2. Systémy silnoproudých / hlavních příchozích linek

Doporučená konfigurace:

Width: ≥800mm

Hloubka: ≥800 mm

Konstrukce: Dvoudveřové nebo vícedveřové provedení

Vnitřní prostor: Podporuje vysokoproudé měděné přípojnice; obsahuje vyhrazený prostor pro horní nebo spodní kabelový vstup.

3. Řízení automatizace / Řídicí skříně PLC

Doporučená konfigurace:

Rozměry: 1600–2000 mm (V)

Materiál: Ocelový plech s práškovým nástřikem / Nerezová ocel

Stupeň krytí: IP40 / IP54

Interiér: Montážní deska + DIN lišty

4. Venkovní aplikace

Doporučená konfigurace:

Stupeň krytí: IP54 / IP65

Materiál: Nerezová ocel (304/316) nebo venkovní ocel s práškovým nástřikem

Vlastnosti: Nepromokavá stříška + Těsnící lišty + Antikondenzační provedení

5. Vysoce korozivní prostředí

Doporučená konfigurace:

Materiál: 304 / 316 Nerezová ocel

Stupeň krytí: IP55+

Povrchová úprava: Antikorozní nátěr

Jak provádět běžnou údržbu na podlahové rozvodné skříni?

1. Čištění a odstraňování prachu

Použijte suchý netkaný hadřík a vysavač k odstranění nahromaděného prachu zevnitř skříně; použití mokrých hadříků nebo přímých proudů stlačeného vzduchu je přísně zakázáno.

Zvláštní pozornost věnujte čištění přípojnic, izolátorů, zhášecích komor vypínačů a ventilačních kanálů.

2. Dotažení elektrických spojů

Zkontrolujte všechny šroubované spojovací body, zda nejsou uvolněné; pomocí momentového klíče je znovu utáhněte na předepsané hodnoty utahovacího momentu.

Pokud jsou zjištěny známky poškození oxidací nebo elektrickým obloukem, je nutné svorky vyleštit nebo vyměnit.

3. Funkční testování součástí

Jističe: Ověřte, že ruční otevírání a zavírání je hladké a že vypínací mechanismus reaguje.

Stykače/relé: Zkontrolujte stav kontaktů z hlediska opotřebení a ověřte, zda je odpor cívky v normálním rozsahu.

Kondenzátory: Zkontrolujte známky snížení kapacity, vyboulení nebo úniku elektrolytu.

SPD (Surge Protection Devices): Ověřte, že okénko indikátoru stavu je zelené a že indikátor degradace nebyl spuštěn.

4. Testování izolačního výkonu

Použijte 500V nebo 1000V megaohmmetr k měření a potvrďte následující:

Izolační odpor mezi fázemi: ≥ 1 MΩ;

Izolační odpor mezi fází a zemí: ≥ 1 MΩ;

Pokud naměřené hodnoty nedosahují těchto norem, prozkoumejte možné příčiny, jako je vnikání vlhkosti nebo kontaminace.

5. Údržba mechanické konstrukce

Zkontrolujte vodicí lišty a zajišťovací mechanismy zásuvkových jednotek, abyste se ujistili, že se nelepí nebo neváznou. Namažte pohyblivé části mazivem speciálně navrženým pro elektrická zařízení.

Pravidelně ověřujte funkčnost bezpečnostních mechanismů „Pět-prevence“ (blokování).

Stále hledáte spolehlivého výrobce a dodavatele vysokonapěťových a nízkonapěťových spínacích zařízení? VybratShangming Electricz Číny. Poskytujeme profesionální produkty a služby, podporujeme různé nestandardní požadavky na přizpůsobení a nabízíme řešení na míru pro vaše specifické potřeby projektu.

Kategorie produktů

1. Spínací zařízení vysokého napětí

Tato kategorie zahrnuje zařízení se jmenovitým napětím v rozsahu od 3 kV do 35 kV a vyšším. Jeho primární funkcí je příjem a distribuce elektrické energie; navíc v případě poruchy na elektrickém vedení pracuje ve spojení s reléovými ochrannými zařízeními pro rychlé přerušení zkratových proudů dosahujících tisíců ampér.

Klíčové komponenty:

Vysokonapěťové jističe (vakuové nebo typ SF6): Slouží jako základní prvky pro zhášení oblouku.

Odpojovače (izolační spínače): Poskytují viditelnou fyzickou vzduchovou mezeru pro zajištění bezpečnosti během údržby.

Proudové/napěťové transformátory: Snížení vysokonapěťových signálů na nízkonapěťové signály pro účely instrumentace a měření.

Typické modely: KYN28 (výsuvný typ s kovovým pláštěm), XGN (pevná kruhová hlavní jednotka).

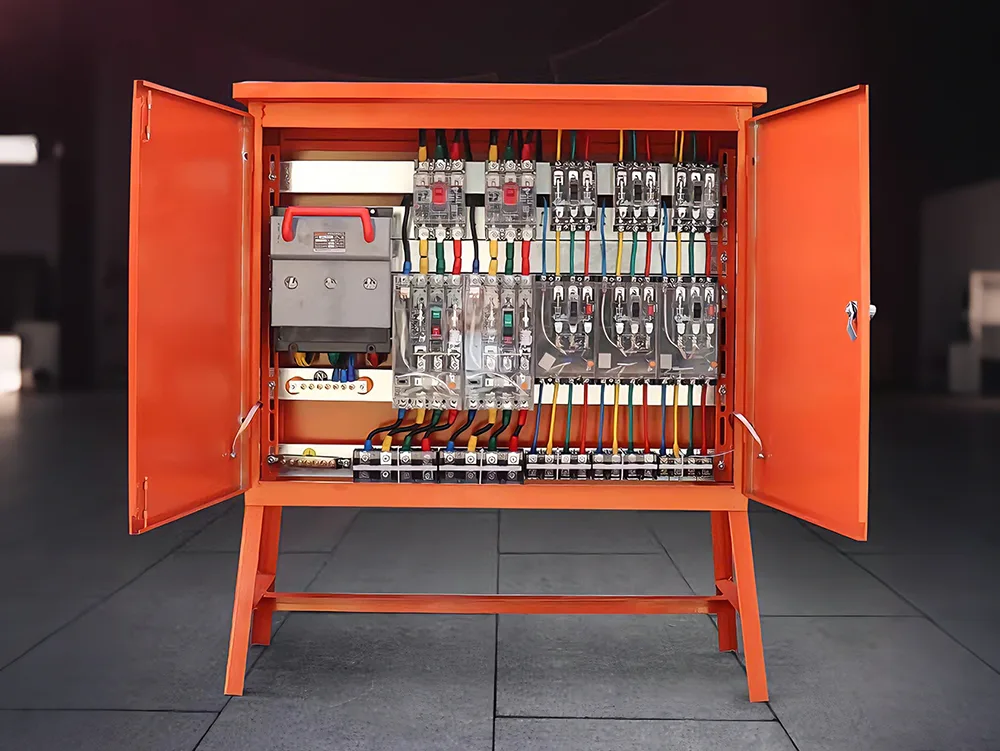

2. Nízkonapěťový spínací přístroj

Tato kategorie zahrnuje zařízení se jmenovitým napětím 1000 V nebo méně. Jeho primární funkcí je řízení konečného rozvodu v rámci energetické soustavy. Distribuuje elektrickou energii – snižovanou pomocí transformátorů – do různých pater, výrobních linek nebo poháněných zařízení.

Klíčové komponenty:

Vzduchové jističe (ACB): Používají se pro hlavní příchozí vedení nebo vysokokapacitní odchozí vedení.

Jističe (MCCB): Používají se k ochraně odbočných obvodů.

Kompenzační skříně kondenzátoru: Používají se ke zlepšení účiníku systému a snížení nákladů na elektřinu.

Typické modely:GGD (pevný typ), GCK/GCS/MNS (typ s možností vytažení/zásuvka).

Vysokonapěťová a nízkonapěťová řada: Srovnání

Aplikační scénáře

Naše vysokonapěťové a nízkonapěťové rozváděče nacházejí široké uplatnění a mohou být často nasazeny současně v rámci jediného nastavení, aby plnily různé funkce. Můžete si přizpůsobit kompletní řešení na míru vašim konkrétním požadavkům.

Běžné poruchy a řešení problémů

Shangming je profesionální výrobce poskytující komplexní poprodejní služby technické podpory. Kromě toho spolu s dodávkou našich produktů poskytujeme kompletní sadu inspekční dokumentace a také pokyny pro provoz a údržbu. Níže jsme pro vás sestavili seznam běžných problémů.

1. Běžné problémy s vysokonapěťovým spínacím zařízením

Příznak 1: Částečný výboj a syčivé zvuky

Příčiny: Pronikání vlhkosti do izolačních součástí; hromadění prachu na povrchu vedoucí k povrchovému výboji; nebo korónový výboj způsobený otřepy na přípojnicích přípojnic.

Řešení:

1. Kontrola prostředí: Ověřte, že ohřívací a odvlhčovací jednotky uvnitř skříně fungují správně.

2. Čištění bez napětí: Otřete izolátory a průchodky bezvodým alkoholem.

3. Ultrazvuková detekce: Použijte detektor částečného výboje během provozu k určení přesné polohy zdroje výboje.

Příznak 2: Vysokonapěťový jistič se nezapíná nebo nevypíná

Příčiny: Poškozený motor pro ukládání energie; spálený řídicí obvod (zavírací/rozpínací cívky); nebo mechanické zadření v důsledku vyschlého maziva.

Řešení:

Kontrola sekundárního obvodu: Změřte odpor uzavírací a vypínací cívky a ujistěte se, že napětí pomocného napájecího zdroje je v normálním rozsahu.

Mechanické mazání: Znovu naneste speciální nízkoteplotní mazivo na součásti mechanické převodovky.

2. Běžné problémy s nízkonapěťovým spínacím zařízením

Příznak 1: Abnormální nárůst teploty ve vzduchových jističích (ACB)

Příčiny: Nedostatečný kontaktní tlak nebo oxidace na primárních zásuvných kontaktech; uvolněné šrouby přípojnic.

Řešení:

Sledování teploty: Použijte infračervenou termokameru ke skenování kontaktů a spojovacích bodů.

Údržba kontaktů: Vypněte systém, vyjměte ACB, očistěte všechny oxidační vrstvy na kontaktech a namažte elektrické kontakty mazivem.

Příznak 2: Vyboulení nebo prasklé kondenzátory ve skříních pro kompenzaci jalového výkonu

Příčiny: Nadměrný obsah harmonických v systému; nebo přehřátí způsobené častým spínáním kondenzátorů.

Řešení:

Výměna kondenzátoru: Okamžitě vyměňte všechny vyboulené kondenzátory, abyste zabránili úniku elektrolytu, který by mohl vést ke zkratům.

Instalace sériových tlumivek: Nainstalujte sériové tlumivky do kompenzačního obvodu pro potlačení harmonických.

3. Obecné poruchy

Příznak: Kondenzace – charakterizovaná vodními kapkami tvořícími se na vnitřních stěnách skříně a stopami přeskočení viditelnými na površích izolačních součástí.

Řešení:

Utěsnění: Vstupní otvory pro kabely ve spodní části skříně musí být zcela utěsněny protipožárním tmelem, aby se zabránilo pronikání vlhkosti z kabelového výkopu.

Inteligentní upgrade: Nainstalujte automatický systém monitorování teploty a vlhkosti spárovaný s kondenzačním odvlhčovačem, který nahradí tradiční topné panely.
