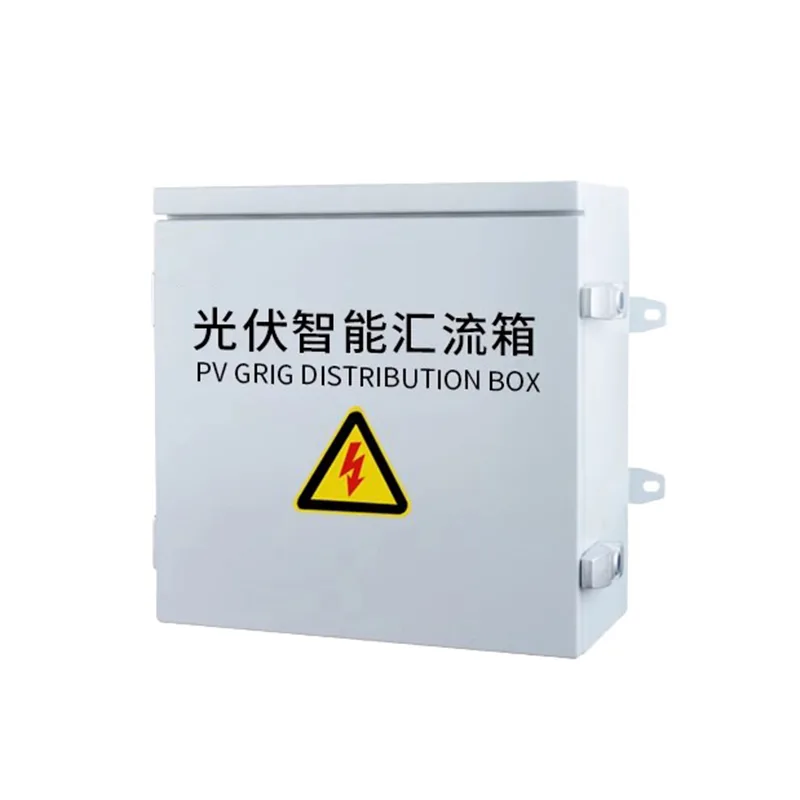

Fotovoltaický slučovač

Shangming je výrobce vysoce kvalitního fotovoltaického slučovače z Číny. Máme vlastní továrnu s více než 5 výrobními linkami a produkty standardní specifikace jsou snadno dostupné k nákupu s rychlým dodáním. Přizpůsobení je také naší silnou stránkou; kontaktujte nás, abychom projednali řešení a získali bezplatnou cenovou nabídku.

Proč jsou potřebné fotovoltaické slučovací boxy?

Ve střední až velké fotovoltaické elektrárně jsou obvykle stovky nebo dokonce tisíce solárních panelů. Pokud by byl každý panel připojen přímo k měniči, způsobilo by to mnoho problémů. Za prvé, kabeláž by byla chaotická, což by značně zvýšilo stavební obtížnost a spotřeba velkého množství stejnosměrného kabelu by výrazně zvýšila náklady.

Současně by se zvýšily ztráty a přenos malých proudů na velké vzdálenosti by měl za následek výrazné poklesy napětí. Později by se také údržba stala náročným problémem, protože by bylo obtížné rychle lokalizovat vadné řetězce.

Zde přichází na řadu slučovací boxy, které řeší tyto problémy. Fungují jako dopravní uzel, sbíhající se z malých toků do jednotného výstupu.

Složení modulu

Základní funkce

Kolekce proudu: Fotovoltaický slučovací box centrálně dodává stejnosměrný proud z více fotovoltaických modulů, čímž se snižuje počet stejnosměrných kabelů a snižuje se složitost systému a náklady.

Ochrana systému: Slučovač poskytuje nadproudovou, zkratovou, reverzní a přepěťovou ochranu pro každý řetězec a celkový výstup, čímž zabraňuje eskalaci poruchy.

Bezpečnostní izolace: Odpojovač stejnosměrného proudu umožňuje rychlé odpojení během údržby nebo poruch a zvyšuje provozní bezpečnost.

Monitorování provozu: Pokud je vybrán inteligentní model, je možné v reálném čase sledovat proud stringu, napětí, teplotu a stav ochrany před bleskem, což usnadňuje lokalizaci závad a analýzu výkonu.

Hlavní typy

Různé typy fotovoltaických (PV) slučovacích boxů se liší umístěním instalace, úrovní napětí a úrovní inteligence v rámci systému, což odpovídá různým aplikačním scénářům.

1. DC slučovač

Nejběžnější ve FV elektrárnách, instalovaných mezi FV moduly a DC střídač.

Funkce: Kombinuje stejnosměrný proud z více FV řetězců a odesílá jej do centralizovaného střídače.

Konfigurace jádra: Zahrnuje DC pojistky, DC jističe a SPD.

Použitelné scénáře: Velké pozemní elektrárny, centralizované FV systémy.

2. AC slučovač

Používá se především v systémech využívajících stringové invertory. Instaluje se mezi AC výstupní stranu střídače a zvyšovací transformátor.

Funkce: Kombinuje výstupní střídavý proud z více stringových střídačů.

Základní konfigurace: AC jističe, AC přepěťové ochrany, vypínače; některé mohou obsahovat také měřič energie.

Použitelné scénáře: Komerční a průmyslové střešní fotovoltaické elektrárny, pozemní elektrárny využívající distribuované střídače.

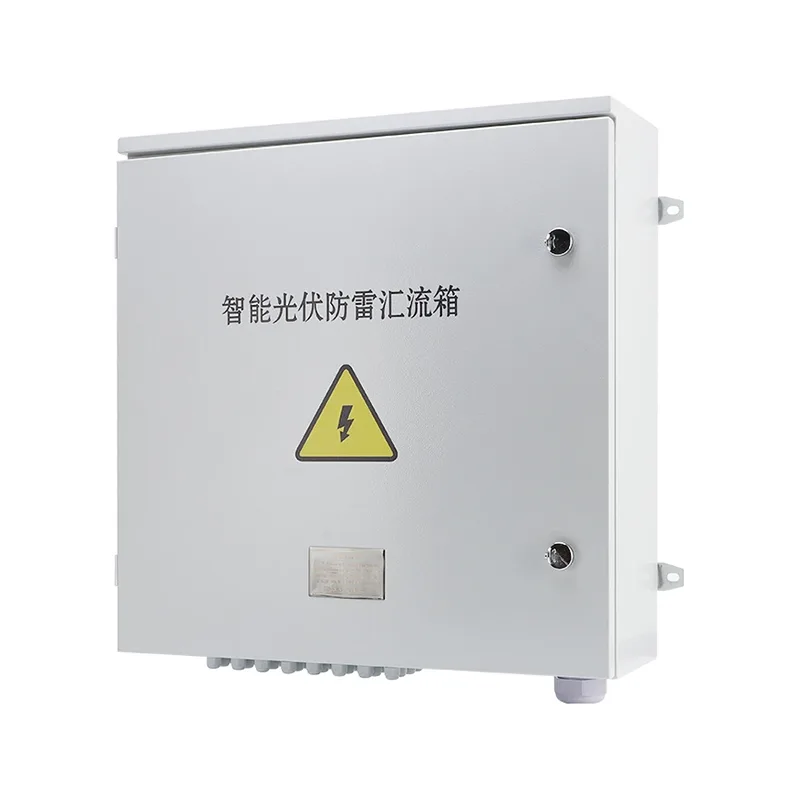

3. Inteligentní slučovač

Tento typ boxu přidává monitorovací modul k základnímu slučovacímu boxu a je v současnosti hlavní volbou pro střední až velké elektrárny.

Funkce: Kromě kombinování proudu dokáže v reálném čase sledovat proud každého příchozího vedení, celkové napětí, vnitřní teplotu a stav přepěťové ochrany.

Technické výhody: Prostřednictvím nahrávání dat může personál údržby na dálku určit, které solární panely jsou zastíněné nebo poškozené, což umožňuje přesnou údržbu.

Záruční a poprodejní servis

Shangming Factory poskytuje záruku kvality, konkrétně 1letou záruku na přizpůsobené produkty a 2letou záruku na standardní produkty. Záruka se vztahuje na vady materiálu skříně, poruchy součástí (při běžném používání) a problémy s výrobním procesem. Škody způsobené nesprávnou instalací, nesprávným používáním, přírodními katastrofami nebo neoprávněnými úpravami nejsou kryty.

V případě poprodejních problémů je vyřešíme podle následujícího procesu: Nahlaste problém (poskytněte fotografie/videa poruchy a číslo objednávky) → Technický tým odpoví do 4 hodin → Vzdálená diagnostika (bezplatný návod k úpravě parametrů nebo výměně malých součástí; bezplatné náhradní díly v záruční době) → Pokud se problém nepodaří vyřešit, bude zajištěna manipulace s technikem na místě opravy nebo nám bude produkt vrácen do záruční doby (výrobek nám bude vrácen do záruční doby v nouzových situacích mohou být nejprve poskytnuty náhradní produkty, aby se minimalizovaly ztráty zákazníků.
