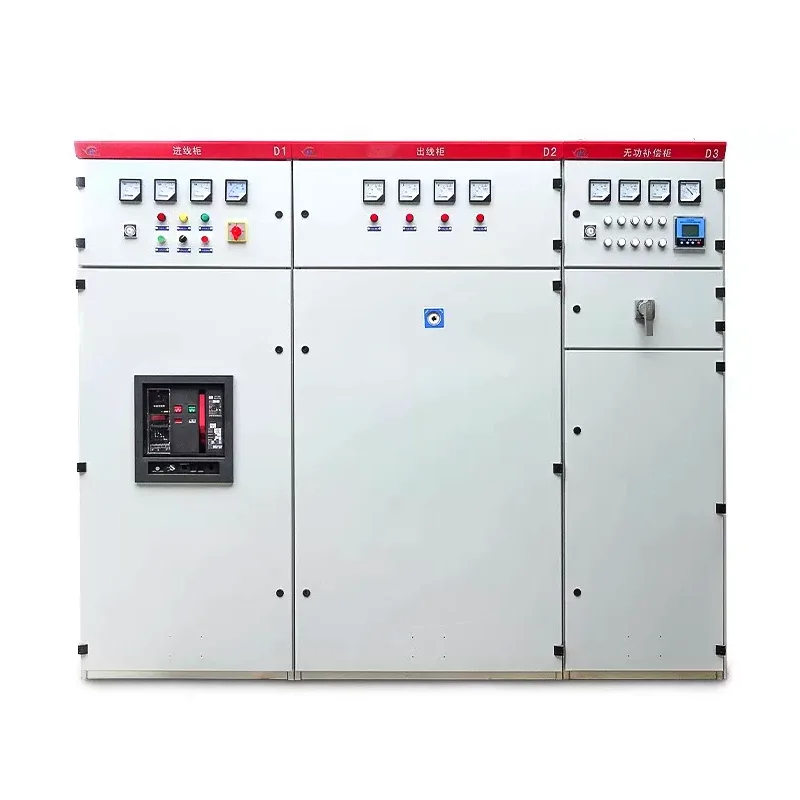

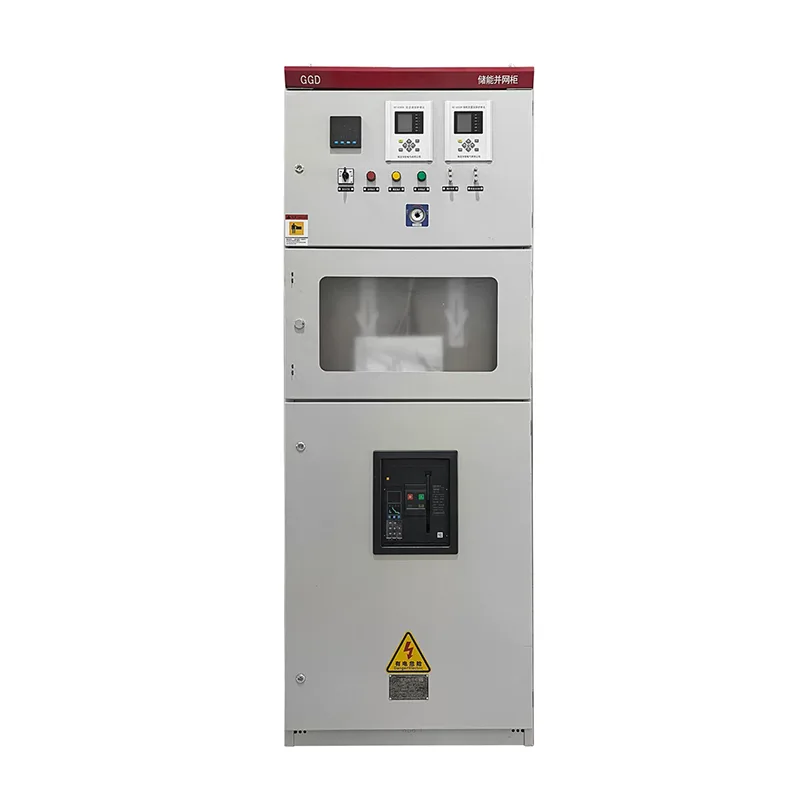

Nízkonapěťový spínací přístroj GGD AC

Nízkonapěťový spínací přístroj GGD AC je široce používaná nízkonapěťová kompletní distribuční jednotka. Vyznačuje se vysokou spolehlivostí, snadnou instalací a údržbou a konkurenceschopnou cenou, což vám pomáhá šetřit náklady. Vyberte si Shangming jako svého dodavatele s důvěrou a získejte bezstarostnou jednorázovou službu.

Co je to nízkonapěťový spínací přístroj GGD AC?

Nízkonapěťový rozváděč střídavého napětí GGD je vyspělý a široce používaný nízkonapěťový střídavý distribuční rozváděč, často používaný jako hlavní rozvodné nebo vedlejší rozvodné zařízení v rozvodných systémech elektrické energie. Je to také produkt, který Shangming může dodávat ve velkém.

GGD je běžný a vyspělý model nízkonapěťového rozváděče. "Nízké napětí" znamená, že tento produkt se používá pro nízkonapěťovou distribuci elektrické energie, jako je AC 380V/400V. Integruje jističe, přípojnice, ochranné a řídicí komponenty pro zajištění bezpečného a stabilního provozu systému distribuce energie.

Technické vlastnosti

Struktura skříně: Nízkonapěťový rozváděč GGD AC využívá konstrukci skříně pro všeobecné použití, sestavenou z ocelových profilů tvářených za studena pomocí částečného svařování. Vzniká tak skříň s vysokou tuhostí a nosností.

Modulární design: Komponenty rámu rozvaděče a specializované příslušenství jsou dodávány pomocí pomocného středu ocelové sekce, což zajišťuje vysokou přesnost a kvalitu rozvaděče.

Systém odvodu tepla: Skříň má různý počet ventilačních otvorů v horní i spodní části. Když elektrické součásti uvnitř generují teplo, horký vzduch stoupá vzhůru a je odváděn horními štěrbinami, zatímco chladný vzduch je doplňován spodními štěrbinami a vytváří přirozený proud vzduchu.

Stupeň krytí: Standardní konfigurace je obvykle IP30. IP40 lze přizpůsobit tak, aby splňovalo požadavky na životní prostředí. Kontaktujte prosím Shangming pro podrobnosti; náš technický tým provede analýzu před přizpůsobením.

Proč si vybrat nízkonapěťový spínací přístroj GGD AC?

Ekonomika: Ve srovnání s výsuvným rozváděčem má nízkonapěťový rozváděč GGD AC jednodušší strukturu, která eliminuje složité mechanismy blokování zásuvek a drahé konektory, což vede k 30–50 % nižším nákladům. Kromě toho jsou jeho komponenty vysoce univerzální a náhradní díly jsou snadno dostupné.

Intuitivní obsluha a údržba: Pevná konstrukce GGD činí všechna připojovací místa a kabeláž snadno viditelnými, což usnadňuje kontroly. Ve srovnání s potenciálními riziky špatného kontaktu konektoru nebo oblouku v zásuvkovém rozvaděči nabízejí spoje upevněné pevnými šrouby vyšší spolehlivost při dlouhodobém provozu.

Vysoká vypínací kapacita: Jmenovitý zkratový vypínací proud až 50 kA.

Dobrá dynamická a tepelná stabilita: Tento rozváděč odolá mechanickému namáhání a tepelným šokům způsobeným zkratovými proudy.

Aplikační scénáře

Vysoká hospodárnost a vyspělá technologie nízkonapěťových rozváděčů GGD AC jsou důvody, proč je mnoho zákazníků volí. Mezi projekty, na kterých jsme nejčastěji spolupracovali, patří:

Rozvodny a elektrárny: GGD lze použít pro konverzi energie v napájecích systémech AC 50Hz se jmenovitým provozním napětím 380V.

Průmyslové podniky: Zodpovědnost za řízení, rozvod energie a osvětlení velkých motorů.

Budovy: Hlavní distribuční místnosti v komerčních komplexech a obytných oblastech.

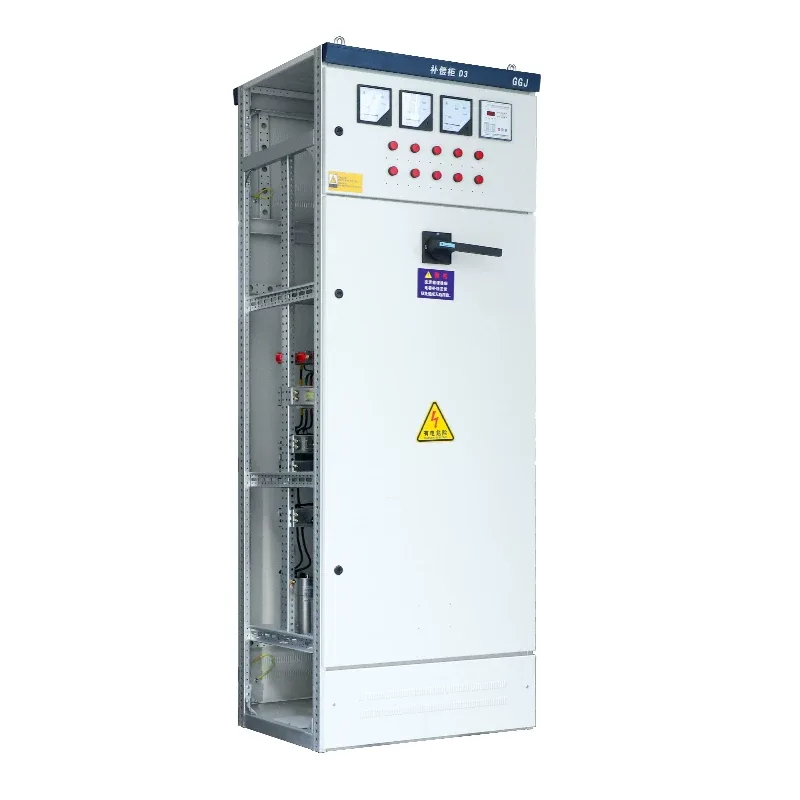

Kompenzace kondenzátoru: Běžně se používá pro kompenzaci jalového výkonu v energetických systémech, tj. kompenzační skříně typu GGD.

Informace pro objednání

Pokud jste si jisti, že potřebujete objednat skříně GGD, okamžitě kontaktujte společnost Shangming a poskytněte následující informace:

Schéma hlavního obvodu (jeden okruh): Musíme určit rozmístění vnitřních jističů a přípojnic.

Schéma pomocného obvodu (druhý obvod): Logika ovládání, kontrolky a požadavky na přístroj.

Seznam komponent: Zda zadáte konkrétní značku jističe, jako je Schneider, ABB, Chint atd.

Barva skříně: Výchozí je světle šedá (RAL 7035), přizpůsobitelná.

FAQ

Otázka: Jakou velikost jističe lze nainstalovat do skříně GGD?

A: Skříně GGD mají velmi vysokou nosnost. Hlavní přívodní vedení pojme univerzální jističe do 3150A nebo dokonce 4000A. Vývody lze flexibilně uspořádat s tvarovanými skříňovými jističi dle požadavků.

Poznámka: Při přizpůsobení je třeba u nás specifikovat specifikace přípojnic, abyste zajistili, že průřez měděné přípojnice splňuje požadavky na zvýšení teploty jmenovitého proudu.

Otázka: Jak účinná je tato skříň při prevenci prachu a vlhkosti?

A: Standardní skříň GGD má krytí IP30.

V prašných továrnách nebo vlhkých sklepech lze stupeň krytí zvýšit na IP40 přidáním těsnicích pásů a ochranných panelů.

Protože se však spoléhá na přirozené ventilační kanály, příliš vysoké hodnocení IP ovlivní rozptyl tepla; je třeba najít rovnováhu mezi ochranou a odvodem tepla.

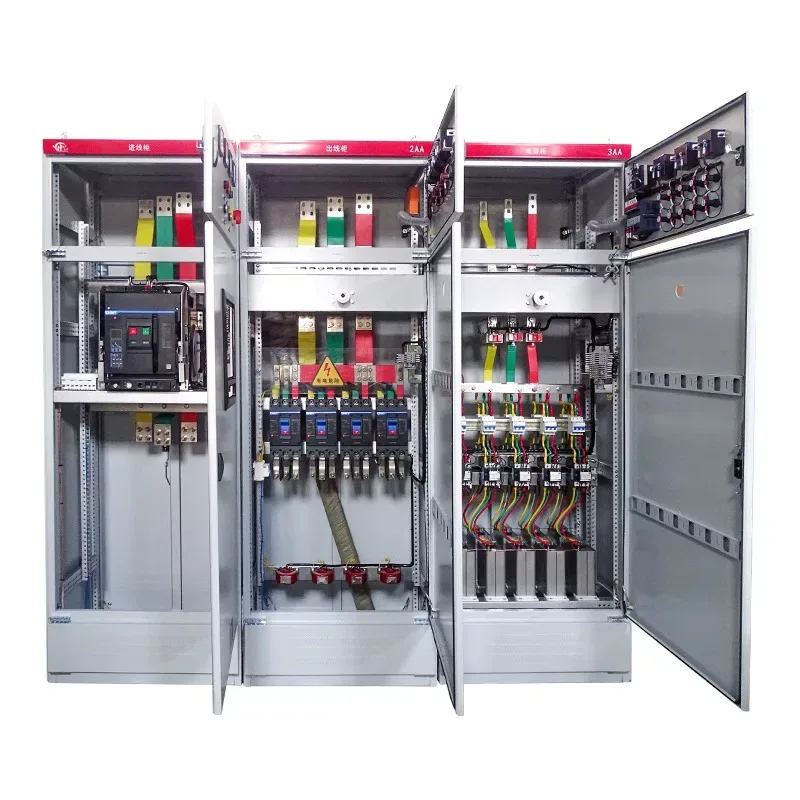

Otázka: Jsou přípojnice uvnitř skříně GGD položeny vodorovně nebo svisle?

Odpověď: Skříně GGD obvykle používají horizontální uspořádání přípojnic nahoře.

Toto uspořádání nejen zvyšuje dynamickou stabilitu skříní, ale také usnadňuje horizontální spojení více skříní GGD.
