Odolný nový výrobce zařízení pro rozvod energie

Shangmingje specializovaná továrna, která se věnuje navrhování a výrobě nových zařízení pro distribuci energie. Se sídlem v Číně poskytujeme přizpůsobené produkty a služby kupujícím po celém světě. Kontaktujte nás ještě dnes a získejte ceny a technickou podporu přímo z výroby!

Co je nové zařízení pro distribuci energie?

Nové zařízení pro distribuci energie označuje kategorii elektrického zařízení používaného v nových systémech výroby energie – jako jsou fotovoltaické systémy, systémy větrné energie a systémy skladování energie – pro usnadnění přístupu k energii, distribuci po konverzi, řízení, ochranu a připojení k síti.

Na rozdíl od tradičních síťových zařízení jsou nová energetická zařízení navržena tak, aby zvládala časté přeměny mezi stejnosměrným proudem (DC) a střídavým proudem (AC), kolísáním napětí a obousměrnými toky proudu; navíc může integrovat inteligentní monitorovací a komunikační schopnosti.

Rozdíly mezi novým energetickým zařízením a tradičním zařízením

Klíčové technické vlastnosti

Vysokonapěťový stejnosměrný proud: Aby se minimalizovaly ztráty energie, nové energetické systémy (zejména fotovoltaika) přecházejí z 1000V na 1500V DC systémy. To vyžaduje rozváděč s vyšší izolační hodnotou.

Integrace výkonové elektroniky: Nové skříně zařízení pro distribuci energie často obsahují invertory, frekvenční měniče nebo moduly usměrňovače; v důsledku toho je tepelný management v těchto skříních podstatně složitější než ve standardních rozvodných skříních.

Ochrana před bleskem a přepětím: Nová energetická zařízení jsou obvykle umístěna v otevřeném venkovním prostředí a vyžadují extrémně robustní dvouúrovňovou ochranu před bleskem pro stejnosměrnou i střídavou stranu.

Rychlé odpojení: Vzhledem ke specifickým zkratovým charakteristikám nových energetických systémů je vyžadováno, aby jističe měly rychlejší dobu odezvy pro ochranu drahých křemíkových plátků nebo bateriových modulů.

Základní funkce

1. DC/AC konverze a agregace

To představuje nejzákladnější funkci nového zařízení pro distribuci energie.

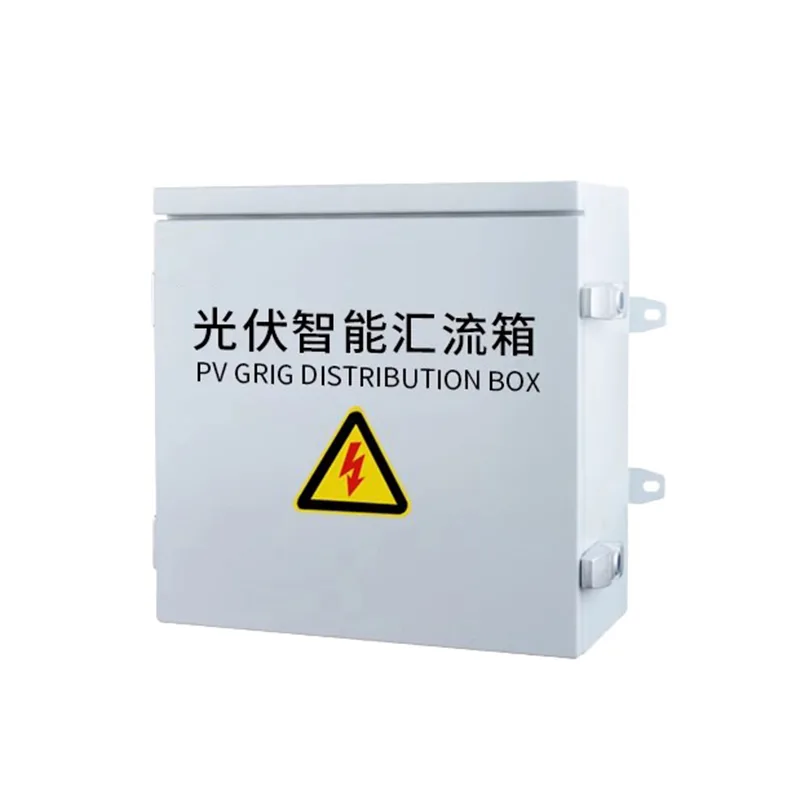

Vícekanálová agregace: Konsoliduje nepatrné proudy generované stovkami nebo tisíci fotovoltaických řetězců nebo jednotlivých bateriových článků do jediného vysokonapěťového proudu prostřednictvímslučovací skříň, čímž se sníží počet potřebných přenosových kabelů.

Vysoce účinná inverze/usměrnění: Prostřednictvím konvertorů integrovaných ve skříni nebo prostřednictvím doprovodných invertorů dosahuje vysoce účinné konverze mezi stejnosměrným (DC) a střídavým proudem (AC), čímž je zajištěno, že vyrobená elektřina vyhovuje standardům síťové frekvence (50/60 Hz).

2. Inteligentní připojení k síti a ochrana proti ostrovnímu přerušování

Výroba nové energie je ze své podstaty přerušovaná; v důsledku toho proces jeho připojení k síti vyžaduje přísné monitorování.

Anti-Islanding Protection: V případě výpadku proudu ve vnější rozvodné síti musí skříň pro připojení k síti odpojit svůj výstup během milisekund. To brání novému energetickému systému pokračovat v dodávání energie do sítě, čímž je zajištěna bezpečnost personálu údržby.

Automatická synchronizace: Zajišťuje, že se jistič sepne – čímž se systém připojí k síti – pouze tehdy, když napětí, frekvence a fáze generovaného výkonu přesně odpovídají napětí v rozvodné síti, čímž se zabrání masivním nárazovým proudům, které by mohly poškodit zařízení.

3. Obousměrné monitorování toku energie

Toto je základní rys, který odlišuje nová energetická zařízení od tradičních systémů distribuce energie, a je zvláště důležitý v systémech skladování energie.

Plánování nabíjení/vybíjení: Na základě podmínek zatížení rozvodné sítě systém určí, zda se mají nabíjet baterie (absorbovat přebytečnou energii) nebo vybíjet baterie (poskytuje podporu pro snížení špičky a vyplnění údolí).

Přesné měření: Pomocí obousměrných elektroměrů systém samostatně zaznamenává elektřinu dodávanou do sítě a elektřinu odebranou ze sítě, čímž poskytuje základní datovou podporu pro fakturaci elektřiny a obchodování s uhlíkem.

4. Integrovaná ochrana pro extrémní prostředí

Vzhledem k tomu, že nové energetické vybavení je často nasazováno v drsných prostředích – jako jsou pouště, vysokohorské oblasti a pobřežní oblasti – jeho ochranné schopnosti jsou výjimečně komplexní:

Potlačení oblouku stejnosměrným proudem: Na rozdíl od napájení střídavým proudem postrádá stejnosměrné napájení přirozené body křížení nulou, takže potlačení oblouku je extrémně obtížné. Nové energetické rozvodné skříně jsou vybaveny specializovanými stejnosměrnými jističi schopnými násilně uhasit vysokoteplotní elektrické oblouky, a tím zabránit požáru.

Třívrstvá ochrana před bleskem: Systém je navržen tak, aby řešil údery blesku indukované přes rozsáhlá fotovoltaická pole a poskytuje komplexní ochranu proti přepětí od stejnosměrné přípojnice až po výstupní vedení střídavého proudu.

Přizpůsobivost prostředí: Díky vestavěným systémům automatického vytápění, odvlhčování a chlazení s nuceným oběhem vzduchu zajišťuje zařízení stabilní a spolehlivý provoz i při extrémních výkyvech teplot.

Bezpečnostní opatření při používání

I. Požadavky na provozní prostředí

Udržujte suché a dobře větrané prostředí; nevystavujte se vysokým teplotám, vysoké vlhkosti, prachu a korozivním plynům.

Pro venkovní zařízení se doporučuje krytí IP54 nebo IP65; podle potřeby nainstalujte klimatizační nebo odvlhčovací zařízení.

II. Shoda elektrických parametrů

Úroveň napětí musí být v souladu s úrovní napětí systému (např. 400 V / 690 V / 10 kV). Jmenovitý proud musí splňovat požadavky na skutečné zatížení a zkratová vypínací schopnost musí být dostatečná pro zvládnutí maximálního zkratového proudu systému.

III. Provozní pokyny pro připojení k síti

Před připojením k síti musí být ověřeno napětí, frekvence a sled fází/fází. Parametry ochrany musí být nakonfigurovány v přísném souladu s předpisy sítě.

Neměňte parametry připojení k síti bez oprávnění a ani se nepokoušejte vynutit připojení k síti bez předchozího ověření.

IV. Požadavky na uzemnění a ochranu před bleskem

Všechna zařízení musí být spolehlivě uzemněna s úrovněmi zemního odporu v souladu s místními předpisy. Bleskojistky musí být správně zapojeny.

Pokud během instalace nebo provozu narazíte na nějaké problémy a potřebujete vzdálenou technickou podporu,neváhejte a kontaktujte Shangming kdykoli.
