Proč je v moderních rozvodech energie jednodveřová nástěnná elektrická skříň důležitá

Moderní systémy distribuce energie se musí přizpůsobit měnícím se elektrickým zátěžím, stále více distribuovaným ovládacím zařízením a přísnějším požadavkům na bezpečný provoz a údržbu. Komerční budovy, průmyslová zařízení, infrastrukturní projekty a automatizované výrobní linky, to vše závisí na elektrickém vybavení, které lze instalovat, přistupovat a udržovat v jasně uspořádaných dispozicích. Jak se tyto systémy vyvíjejí, zůstává konstrukce skříně důležitou součástí plánování elektrické infrastruktury.

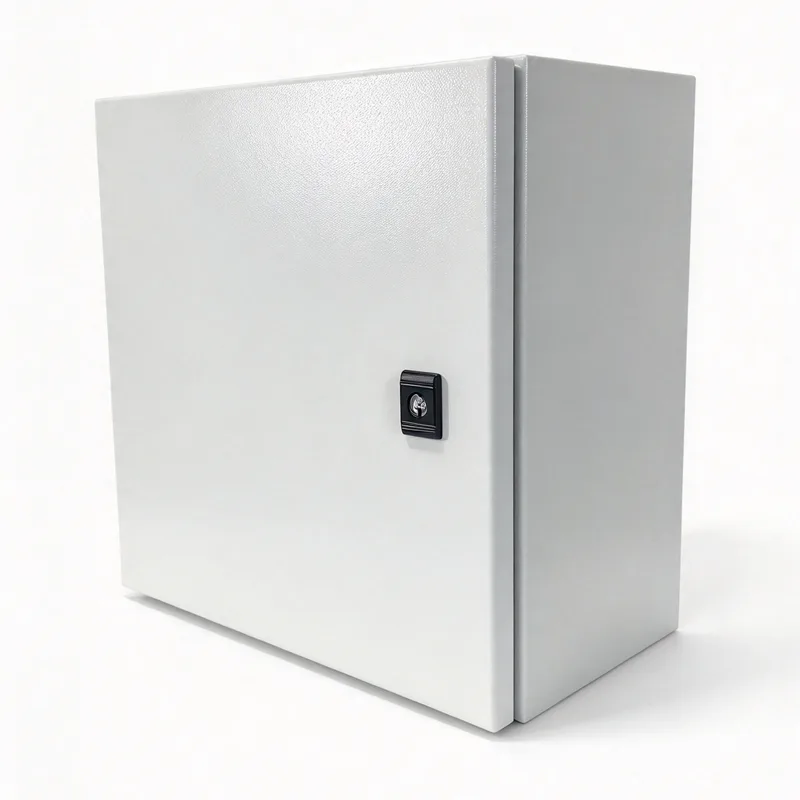

Ačkoli jsou elektrické skříně často považovány za sekundární ve vztahu k jističům, stykačům, svorkovnicím a ovládacím zařízením, jejich struktura přímo ovlivňuje uspořádání zařízení, přístup k elektroinstalaci, ochranu životního prostředí a postupy údržby. TheJednodveřová nástěnná elektrická skříňje jeden formát skříně používaný tam, kde elektrické komponenty vyžadují vyhrazené pouzdro bez nároků na podlahovou plochu větších skříní.

Měnící se požadavky na moderní rozvody energie

Distribuce energie již není omezena na dodávku elektřiny z centrálního napájecího bodu do navazujících okruhů. Mnoho instalací nyní zahrnuje místní rozvodné desky, ovládání motoru, monitorovací zařízení, komunikační rozhraní a automatizační zařízení. Tyto komponenty podporují funkce, jako je řízení zátěže, monitorování zařízení, řízení osvětlení a provoz výrobní linky.

Tento vývoj vytváří praktické výzvy pro projektanty elektrických systémů. Zařízení se musí vejít do dostupných instalačních oblastí a zároveň ponechat dostatečný prostor pro vedení kabelů, odvod tepla, kontrolu a servis. V zařízeních s více elektrickými ovládacími body může umístění každého krytu ovlivnit délku kabelů, složitost instalace a přístup během údržby.

Volba skříně proto tvoří součást širšího návrhu distribuce. Nástěnné formáty mohou pojmout vybraná místní ovládací a distribuční uspořádání tam, kde je k dispozici prostor na stěně a zařízení nevyžaduje velkou stojací skříň. Jejich vhodnost závisí na elektrické sestavě, rozměrech součástí, prostředí instalace a příslušných bezpečnostních požadavcích.

Nástěnný design a využití prostoru

Podlahová plocha je cenným zdrojem v továrnách, komerčních budovách, technických místnostech a zařízeních. Velké rozvodné skříně zůstávají nezbytné pro mnoho aplikací, zejména tam, kde vysoká hustota obvodů nebo velké elektrické vybavení vyžaduje větší vnitřní objem. Menší řídicí sestavy však mohou být instalovány blíže k zařízení, kterému slouží.

Nástěnná skříň může udržet vybrané elektrické komponenty mimo podlahu a vytvořit definovaný instalační bod. Ve výrobním zařízení může být toto uspořádání vhodné pro místní ovládání strojů nebo pomocná distribuční zařízení. V komerční budově může obsahovat určité ovládací prvky osvětlení, servisní obvody nebo komponenty automatizace budov.

Úspora místa sama o sobě neurčuje nejlepší uspořádání montáže. Síla stěny, montážní hardware, hmotnost zařízení, umístění kabelových vstupů, mezera při otevírání dveří a přístup pro kvalifikované pracovníky, to vše ovlivňuje plánování instalace. Ohrazení musí být také umístěno tak, aby nebránilo chodníkům, nouzovým cestám nebo jiným zařízením budovy.

Struktura krytu podporuje elektrickou organizaci

Dobře naplánovaná elektroinstalace vyžaduje více než dostatečný prostor pro umístění jejích součástí. Jističe, svorkovnice, relé, napájecí zdroje a řídicí zařízení potřebují organizované vnitřní uspořádání, které podporuje bezpečné zapojení a účinnou kontrolu. Špatné umístění součástí může ztížit sledování připojení a prodloužit dobu potřebnou k řešení problémů.

Jednodveřová konfigurace poskytuje jeden primární přístupový otvor do vnitřku skříně. Toto uspořádání může zjednodušit přístup k vnitřním součástem v kompaktních instalacích, zejména tam, kde je uspořádání zařízení relativně jednoduché. Poloha závěsů, výkyv dveří, uspořádání zamykání, rozměry montážní desky a využitelná vnitřní hloubka ovlivňují, jak efektivně lze využít dostupný prostor.

TheJednodveřová nástěnná elektrická skříňmůže sloužit jako fyzický kryt pro vybrané elektrické sestavy, ale jeho vnitřní kapacita musí odpovídat instalovanému zařízení. Návrháři musí vzít v úvahu poloměr ohybu kabelu, kabelové kanály, přístup ke svorkám, oddělení vodičů, uzemnění a prostor pro budoucí údržbu. Kompaktní exteriér by neměl mít za následek přeplněný interiér.

Elektrická bezpečnost závisí na kompletní instalaci

Elektrická bezpečnost je určena koordinací komponent, ochranných zařízení, konstrukce krytu, instalačních metod a provozních postupů. Kryt pomáhá oddělit elektrické zařízení od okolního prostředí a může snížit vystavení náhodnému kontaktu, pokud je správně navržen a nainstalován. Skříň však sama o sobě neposkytuje úplnou ochranu před každým elektrickým nebo ekologickým nebezpečím.

Ochrana proti vnikání prachu a vody je zvláště důležitá tam, kde elektrická zařízení pracují v dílnách, provozních prostorách, servisních chodbách nebo venkovních prostorách. Požadovaný stupeň ochrany proti vniknutí závisí na podmínkách instalace a úrovni expozice. Těsnění dveří, kabelové průchodky, vstupní otvory, upevňovací prvky a montážní zpracování mohou ovlivnit ochranu dosaženou dokončenou instalací.

Uspořádání uzemnění a pospojování musí být také vhodné pro konstrukci krytu a příslušné elektrické požadavky. Kovové kryty mohou vyžadovat ochranné spojení, aby byla zachována elektrická kontinuita, zatímco jiné konstrukční materiály mají jiné konstrukční aspekty. Nadproudová ochrana, dimenzování vodičů, izolace, pracovní vzdálenosti a bezpečná izolace zůstávají základními součástmi celého systému.

Tepelný management v kompaktních distribučních sestavách

Jak se elektrické systémy stávají kompaktnějšími, stává se řízení tepla stále důležitějším konstrukčním hlediskem. Zařízení na ochranu obvodů, spínací prvky, transformátory, napájecí zdroje a další zařízení mohou během provozu vytvářet teplo. Když několik zařízení pracuje v omezeném prostoru, nahromaděné teplo může zvýšit vnitřní teplotu.

Nadměrná teplota může ovlivnit výkon součástí, provozní životnost a stabilitu citlivých elektronických zařízení. Tepelné plánování by proto mělo vzít v úvahu očekávané elektrické zatížení, ztráty součástí, okolní teplotu, rozměry skříně, montážní polohu a dostupné cesty pro odvod tepla.

Větrací otvory mohou pomoci řídit teplo ve vhodných prostředích, ale mohou také ovlivnit ochranu proti prachu a vlhkosti. Tam, kde musí být zachována ochrana životního prostředí, mohou být nezbytné alternativní přístupy tepelného managementu. Vhodné provedení závisí spíše na instalovaných součástech a provozních podmínkách než na samotném formátu skříně.

Přístup k údržbě a dlouhodobá provozní efektivita

Požadavky na údržbu často ovlivňují výběr skříně stejně jako počáteční náklady na instalaci nebo půdorys. Elektrotechnici musí bez zbytečných překážek identifikovat obvody, zkontrolovat připojení, vyměnit součásti a prozkoumat závady. Uspořádání přístupného krytu může podporovat tyto úkoly a zkrátit čas strávený hledáním jednotlivých zařízení.

Jasné štítky, aktualizované schémata obvodů, schémata zapojení a konzistentní identifikace svorek jsou důležité u instalací všech velikostí. Tyto postupy se stávají zvláště cennými v zařízeních, kde elektrické systémy udržují různé týmy nebo jsou upravovány během několika let. Organizovaná vnitřní kabeláž také pomáhá technikům porozumět vztahu mezi příchozími dodávkami, ochrannými zařízeními, řídicími obvody a připojeným zařízením.

TheJednodveřová nástěnná elektrická skříňmůže podporovat rutinní přístup tam, kde jeho poloha a vnitřní uspořádání umožňuje úplné otevření dveří a bezpečný přístup k nainstalovanému zařízení. Plánování údržby by mělo zahrnovat dostatečný pracovní prostor, vhodné izolační postupy a uspořádání, které umožňuje kontrolu bez narušení nesouvisejících kabelů.

Normy a ověřování v rozvodech nízkého napětí

Na nízkonapěťové rozvody se vztahují technické a bezpečnostní požadavky, které se liší podle jejich zamýšleného použití, konfigurace a místa instalace. Řada IEC 61439 se zabývá nízkonapěťovými spínacími a řídicími sestavami, včetně požadavků týkajících se konstrukce, technických charakteristik a ověřování. IEC 61439-1 poskytuje obecná pravidla, zatímco ostatní části se zabývají specifickými typy sestav a aplikacemi.

Prázdná skříň a dokončená elektrická sestava nejsou ekvivalentní z hlediska shody. Shoda závisí na příslušné kategorii produktu, nainstalovaných součástech, návrhu sestavy a příslušných ověřovacích postupech. Skříň by neměla být považována za vyhovující pro celý distribuční systém pouze proto, že obsahuje elektrické zařízení.

Konstrukční dokumentace, jmenovité hodnoty součástí, úvahy o zvýšení teploty, ochranná opatření a pokyny k instalaci přispívají ke správně navržené montáži. Místní elektrotechnické předpisy a specifikace projektu mohou zavádět další požadavky, zejména v průmyslových zařízeních, veřejných budovách a specializované infrastruktuře.

Pokračující role nástěnných skříní

Moderní rozvod energie kombinuje centralizované napájecí zařízení s menšími sestavami umístěnými v blízkosti zátěží a systémů, které obsluhují. Toto uspořádání může zlepšit organizaci místních ovládacích a podpůrných obvodů za předpokladu, že každá instalace je navržena s ohledem na její elektrické požadavky a provozní prostředí.

TheJednodveřová nástěnná elektrická skříňzůstává relevantní tam, kde je kompaktní, přístupné pouzdro vhodné pro zamýšlené zařízení. Jeho role je spíše praktická než technologická: poskytuje fyzickou strukturu pro organizaci a ochranu vybraných elektrických komponent v rámci větší distribuční architektury.

Jak se elektrická infrastruktura neustále vyvíjí, výběr skříně zůstane spojen s několika základními technickými prioritami: efektivní využití prostoru, bezpečný přístup, vhodná ochrana životního prostředí, tepelný výkon, jasná organizace kabeláže a údržba. Tyto faktory pomáhají určit, zda se formát skříně hodí pro konkrétní instalaci a jak efektivně může být dokončený elektrický systém provozován po dobu jeho životnosti.
