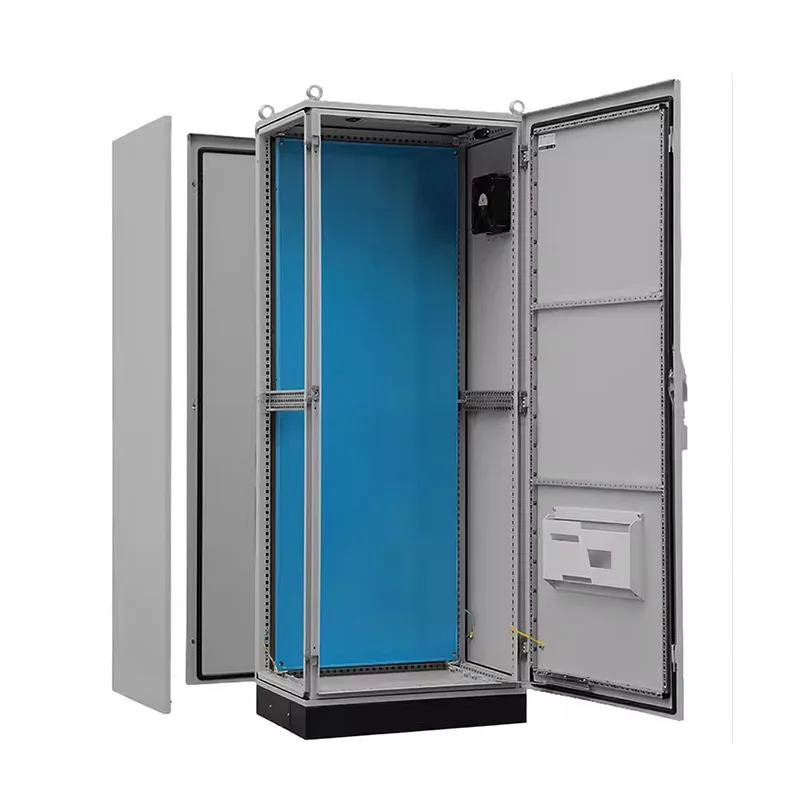

Rozvodná skříň PS s devítinásobným profilem

Rozvodná skříň PS s devítinásobným profilem je odnímatelná a snadno se připojuje. Pokud váš projekt vyžaduje komplexní a velký víceskříňový systém, můžete kontaktovat Shangming a nechat nás stát se vaším dodavatelem přímého prodeje. Podporujeme nestandardní přizpůsobení.

Technické parametry

Specifikace objednávky

Výhody produktu

Rozvodná skříň PS Nine-Fold Profile se může pochlubit vysokou pevností a vysokou spolehlivostí a rozšíření nevyžaduje žádné úpravy skříně. Nabízí životnost přesahující 15 let. Produkty Shangming navíc nabízejí další výhody a jsou tak vhodnou volbou.

I. Strukturální výhody

Sloup skříně PS prochází devíti přesnými CNC ohyby, které tvoří vícenásobně vyztuženou uzavřenou sekci. To zvyšuje ohybovou a torzní tuhost o více než 40 % ve srovnání s pětinásobným ohybovým designem, což umožňuje podporovat výkonné rámové jističe, suché transformátory a vysokovýkonné frekvenční měniče.

Díky této vlastnosti jsou naše produkty vhodné pro prostředí s vysokými vibracemi, jako je stavba lodí, těžba a železniční doprava, čímž se eliminuje riziko praskání při únavě svaru.

Se 3-4 montážními plochami (přední, zadní a vnitřní strany), všechny předvrtané s 25mm mezinárodními standardními otvory, podporuje DIN lišty, PLC backplany a napájecí moduly v jakékoli výšce a na jakémkoli povrchu, což umožňuje flexibilní uspořádání a trojrozměrnou modulární kabeláž.

II. Funkční výhody

Stručně řečeno, rozvodná skříň PS integruje funkce napájení, ovládání a monitorování, kombinuje hlavní vstupní vedení a rozvody napájení pobočkami, obvody řízení motoru a inteligentní jednotky, čímž eliminuje potřebu samostatné ovládací skříně.

Pro budoucí možnosti inteligentního rozšiřování jsme vyhradili dostatek rozhraní a instalačních pozic, které podporují vzdálené monitorování a umožňují budoucí rozšíření a paralelní zapojení podle potřeby.

Konstrukce kovového přepážkového panelu účinně potlačuje vliv zdrojů rušení, jako jsou frekvenční měniče, na řídicí signály.

III. Efektivita Výhody

Jako profesionální čínský výrobce nabízí Shangming rychlé přizpůsobení a flexibilní odezvu. Podporujeme objednávky od jedné jednotky; nestandardní velikosti, materiály a úrovně ochrany lze nakonfigurovat podle potřeby. Během specifikace řešení a výrobního procesu vám poskytneme vzorky pro vaše potvrzení, abyste se vyhnuli přepracování na místě

25mm standardizované rozhraní je kompatibilní s běžnými značkami jako Schneider Electric a ABB; otvory pro vstup a výstup kabelu jsou kompatibilní s mezinárodními standardními průchodkami, což zajišťuje efektivní instalaci a paralelní zapojení.

Při skutečné instalaci používá skříň PS všechny šroubové spoje, čímž se eliminuje potřeba svařování. Montáž na místě je rychlá, více skříní lze bez problémů spojit a připojení přípojnic je pohodlné, což zkracuje dobu výstavby o 30 %.

Jak přizpůsobit distribuční skříň vašim potřebám?

Shangming má vlastní továrnu a může poskytnout PS 90% skládací rozvodné skříně v různých velikostech. Podporujeme také nestandardní přizpůsobení. Poskytneme vám komplexní předprodejní analýzu a specifikaci řešení. Můžete také zvážit, zda je vaše řešení vhodné pro váš projekt, na základě následujících návrhů:

Krok 1: Definujte základní požadavky

Aplikační scénáře: Pro řízení vodního čerpadla? Fotovoltaický slučovač? Výrobní linka? Datové centrum? Venkovní čerpací stanice?

Elektrické parametry: Jaké je napětí systému (220V/380V/480V)? Hlavní příchozí proud? Počet okruhů? Zahrnuje zatížení motoru?

Řídící funkce: Je vyžadován automatický start/stop, vzdálené monitorování, BA propojení nebo ovládání PLC?

Prostředí instalace: Vnitřní/venkovní? Rozsah teploty/vlhkosti? Dochází ke korozi, prachu nebo vibracím?

Požadavky na ochranu: Jaká úroveň ochrany je požadována? Je vyžadován nerezový materiál?

Certifikační standardy: Které standardy musí být splněny?

Poznámka: Poskytnutí stávajících výkresů, fotografií nebo podobných případových studií projektů zlepší naši efektivitu komunikace.

Krok 2: Výběr správné platformy skříně

Různé základní typy skříní vyhovují různým potřebám. Pokud požadujete integrované napájení a ovládání, doporučujeme skládací rozvodnou skříň PS 90%.

Další základní potřeby? Kontaktujte nás nyní!

Krok 3: Potvrzení řešení

Shangming poskytuje bezplatnou technickou podporu, včetně návrhu elektrického schématu, doporučeného rozumného rozdělení obvodů, potvrzení 3D struktury, potvrzení vzorku a skutečné integrace inteligentních funkcí pro budoucí použití a rozšíření.

Po potvrzení vzorku zajistíme hromadnou výrobu. S 5+ automatizovanými výrobními linkami naše měsíční kapacita dosahuje 3000+ jednotek. Přizpůsobené produkty mohou být dodány do 20-30 dnů a urgentní objednávky budou zodpovězeny do 72 hodin.

FAQ

Otázka: Co je devítinásobný profil? V čem je to lepší než běžný profil?

Odpověď: Devítinásobný profil je vyroben přesným ohnutím jedné ocelové desky devětkrát do rámu skříně.

Ve srovnání se čtyřnásobným nebo pětinásobným profilem poskytuje devítinásobná konstrukce výrazně silnější ohybovou a torzní odolnost s jedinou skříní schopnou vydržet statické zatížení 800 kg-1000 kg. Profil je pokryt montážními otvory vzdálenými od sebe 25 mm, což umožňuje instalaci různého příslušenství bez vrtání na místě.

Q: Lze skříně PS neomezeně kombinovat? Jak je zaručeno utěsnění?

A: Ano. Skříně PS lze horizontálně kombinovat odstraněním bočních panelů a použitím specializovaných kombinačních konektorů.

Aby bylo zajištěno krytí, musí být při kombinování skříní na spojích rámu použit vyhrazený kombinovaný těsnicí pás, aby se zajistilo, že po spojení zůstane krytí IP55.

Otázka: Proč má vaše skříň PS stupeň ochrany IP55 místo IP66?

Odpověď: Vzhledem k tomu, že skříň PS má modulární montážní strukturu, jsou boční i horní panely odnímatelné, což má za následek více švů.

IP55 je dostatečné, aby odolalo prachu a stříkající vodě z jakéhokoli směru, což je dostatečné pro 95 % průmyslových prostředí.

Pokud vaše prostředí vyžaduje časté mytí vysokotlakou vodou, tj. vyžaduje krytí IP66, doporučujeme zvolit integrálně svařovanou pětidílnou skříň ES.
