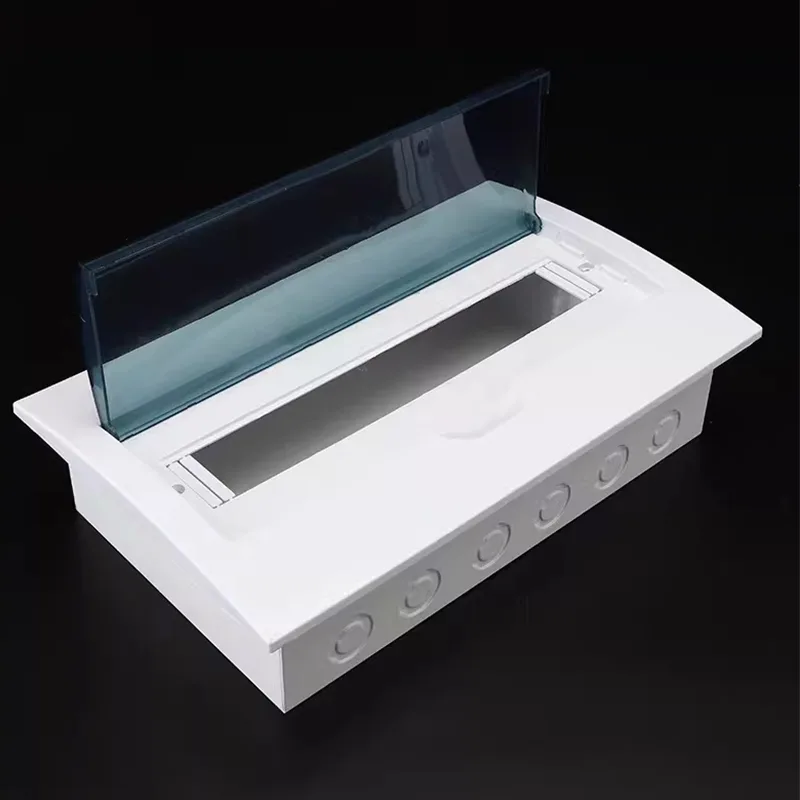

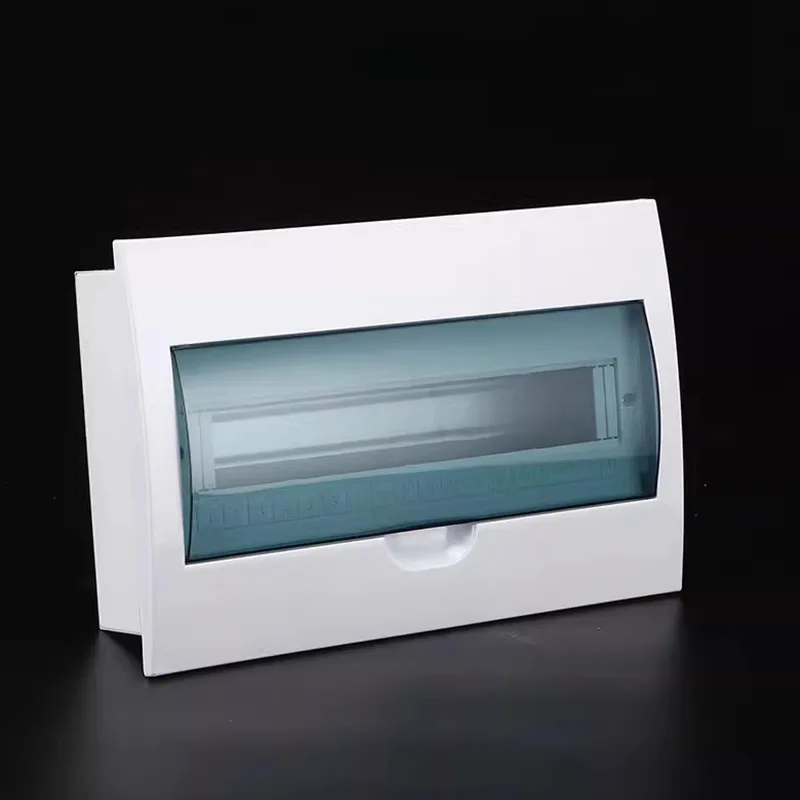

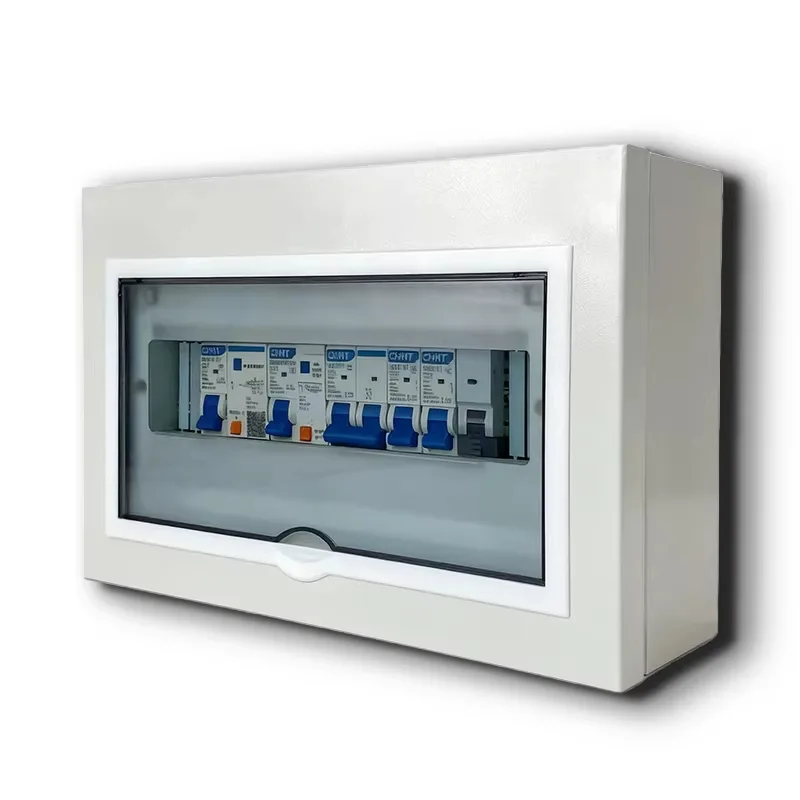

Kompaktní víceokruhový rozvodný box

Shangming je profesionální výrobce kompaktních víceokruhových rozvodných skříní, který nabízí přímý prodej z výroby a poskytuje přizpůsobená řešení a komplexní poprodejní servis. Tento produkt je vhodný pro prostředí s omezeným prostorem pro instalaci, vyznačuje se kompaktní velikostí a uspořádáním vnitřních obvodů s vysokou hustotou, což umožňuje bezpečnou víceokruhovou distribuci energie ve stísněných prostorách a eliminuje potřebu více externích jednookruhových krabic.

Hlavní výhody

Pokud pro svůj projekt požadujete miniaturizované, modulární a inteligentní rozvody energie, jsou kompaktní víceokruhové rozvodnice vhodnější než tradiční jednookruhové krabice nebo velké rozvodné skříně.

1. Úspora místa

Kompaktní rozvaděče se vyznačují tenkým designem se standardní hloubkou pouze 70–100 mm, snadno se zabudují do lehkých příček, zadních panelů nábytku, krytů zařízení nebo úzkých elektrických šachet a zabírají minimální prostor.

Ve stísněných prostorech ušetří vysoká hustota obvodů, integrující 8–24 miniaturních jističů, více než 60 % instalačního prostoru ve srovnání s distribucí více jednookruhových krabic.

V případě potřeby můžeme přizpůsobit konfigurace podporující paralelní expanzi, což umožňuje horizontální kombinace k vytvoření distribučních jednotek s větší kapacitou.

2. Bezpečnost

Skříně rozvodných skříní Shangming jsou vyrobeny z vysoce kvalitního kovu s možností pozinkované oceli nebo nerezové oceli 304, které účinně potlačují šíření požáru.

Každý okruh je vybaven nezávislou ochranou proti přetížení a zkratu, která zajišťuje přesnou izolaci poruch.

Široké pokrytí IP ochrany:

Vnitřní použití: IP20–IP40, chrání před dotykem prstů a pevnými cizími předměty.

Venkovní nebo vlhké prostředí Použití: Kovové pouzdro IP54, prachotěsné a odolné proti stříkající vodě, vhodné pro koupelny, balkóny, venkovní boxy na vybavení atd.

3. Snadná instalace a údržba

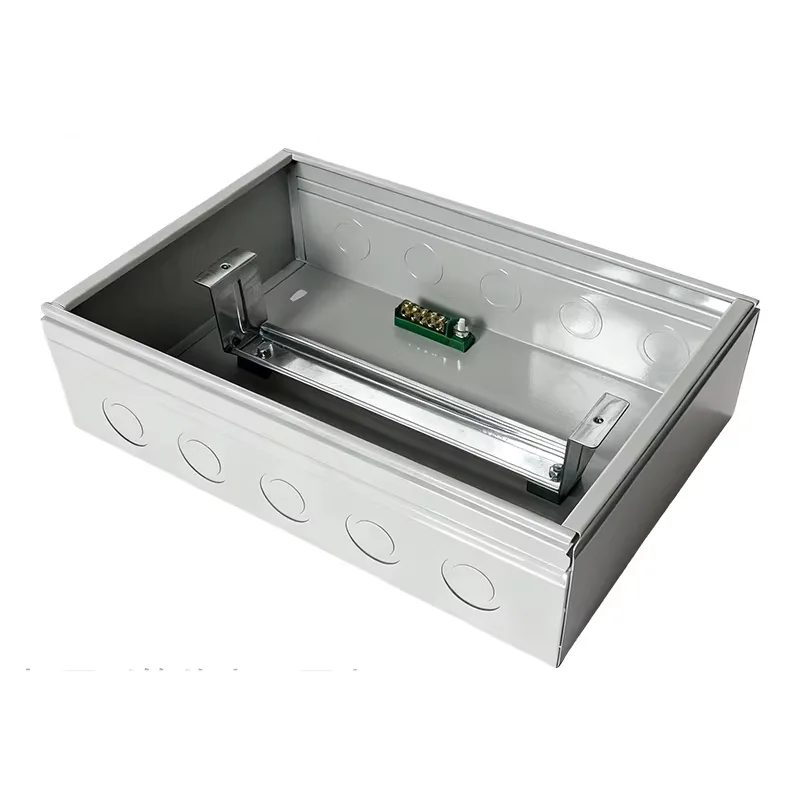

Kompaktní víceokruhový rozvaděč je dodáván s předinstalovanými standardizovanými lištami DIN. Pro přímou montáž používáme jističe běžných značek (Schneider Electric, ABB atd.), čímž odpadá nutnost vrtání nebo šroubů.

Na horní, spodní a zadní straně jsou vylamovací otvory Φ20/25 mm pro vícesměrný vstup a výstup kabelu a umožňují různé cesty kabelů.

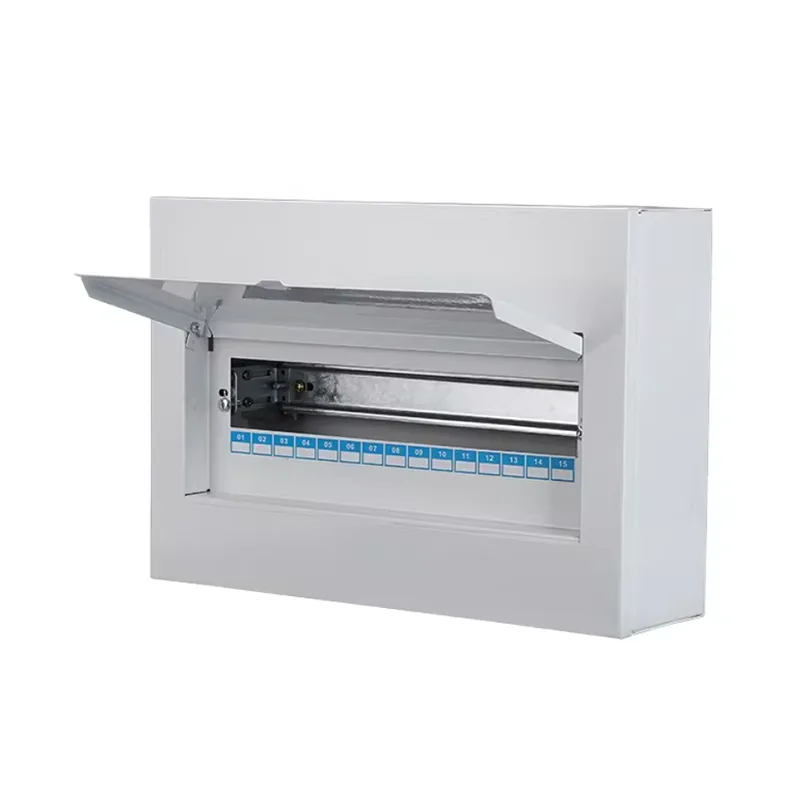

Dveře používají zaklapávací nebo pantové provedení, což umožňuje otevírání jednou rukou. Oblasti pro označení obvodů jsou umístěny na vnitřní straně dveří nebo panelu a podporují tištěné nebo ručně psané poznámky.

4. K dispozici plné přizpůsobení

Dostupné materiály: Železo, pozinkovaný plech, nerezová ocel 201, nerezová ocel 304.

Podpora nestandardních velikostí: Nabízíme úplné přizpůsobení šířky, výšky a hloubky tak, aby odpovídaly otvorům speciálního vybavení nebo tloušťkám stěn budovy.

Funkční moduly: Lze předem nainstalovat s přepěťovými ochranami, inteligentními měřiči, moduly dálkového ovládání, zásuvkami USB atd.

Přizpůsobení vzhledu: Podporuje nástřik barev RAL, povrchovou úpravu z kartáčované nerezové oceli a sítotisk loga, integrující se do špičkových stylů interiérového designu.

Jak určit požadovaný počet obvodů?

S touto otázkou se můžete setkat při výběrovém řízení. Shangming poskytuje třístupňovou metodu pro počáteční posouzení.

1. Rozdělte okruhy podle funkční oblasti

Toto je nejzákladnější statistická metoda. Standardní moderní konfigurace obvykle doporučuje oddělit zařízení s vysokým výkonem od obecných elektrických obvodů:

● Světelné okruhy: Doporučují se alespoň 1-2 okruhy, řízené podle oblasti, aby se zabránilo zkratu v jedné oblasti způsobujícímu tmu v celém domě.

● Obecné zásuvky: Přidělte podle počtu pokojů, obvykle jeden okruh na každých 3-5 pokojů.

● Vyhrazené vysoce výkonné obvody: To je zásadní. Klimatizace, ohřívače vody, trouby, myčky nádobí, sušičky atd. s jmenovitým výkonem ≥1,5 kW musí mít každý samostatný okruh.

● Kuchyně a koupelna: Vzhledem k vlhkému prostředí a koncentrovaným spotřebičům se doporučuje instalovat samostatný proudový obvod (RCD).

2. Vypočítejte šířku modulu

K měření kapacity používáme "Way" nebo "Modul".

1 Modul = 18 mm (tj. šířka jednopólového jističe MCB).

RCCB/RCBO: Obvykle zabírá 2 moduly, tj. 36 mm.

Hlavní vypínač: Obvykle zabírá 2-4 moduly.

Vzorec pro výpočet: Celkový počet požadovaných modulů = (počet jednopólových vypínačů x 1) + (počet dvoupólových vypínačů/jističů zbytkového proudu x 2) + (hlavní vypínač x 2/4)

3. 20% zásada rezervace

Nikdy neplňte rozvodnou skříň úplně; ponechání prostoru pro budoucí expanzi je průmyslovým standardem. Tak proč opouštět pokoj?

Budoucí rozšíření: Když v budoucnu přidáte dohled, systémy chytré domácnosti nebo nové spotřebiče, nebudete muset vyměnit celou krabici.

Prostor pro odvod tepla: V kompaktní víceokruhové skříni napomáhá vyhrazený prostor konvekci vzduchu, čímž se snižuje riziko vypnutí jističů v důsledku přehřátí.

Doporučení: Pokud počítáte, že potřebujete 10 okruhů, zvolte 12 okruhovou krabici; pokud počítáte, že potřebujete 18 okruhů, zvolte 24 okruhovou krabici.

Typická referenční tabulka scénářů

Shangming Electric podporuje váš přesný výběr modelu. Nabízíme:

Bezplatná konzultace s uspořádáním obvodů: Pošlete nám svůj seznam zařízení a my vám doporučíme vhodné modely skříně.

Více modulárních kombinací: Standardní velikosti zahrnují 12, 18, 24 a 36 modulů; podporováno je i nestandardní přizpůsobení.

Předinstalovaná lišta DIN + možnost jističe: Předmontované podle vašeho plánu obvodu, připravené k použití po příjezdu.
