PS Kombinovaná rozvodná skříň

Jako dodavatel PS kombinovaných distribučních skříní vlastní Shangming vlastní továrnu a nabízí přímé prodejní ceny. Tento produkt je modulární skříň vhodná pro paralelní použití s odnímatelným horním panelem a odnímatelnými bočními panely, což usnadňuje instalaci a demontáž. Skříň má vysokou pevnost a krytí IP54 nebo vyšší.

Odeslat dotaz

Popis výrobku

Shangming je čínský výrobce PS kombinovaných distribučních skříní, který nabízí vysoce kvalitní a vysoce výkonné produkty za konkurenceschopné ceny. Tato rozvodná skříň má vysoký dveřní panel, přibližně 25 mm nad zemí, což umožňuje hladké a flexibilní otevírání. Hlavní rám je vyroben z jednoho svařovaného profilu devítinásobného profilu.

Co je to kombinovaná distribuční skříň PS?

PS kombinovaná rozvodná skříň není jednofunkční rozvaděč, ale modulární nízkonapěťová rozvodná skříň, která integruje rozvod energie a řízení a signálové obvody. Může se skládat z jedné nebo více paralelně zapojených skříní, které nabízejí více funkcí a široké použití.

Hlavní konstrukce rozvodné skříně využívá speciální devítinásobné profily zvyšující podélnou únosnost a torzní pevnost. Standardní montážní otvory usnadňují flexibilní umístění vnitřních nosníků a součástí.

Pokud je požadována paralelní montáž skříně, pouze koncové skříně potřebují boční panely; střední část může být zcela otevřená. Horní kryt, dveřní panely, zadní panel a spodní deska jsou nezávislé moduly, které umožňují individuální výměnu v případě poškození.

Pokud váš projekt vyžaduje rozšíření, můžete si vybrat modulární rozvodnou skříň PS Shangming. Náš modulární design vám může ušetřit 40 % času montáže na místě.

Klíčové vlastnosti

Modulární design: Skříň integruje jak vysokonapěťové, tak nízkonapěťové elektrické komponenty a ovládací prvky, čímž je dosaženo jednotného napájení a ovládání.

Standardizace: Na základě norem IEC 61439 / GB 7251 přijímá standardní modulární strukturu, univerzální kolejnice a zásuvkové nebo pevné příčky.

Vysoká integrace: Může integrovat hlavní spínače, větvené obvody, spouštěče motorů, inteligentní měřiče, komunikační moduly, přepěťové ochrany atd.

Konfigurace: Podporuje pevné, zásuvkové nebo hybridní instalace, což zjednodušuje budoucí údržbu a rozšiřování.

Doporučené aplikace: Situace vyžadující současné řízení distribuce energie a automatizované řízení, jako je automatizace budov, čerpací stanice, systémy HVAC a řídicí stanice výrobních linek.

Technické parametry

Materiál	SUS304 (k dispozici jsou i jiné jakosti materiálu)
Povrchová úprava	Základní fosfátování skříněk, vnější práškové lakování, barvu lze rozdělit na vzory tkaní RAL7032 a RAL7035, instalační deska je pozinkovaná.

Úroveň ochrany	IP55 (pressGB4205-1993)

Standardní konfigurace	Přední dveře, zadní panel, instalační panel, skříňka s bočním panelem, dveře zámek, těsnicí proužek
Tloušťka ocelového plechu	Rám: Devítinásobný profil 1,5 mm Dveřní panel: 2,0 mm Zadní panel, boční panel: 1,5 mm Instalační panel: 2,5 mm

Specifikace objednávky

Číslo objednávky (PS)	Číslo objednávky (PS)	Šířka	Výška	Hloubka	Objednací číslo bočního panelu (PS7032)	Objednací číslo bočního panelu (PS7035)
PS601840002	PS601840005	600	1800	400	PS1840002	PS1840005
PS601850002	PS601850005	600	1800	500	PS1850002	PS1850005
PS601860002	PS601860005	600	1800	600	PS1860002	PS1860005
PS602040002	PS602040005	600	2000	400	PS2040002	PS2040005
PS602050002	PS602050005	600	2000	500	PS2050002	PS2050005
PS602060002	PS602060005	600	2000	600	PS2060002	PS2060005
PS602080002	PS602080005	600	2000	800	PS2080002	PS2080005
PS602260002	PS602260005	600	2200	600	PS2260002	PS2260005
PS801840002	PS801840005	800	1800	400	PS1840002	PS1840005
PS801850002	PS801850005	800	1800	500	PS1850002	PS1850005
PS801860002	PS801860005	800	1800	600	PS1860002	PS1860005
PS802040002	PS802040005	800	2000	400	PS2040002	PS2040005
PS802050002	PS802050005	800	2000	500	PS2050002	PS2050005
PS802060002	PS802060005	800	2000	600	PS2060002	PS2060005
PS802080002	PS802080005	800	2000	800	PS2080002	PS2080005
PS802260002	PS802260005	800	2200	600	PS2260002	PS2260005
PS101840002	PS101840005	1000	1800	400	PS1840002	PS1840005
PS121840002	PS121840005	1200	1800	400	PS1840002	PS1840005
PS121850002	PS121850005	1200	1800	500	PS1850002	PS1850005
PS121860002	PS121860005	1200	1800	600	PS1860002	PS1860005
PS122040002	PS122040005	1200	2000	400	PS2040002	PS2040005
PS122050002	PS122050005	1200	2000	500	PS2050002	PS2050005
PS122060002	PS122060005	1200	2000	600	PS2060002	PS2060005
PS122080002	PS122080005	1200	2000	800	PS2080002	PS2080005
PS122060002	PS122060005	1200	2200	600	PS2260002	PS2260005
PS102050002	PS102050005	1000	2000	500	PS2050002	PS2050005
PS102060002	PS102060005	1000	2000	600	PS2060002	PS2060005

Standardní rozvodná skříň vs. PS kombinovaná rozvodná skříň: Jaké jsou rozdíly?

Charakteristický	Obyčejná svařovací rozvodná skříň	PS kombinovaná rozvodná skříň
Kosterní struktura	Ocelové plechy jsou k sobě přímo svařeny, bez samostatného rámu.	Rámová konstrukce z devítinásobného profilu, šroubovaná nebo svařovaná
Flexibilita	Upevňovacích otvorů je málo a následné úpravy budou vyžadovat vrtání a řezání.	25mm modulové otvory ve všech směrech, příčný nosník lze libovolně nastavit.
Konsolidační kapacita	Skříně mají špatné integrační schopnosti; boční panely jsou obvykle svařované, což znemožňuje úplné otevření interiéru.	Extrémně pevný, s odnímatelnými bočními panely, umožňující bezproblémové spojení více skříní.
Nosnost	Běžné, vhodné pro malé a středně velké komponenty	Super pevný, s odolným rámem, vhodný pro těžké frekvenční měniče a přípojnice.
Snadná údržba	Otevírá se pouze zepředu (nebo zezadu) a operační prostor je omezený.	Plně odnímatelné, včetně předních a zadních dveří, bočních panelů a střechy.
Výrobní náklady	Nižší cena, vhodné pro jednoduché, typizované malé skříňky	Vyšší

Kdy se doporučuje používat PS kombinované rozvodné skříně?

1. Systémy vyžadující rozvod energie + automatické řízení

V takových případech by použití běžných rozvodných skříní vyžadovalo další ovládací skříňku, což vedlo k mnoha ovládacím kabelům vedeným mezi těmito dvěma, což je náchylné k chybám a obtížně se udržuje. Při projednávání řešení s vámi společnost Shangming také doporučuje modulární skříně PS.

Běžné aplikace: Požární čerpací stanice / čerpací stanice pro domácí vodu, systémy HVAC, čerpací stanice odpadních vod.

2. Prostorově omezená prostředí

Menší strojovny nebo místnosti s vybavením, jako jsou suterénní čerpací stanice, střešní strojovny výtahů a malé rozvodny, nemohou pojmout více nezávislých skříní. PS skříně integrují napájení a ovládání, čímž šetří místo.

3. Potřeba inteligentního nebo vzdáleného monitorování

Skříně PS lze předem integrovat s inteligentními měřiči, komunikačními bránami a I/O moduly, čímž se vyhnete nutnosti pozdějších úprav.

4. Malé a středně velké automatizované výrobní linky nebo podpora zařízení

Výrobní linky zahrnují balicí stroje, dopravníkové linky, čisticí zařízení atd. Každý kus zařízení vyžaduje nezávislý rozvod energie a ovládání start/stop/nouzové zastavení/blokování. PS skříně umožňují jednu skříň na stroj, což zajišťuje vysokou standardizaci a usnadňuje hromadnou replikaci.

5. Požadavky na efektivní konstrukci a rychlé dodání

Jako profesionální výrobce poskytuje Shangming předem integrované a předem testované produkty v továrně. Instalace na místě vyžaduje pouze připojení k hlavnímu napájecímu a signálnímu vedení, což snižuje potřebu křížového provozu mezi místními elektrikáři a automatizačními inženýry a zkracuje dobu výstavby.

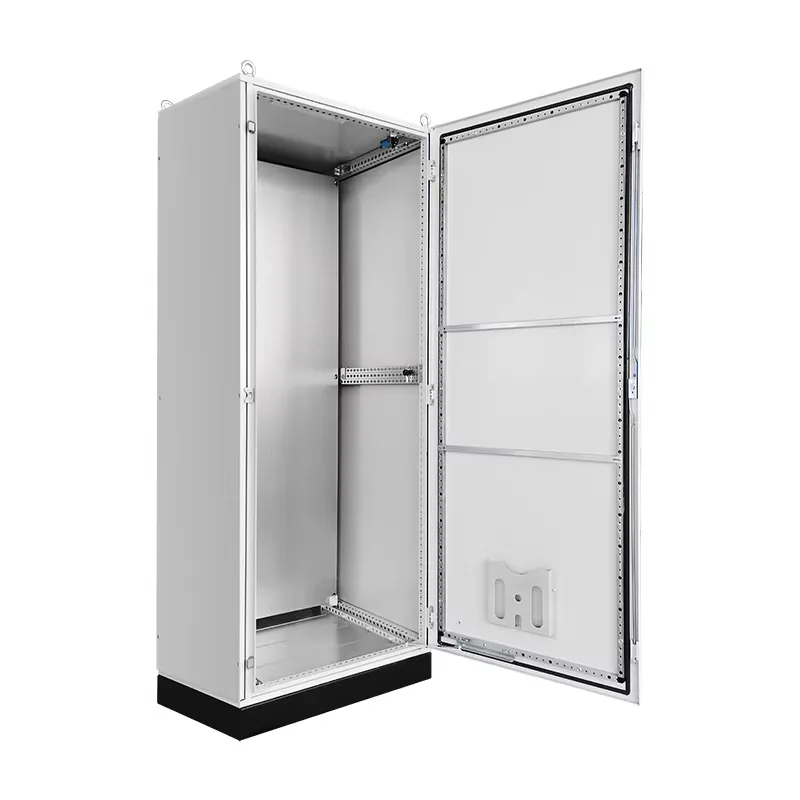

PS Combination Distribution Cabinet

Hot Tags: PS Kombinovaná distribuční skříň, Čína, výrobce, dodavatel, továrna
