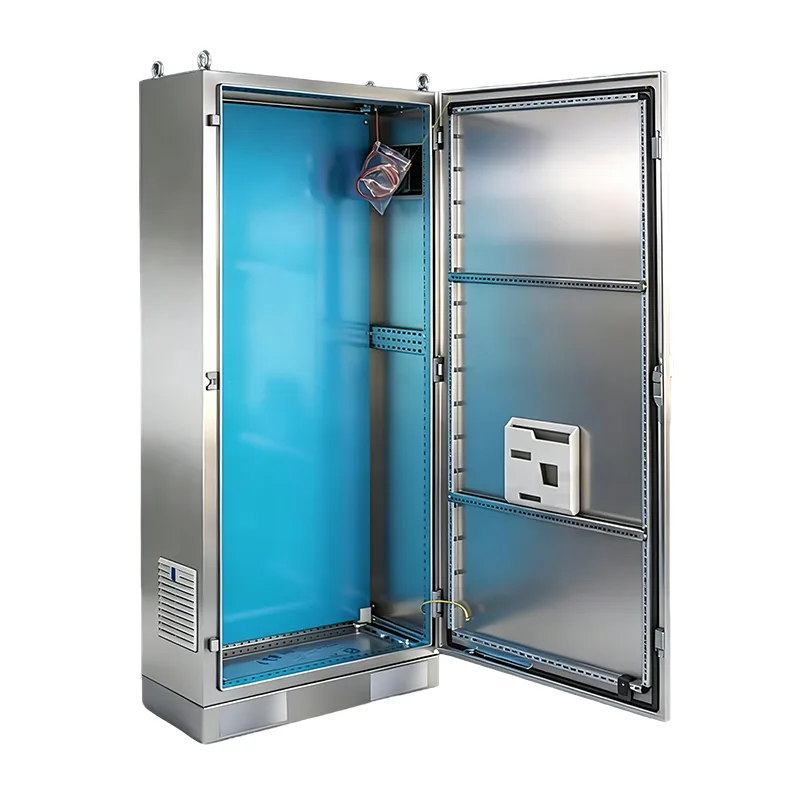

ES Volně stojící ovládací skříň z nerezové oceli

Volně stojící ovládací skříně ES z nerezové oceli jsou vhodné pro použití v náročných prostředích. Jako profesionální továrna používá Shangming k výrobě těchto skříní, které lze instalovat nezávisle na podlaze, nerezovou ocel. Jsou vhodné pro vysokou vlhkost, silnou korozi, prašnost, venkovní prostředí, nebo prostředí s vysokými hygienickými požadavky. Jsou účinnější pro řízení průmyslové automatizace než pouhá distribuce energie.

Odeslat dotaz

Popis výrobku

Volba Shangming jako svého dodavatele znamená volbu spolehlivých volně stojících ovládacích skříní z nerezové oceli ES – vysoce výkonných, snadno udržovatelných a s dlouhou životností. Jsme certifikováni podle ISO 9001 a jsme držiteli certifikátů CE, CQC a dalších relevantních produktů a poskytujeme komplexní řešení rozvodných skříní.

Vlastnosti produktu

1. Integrovaná struktura

Na rozdíl od modulárních rozvaděčů využívá ES nerezový stojanový rozvaděč pětistranný integrovaný proces svařování. Boční panely, horní panel a spodní panel jsou spojitě svařeny dohromady, aby vytvořily robustní ocelovou skříň schopnou odolat fyzickým nárazům a statickému zatížení od těžkých součástí.

Kromě toho pečlivý svařovací proces v továrně Shangming redukuje švy a zabraňuje pronikání prachu a vlhkosti.

2. Odolnost proti korozi

V závislosti na vašich konkrétních potřebách nabízí skříň ES výběr materiálů, standardně s vysoce kvalitní nerezovou ocelí SUS304, vhodnou do prostředí se silnými kyselinami, zásadami nebo vysokým obsahem soli.

Povrchová úprava je jemně broušená, poskytuje prémiový vzhled a zabraňuje hromadění nečistot.

3. Vysoký stupeň ochrany

Produkt se pyšní stupněm krytí IP55. Vnitřní dveřní panel využívá technologii automatického dávkování CNC a polyuretanový těsnící pásek těsně přiléhá k hranám skříně, udržuje elasticitu i po delším otevírání a zavírání a zajišťuje účinné dlouhodobé utěsnění.

Rozdíl mezi skříněmi ES a skříněmi PS

	ES Volně stojící ovládací skříň z nerezové oceli	PS Kombinovaná rozvodná skříň
Hlavní účel	Odolný vůči drsnému vnějšímu prostředí, odolný vůči korozi, vodě, prachu a UV záření.	Integrace vnitřní funkční logiky, rozvodu napájení + ovládání + monitorování jsou integrovány.
Materiály a struktura	Nerezová ocel 304, plně svařovaná IP54-IP66 vysoký stupeň utěsnění na podlahu, nezávislá instalace	Ocelový plech válcovaný za studena, pozinkovaný plech, nerezová ocel 304 IP30-IP54 (uvnitř) Lze namontovat na stěnu nebo na podlahu
Typické scénáře aplikací	Pobřeží/loď/chemický závod Potravinářské a farmaceutické čisté prostory Venkovní čerpací stanice, fotovoltaické elektrárny Oblasti vyžadující mytí vysokotlakou vodou	Systém automatizace budov (BA). Malá řídicí stanice výrobní linky v továrně Místnost vybavení suterénu Automatizační jednotka vyžaduje PLC + integrovaný rozvod energie
Zaměření vnitřní konfigurace	Univerzální montážní platforma: DIN lišta, zadní deska, zemnící lišta	Předintegrovaný řídicí systém: Zahrnuje kompletní obvody, jako jsou jističe, stykače, PLC, relé a komunikační moduly.
Úroveň ochrany	IP54/IP65/IP66	IP30-IP54

Technické parametry

Materiál	SUS304 (jiné modely materiálů jsou volitelné)
Povrchová úprava	Kabeláž, instalační verze je pozinkovaná
Úroveň ochrany	IP55 (pressGB4205-1993)
Standardní konfigurace	Přední dveře, zadní panel, instalační panel, skříňka s bočním panelem, dveře zámek, těsnicí proužek
Tloušťka ocelového plechu	Rám: Profil s pěti ohyby 1,5 mm Dveřní panel: 2,0 mm Zadní panel: 1,5 mm Instalační deska: 2,5 mm

Tabulka velikostí a specifikací

Specifikace a rozměry			Šířka								Výška								Hloubka						Instalace rada
Šířka	Výška	Hloubka	B1	B2	B3	B5	B6	B7	B8	B9	H1	H2	H3	H5	H6	H7	H8	H9	T1	T2	T3	T4	T5	T6	F	G
600	1600	400	600	592	510	470	454	474	535	400	1600	1575	1512	1535	1450	1430	1400	795	400	265	200	350	325	349	498	1496
600	1600	500	600	592	510	470	453	474	535	400	1600	1575	1512	1535	1450	1430	1400	795	500	365	300	450	425	449	498	1496
600	1800	400	600	592	510	470	453	474	535	400	1800	1775	1712	1735	1650	1630	1600I	895	400	265	200I	350	325	349	498	1696
600	1800	500	600	592	510	470	453	474	535	400	1800	1775	1712	1735	1650	1630	1600	895	500	365	300	450	425	449	498	1696
800	2000	500	600I	592	510	470	453	474	535	400	2000	1975	1912	1935	1850	1830	1800	995	500	365	300	450	425	449	498	1896
800	1600	500	800	792	710	670	653	674	735	600	1600	1575	1512	1535	1450	1430	1400	795	500	365	300	450	425	449	698	1496
800	1800	400	800	792	710	670	653	674	735	600	1800	1775	1712	1735	1650	1630	1600	895	400	265	200	350	325	349	698	1696
800	1800	500	800	792	710	670	653	674	735	600	1800	1775	1712	1735	1650	1630	1600	895	500	365	300	450	425	449	698	1696
800	2000	500	800	792	710	670	653	674	735	600	2000	1975	1912	1935	1850	1830	1800	995	500	365	300	450	425	449	698	1896
800	2000	600	800	792	710	670	653	674	735	600	2000	1975	1912	1935	1850	1830	1800	995	600	465	400	550	525	549	698	1896
1000	1800	400	1000	992	910	870	853	874	935	800	1800	1775	1712	1735	1650	1630	1600	895	400	265	200	350	325	349	898	1696
1200	1600	500	1200	593.52	1110	1070	4542	474*2	1135	1000	1600	1575	1512	1535	1450	1430	1400	795	500	365	300	450	425	449	1098	1496
1200	1800	400	1200	593,5*2	1110	1070	454*2	474*2	1135	1000	1800	1775	1712	1735	1650	1630	1600	895	400	265	200	350	325	349	1098	1696
1200	2000	500	1200	593,5*2	1110	1070	454*2	474*2	1135	1000	2000	1975	1912	1935	1850	1830	1800	995	500	365	300	450	425	449I	1098	1896

Doporučení pro výběr

Pokud má váš aktuální projekt následující vlastnosti, Shangming doporučuje zvolit modulární skříň PS:

Požadováno rozšíření: Projekt může v budoucnu vyžadovat další skříně, což umožní rozšíření systému sloučením skříní.

Složitá instalace: Skříň vyžaduje instalaci mnoha PLC, frekvenčních měničů a kabelových žlabů, což vyžaduje komplexní uspořádání pomocí 25mm otvorů.

Vysokoproudý systém: Vyžaduje instalaci systému měděných přípojnic pro velké zatížení zahrnující více skříní.

Pokud nejsou splněny výše uvedené podmínky, ale jsou splněny následující požadavky, můžete si vybrat nerezovou skříň ES:

Nezávislé ovládání jedné jednotky: Zařízení funguje nezávisle a není třeba jej spojovat s jinými skříněmi.

Náročné prostředí nebo vysoké hygienické požadavky: Instalováno v potravinářských dílnách vyžadujících mytí vysokotlakou vodou nebo v chemických provozech naplněných kyselou a alkalickou korozí.

Vysoké požadavky na těsnění: Vysoké požadavky na odolnost proti prachu a vodě.

Zaměření na hospodárnost: Pokud není vyžadováno slučování skříní, mají skříně ES obecně jednodušší konstrukci a jsou cenově výhodnější než skříně PS ze stejného materiálu.

ES Stainless Steel Freestanding Control Cabinet
