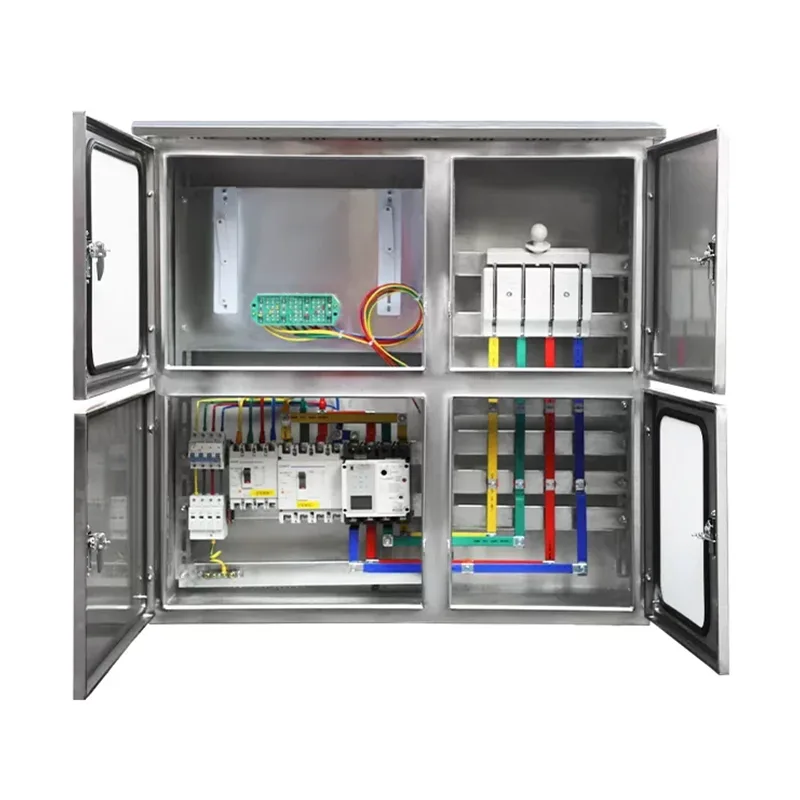

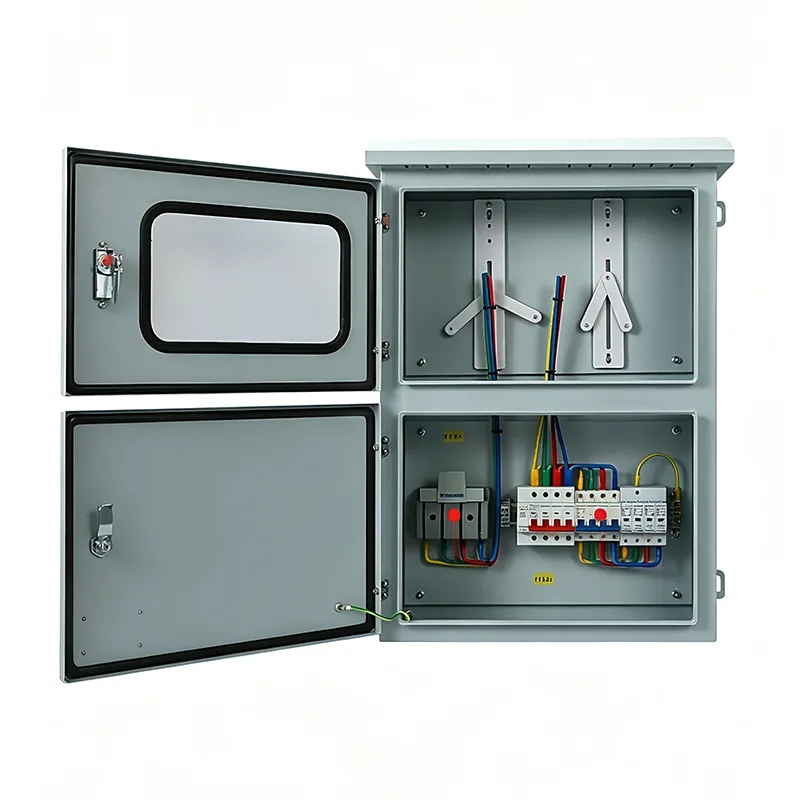

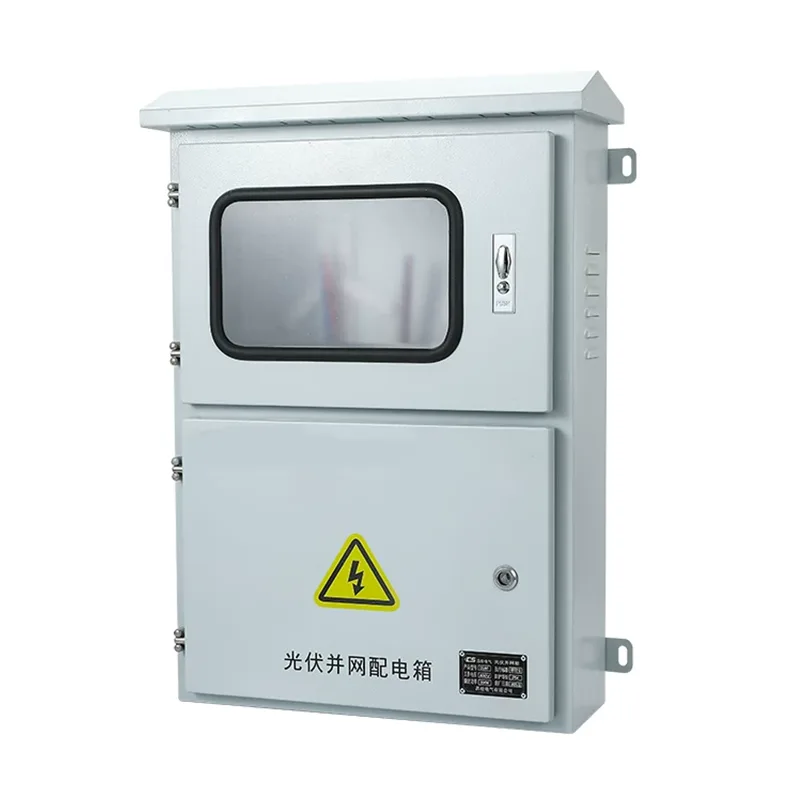

Venkovní fotovoltaická rozvodná skříň připojená k síti

Mezi stejnosměrnou stranou fotovoltaického systému výroby energie a střídačem se používají venkovní fotovoltaické rozvodné krabice připojené k síti. Pokud chcete tento produkt přizpůsobit za konkurenceschopnou cenu, můžete si vybrat Shangming a my se staneme vaším důvěryhodným dodavatelem.

Základní funkce

Venkovní fotovoltaická rozvodná krabice připojená k síti integruje ochranu, izolaci a monitorování. Podporujeme přizpůsobená čísla obvodů, značkové komponenty a inteligentní funkce. Pro konkrétní konfigurační řešení a nabídky nás prosím kontaktujte.

1. Sběrnice řetězců a distribuce proudu

FV elektrárny se skládají z více solárních panelů zapojených do série. Spojovací skříňka napojená na síť slouží jako ochranný mechanismus sbíhání a posunování.

Funkce konvergování: Shromažďuje stejnosměrný proud z více řetězců na jednu sběrnici pro výstup do měniče, zjednodušuje zapojení a šetří náklady na stejnosměrný kabel.

Shunting Protection: Each input is equipped with an independent DC fuse. When a short circuit occurs in one string, the fault is confined to that branch, without affecting the normal power generation of other strings.

2. Ochrana před bleskem a přepětím

Vzhledem k tomu, že fotovoltaické panely jsou instalovány na otevřených střechách nebo na zemi, jsou vysoce náchylné na údery blesku. Přepěťová ochrana integrovaná uvnitř spojovací krabice dokáže zachytit okamžitá vysoká napětí ve vedení a během nanosekund vybít přepětí do země.

Slouží jako první obranná linie před měničem, která zabraňuje indukovaným úderům blesku, které by mohly poškodit elektronické součásti měniče.

3. Bezpečnostní izolace a fyzické odpojení

Skříň je vybavena vysokonapěťovým DC oddělovacím vypínačem nebo jističem. Když je vyžadována údržba na střídači nebo navazujícím zařízení, ruční odpojení propojovací skříňky zajistí, že strana údržby je zcela bez napětí, což chrání bezpečnost personálu.

Skříň Shangming připojená k síti je vysoce výkonná a spolehlivá, umožňuje bezpečné přerušení proudu za chodu systému a zabraňuje generování nebezpečných oblouků, které by mohly způsobit požár.

4. Ochrana proti zpětnému nabíjení

Ráno, večer nebo při zatažené obloze se výstupní napětí různých strun může lišit. Bez ochrany mohou stringy s vyšším napětím protékat proud zpět do stringů s nižším napětím.

K dispozici jsou volitelné diody pro zpětné nabíjení, které zajišťují, že proud teče pouze jednosměrně do střídače, čímž se zabrání místnímu přehřátí nebo dokonce požáru způsobenému zpětným proudem.

5. Ochrana životního prostředí a monitorování stavu

Protože tento produkt má být instalován venku, má kryt stupeň ochrany IP65/IP66, aby se zabránilo korozi dešťovou vodou a stárnutí UV zářením. Vnitřní přesné komponenty fungují spolehlivě po dobu 25leté životnosti elektrárny.

Volitelná funkce inteligentního monitorování monitoruje proud, napětí a vnitřní teplotu každého stringu v reálném čase a v případě abnormálního generování energie okamžitě varuje.

Proč musí být propojovací krabice připojené k fotovoltaické síti vodotěsné pro venkovní použití?

Fotovoltaické systémy jsou obvykle instalovány na střechách nebo v otevřených polích a rozvodné krabice připojené k síti musí odolat následujícím náročným výzvám:

Extrémní teplotní výkyvy: Letní teploty mohou dosáhnout více než 70 °C, zatímco zimní teploty mohou klesnout až na -30 °C.

UV záření: Dlouhodobé venkovní vystavení slunečnímu záření vyžaduje UV stabilitu; jinak jsou náchylné ke stárnutí.

Vlhkost a kondenzace: Musí být odolné proti dešti a vybavené odvzdušňovacím ventilem pro odvod vnitřního kondenzátu a zabránění navlhnutí elektrických součástí.

Proto je pro běžné použití a pro zamezení časté údržby během provozu, zachování stabilního výkonu a životnosti nezbytné venkovní vodotěsné provedení.

Aplikační scénáře a konfigurační doporučení

Venkovní fotovoltaické propojovací krabice Shangming propojené do sítě lze použít v celém řetězci fotovoltaického průmyslu, od střech obytných domů až po rozsáhlé pozemní elektrárny. Poskytneme doporučení pro konfiguraci na základě běžných scénářů.

1. Rezidenční distribuované fotovoltaické systémy

Tento typ použití je velmi běžný, obvykle se instaluje na střechy nebo stěny vil nebo samostatně postavených domů ve venkovských oblastech. Shromažďuje několik fotovoltaických panelů z různých orientací na střeše a poskytuje základní ochranu před bleskem.

Doporučení pro konfiguraci: Krabice by měla mít čistý vzhled a malé rozměry, 1-4 stringové vstupy a měla by být vybavena vysoce citlivým monitorováním požární ochrany.

2. Průmyslové a komerční střešní elektrárny

V tomto případě je box napojený na mřížku instalován na ploché střechy továrních dílen, logistických skladů nebo velkých nákupních center. Pro středně velkou kapacitu výroby energie předběžně kombinuje desítky fotovoltaických řetězců před vstupem do řetězcového střídače.

Doporučení pro konfiguraci: Krabice potřebuje vysokou odolnost proti korozi, 8-16 stringových vstupů a obvykle obsahuje inteligentní komunikační modul, který personálu údržby usnadňuje sledování proudu v každé pobočce v monitorovací místnosti.

3. Velké pozemní elektrárny a solární pouště

Sběrné krabice rozmístěné v pouštích, horách nebo na velkých otevřených prostranstvích se nazývají slučovací krabice. Jako primární slučovací zařízení sbírají proud z tisíců solárních panelů a přenášejí jej do centralizovaného invertoru.

Doporučení pro konfiguraci: IP66, vyhrazené pro 1500V vysokonapěťové systémy, vybavené antireverzními diodami a přesnými funkcemi sledování stringů a vybavené aktivními chladicími/dýchacími ventily.

4. Scénáře solárních + přeshraničních aplikací

Solární přístřešky: Dodávají energii dobíjecím stanicím pro elektromobily. Spojovací krabice je instalována na sloupky carportu, aby chránila nabíjecí stanice po proudu před solárními rázy.

Zemědělské solární a rybářské solární doplňkové systémy: Instalují se na konzoly nad zemědělskou půdou nebo rybníky. Existují speciální požadavky na odolnost proti vlhkosti a odolnost proti korozi kyselin/zásad; doporučuje se nerezová ocel.
