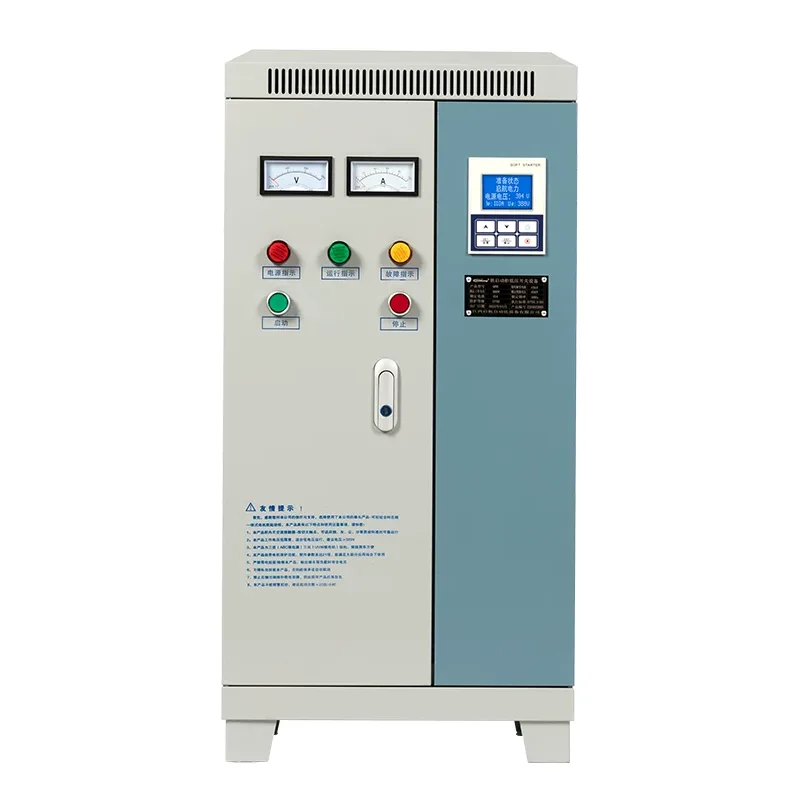

Nízkonapěťová rozvodná skříň softstartéru

Shangming je výrobcem a dodavatelem nízkonapěťových rozvaděčů pro rozvod energie z Číny. Toto vysoce výkonné a vysoce kvalitní zařízení plní nejen konvenční funkce distribuce energie, ale také řídí startovací proud motoru a točivý moment pomocí technologie měkkého startu, čímž snižuje elektrické a mechanické rázy.

Proč je potřeba nízkonapěťová rozvodná skříň softstartéru?

Tradiční spouštění na plné napětí představuje dva hlavní problémy:

Proudový ráz: Startovací proud může dosáhnout 5-7násobku jmenovitého proudu, což snadno způsobí náhlý pokles síťového napětí, ovlivní další zařízení na stejném vedení a dokonce způsobí falešné vypnutí jističů.

Mechanické opotřebení: Obrovský okamžitý točivý moment může mít obrovský dopad na hřídele motoru, řemeny, reduktory nebo potrubí vodního čerpadla a zkrátit životnost zařízení.

Pokud si však vyberete naši nízkonapěťovou rozvaděčovou skříň softstartérů, můžete ovládat napětí pomocí tyristorů, což motoru umožňuje plynule stoupat z nulového napětí na jmenovité napětí. Startovací proud je obvykle omezen na 2-3násobek jmenovitého proudu.

Pracovní princip

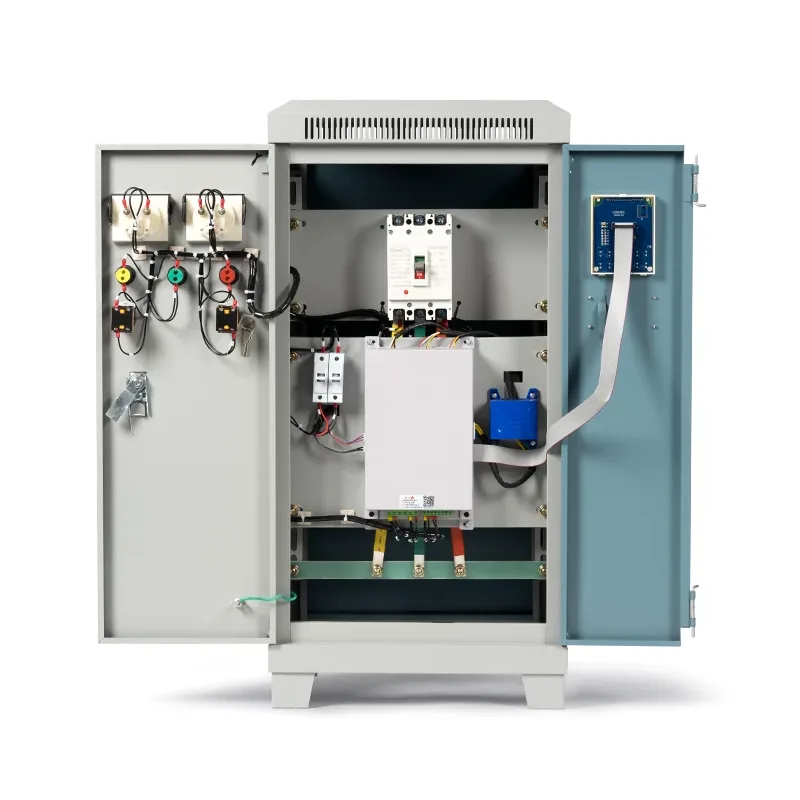

Během fáze spouštění mění nízkonapěťová rozvodná skříň softstartéru úhel vedení tyristorů a postupně zvyšuje napětí aplikované na motor, což umožňuje hladký start.

Po spuštění se sepne přemosťovací stykač a softstartér přejde do klidového stavu. Po zastavení také řídí napětí tak, aby se postupně snižovalo, čímž se zabrání účinkům vodních rázů způsobených náhlým vypnutím.

Pokud se nepoužívá softstartér a místo toho se použije tradiční motor, může náhlý nárůst proudu během spouštění vést k různým problémům, jako je pokles napětí, náraz zařízení, kolísání sítě a mechanické opotřebení.

Technické parametry

Aplikační scénáře

Nízkonapěťové rozvaděče softstartéru jsou ideální pro aplikace s velkým výkonem motoru, citlivé na rázy při rozběhu a tam, kde jsou požadavky na životnost zařízení a stabilitu elektrické sítě. Tento produkt jsme také poskytli zákazníkům v mnoha různých odvětvích.

Kroky instalace a prvního uvedení do provozu

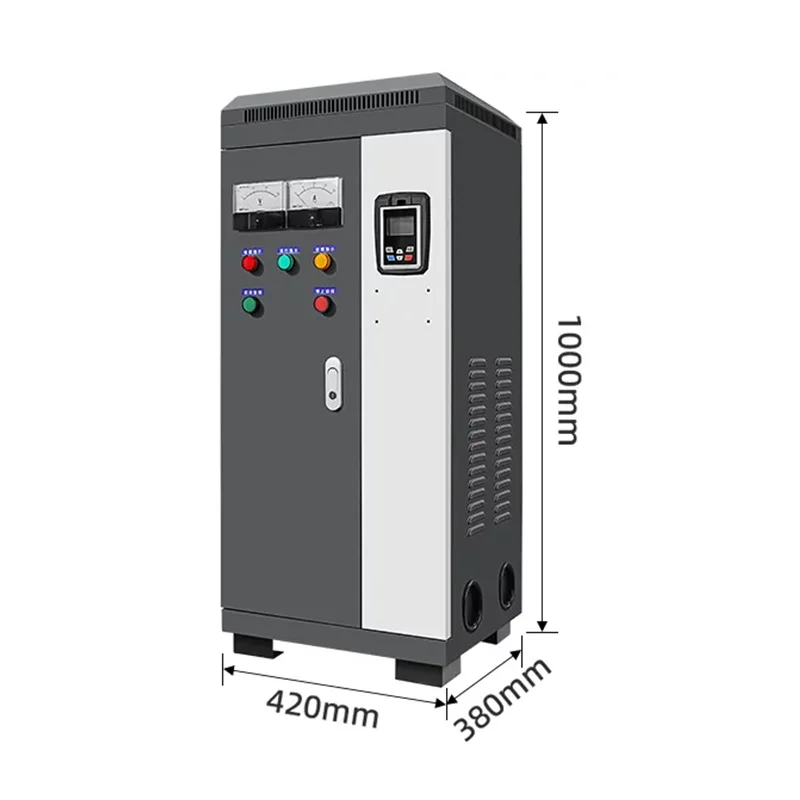

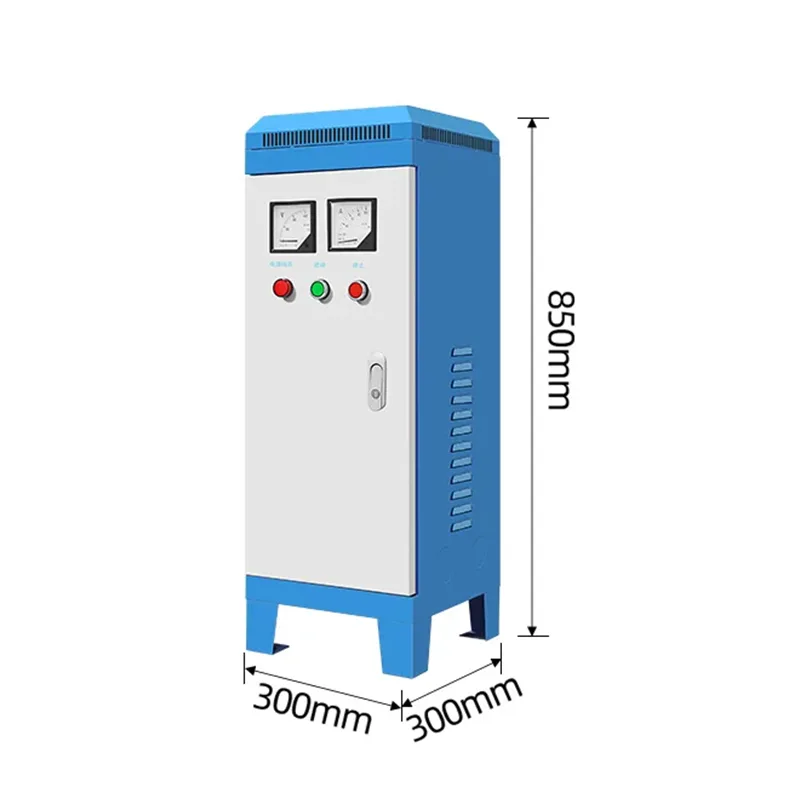

Před instalací se ujistěte, že distribuční místnost má dostatek prostoru pro umístění nízkonapěťové rozvodné skříně softstartéru s provozním průchodem (doporučená šířka ≥ 1,2 m). Místo instalace by mělo mít rovnou podlahu a ocelový základový kanál musí být bezpečně svařen a uzemněn.

Během instalace ověřte, zda je kabelový vstup/výstup zdola dovnitř/zdola ven nebo shora dovnitř/shora ven, a předem naplánujte kabelový žlab nebo kabelový žlab. Pro softstartérové ​​skříně >110kW je vyžadováno zařízení s nuceným chlazením vzduchu.

Při prvním uvedení do provozu znovu zkontrolujte, zda je skříň nepoškozená, barva je neporušená a značky jsou jasné.

Poté zkontrolujte elektrická připojení, ověřte kabeláž každého primárního okruhu, abyste se ujistili, že nejsou uvolněná nebo nesprávná připojení.

Vyžaduje se také pětiúrovňový test blokování, který ověřuje normální provoz každého blokovacího bodu. Simulujte zkraty a přetížení pomocí integrovaného ochranného zařízení pro ověření přesnosti ochranných akcí.

Pokud existuje sekundární systém, ověřte normální provoz RS485 nebo jiných komunikačních rozhraní.

Nakonec proveďte několik testů spouštění v podmínkách bez zatížení a upravte parametry spouštění na optimální nastavení.
