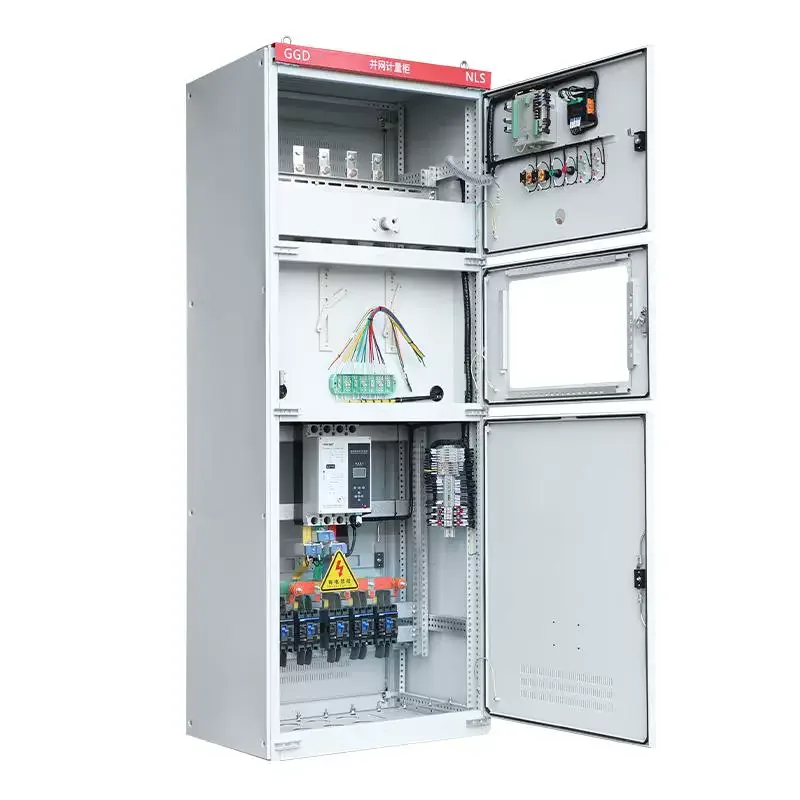

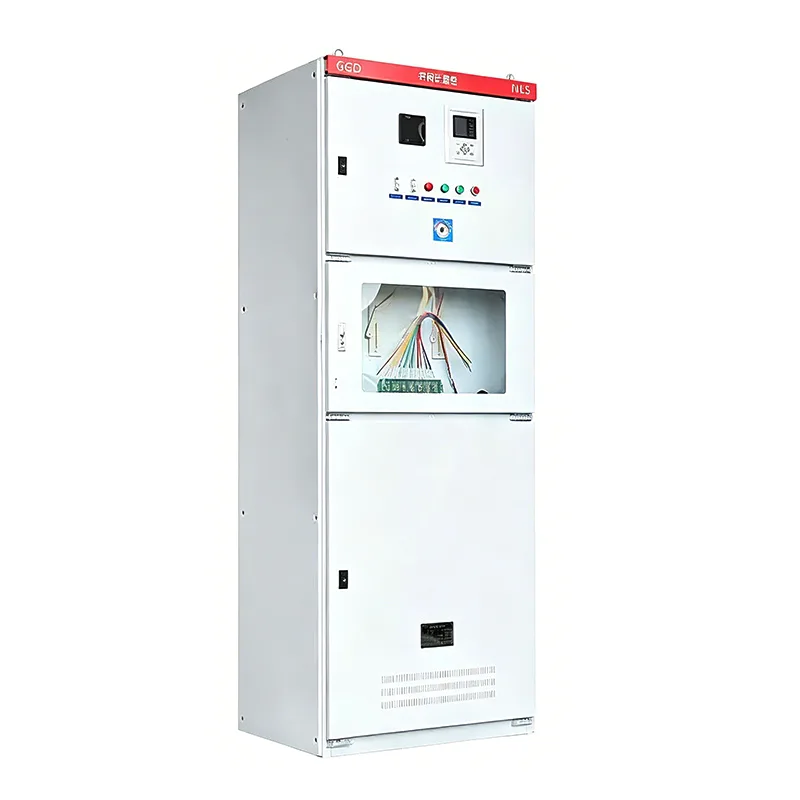

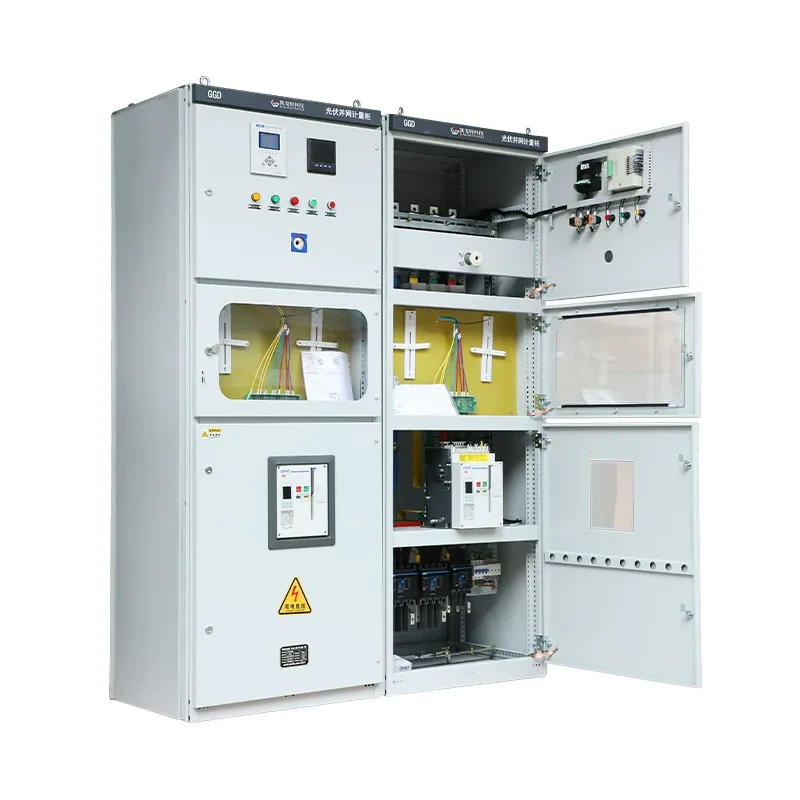

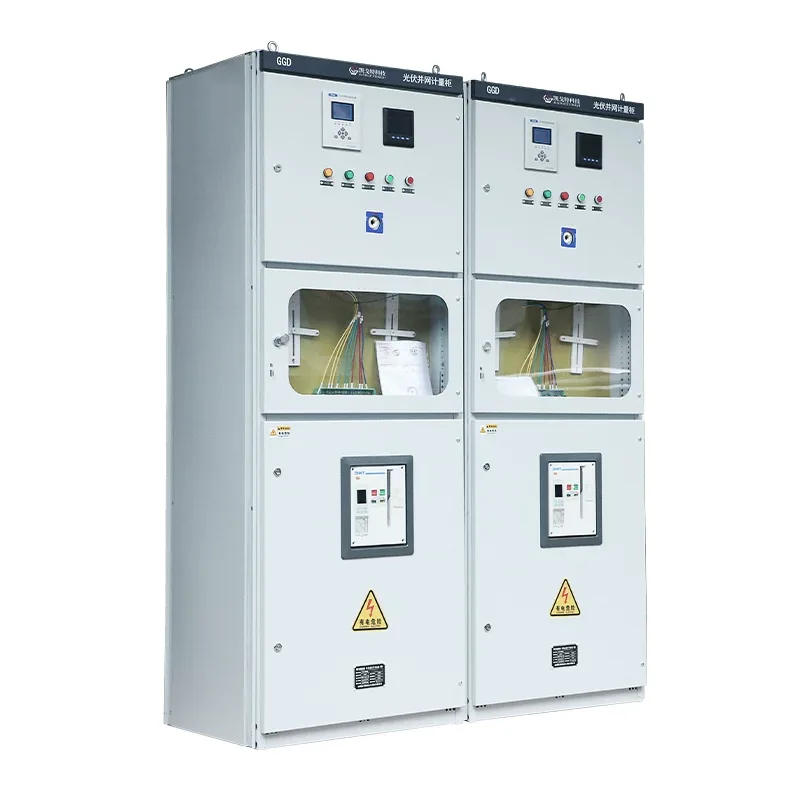

Skříň s fotovoltaickou sítí

Fotovoltaické skříně připojené k síti hrají klíčovou roli v ochraně, měření, izolaci, proti ostrovní ochraně a výměně dat. Jsou navrženy a vyrobeny profesionálním výrobcem Shangming. Nabízíme záruku a k vaší objednávce poskytneme kompletní dokumentaci a certifikaci.

Jaké jsou funkce fotovoltaické skříně připojené k síti?

Sběr energie: Skříň připojená k FV síti shromažďuje výstupní střídavý proud z jednoho nebo více stringových střídačů.

Bezpečnostní izolace: Při údržbě sítě nebo poruše FV systému fyzicky odpojí napájení pomocí jističů nebo odpojovačů, čímž je zajištěna bezpečnost personálu a zařízení.

Ochranné funkce: Skříň připojená k FV síti má ochranu proti nadproudu, přepětí, podpětí a frekvenčním anomáliím. A co je nejdůležitější, je vybaven ochranou proti ostrovnímu přepětí, která automaticky odpojí bod připojení k síti, když hlavní síť selže, aby se zabránilo zpětnému přenosu energie a potenciálnímu úrazu elektrickým proudem personálu údržby.

Měření a monitorování: Zařízení má vestavěný elektroměr, typicky obousměrný elektroměr, který zaznamenává vyrobenou i spotřebovanou elektřinu.

Rozdíl mezi fotovoltaickou skříní připojenou k síti a fotovoltaickým slučovačem

Bezpečnostní opatření při instalaci

Při instalaci fotovoltaické skříně připojené k síti by měla být instalována co nejblíže k transformátoru nebo hlavní rozvodné skříni. Kratší kabely mají za následek menší pokles napětí. Pokud je kabel příliš dlouhý, napětí v místě připojení k síti se během výroby špičkového výkonu zvýší, spustí přepěťovou ochranu střídače a způsobí časté vypínání.

U venkovních boxů připojených k síti je instalace na přímém slunci přísně zakázána. Vysoké teploty mohou způsobit tepelné vypnutí jističe, což vede k chybnému vypnutí. Doporučujeme zvolit umístění na severní stěně budovy nebo nainstalovat sluneční clonu.

Zajistěte, aby před skříní zůstalo alespoň 800 mm-1000 mm pracovního prostoru, aby obsluha mohla v případě nouze rychle otočit vypínač.

FAQ

Otázka: Proč se během špičkové výroby energie v poledne neočekávaně vypne jistič ve skříni připojené k síti?

A: Příčiny k prošetření:

Přepětí sítě: Toto je nejčastější příčina. Výroba solární energie je nejsilnější v poledne, a pokud je okolní spotřeba elektřiny nízká, napětí v místě připojení k síti se zvýší. Když napětí překročí ochranný limit nastavený skříní připojenou k síti, skříň se automaticky vypne.

Vypnutí teploty: Špatný odvod tepla ve skříni připojené k síti. Vysoký průtok proudu v poledne způsobuje příliš vysokou vnitřní teplotu skříně, což vede k poruše tepelné ochrany jističe.

Nevhodné nastavení: Nastavovací proud jističe je příliš blízko maximálnímu výstupnímu proudu střídače.

Řešení: Zkontrolujte záznamy o napětí. Pokud je síťové napětí příliš vysoké, obraťte se na kancelář napájení, aby snížila kohoutek transformátoru nebo upravila nastavení ochrany.

Otázka: Jaké jsou důsledky, pokud je přepěťová ochrana ve skříni připojené k síti vadná a není vyměněna?

Odpověď: Krátkodobě to neovlivní výrobu energie, ale ztratí ochranu před bleskem. Solární elektrárny jsou většinou umístěny na otevřených střechách, kde je indukce blesku extrémně častá. V případě indukovaného blesku může vysoké napětí přímo proniknout do skříně připojené k síti a dostat se do střídače, což způsobí spálení komponentů v hodnotě stovek tisíc jüanů.

Pokud se stavové okno SPD změní na červenou, doporučujeme jej okamžitě vyměnit.

Otázka: Lze použít běžnou nízkonapěťovou distribuční skříň k nahrazení vyhrazené fotovoltaické skříně připojené k síti?

Odpověď: Ne, nelze jej přímo nahradit. Běžné rozvodné skříně postrádají obousměrné měření, logiku ochrany proti ostrovnímu spojení a funkci vypínání podpětí.

Úřad pro napájení se zaměří na kontrolu těchto komponent specifických pro fotovoltaiku během přejímacích zkoušek. Pokud je provedena vynucená výměna, projekt nebude přijat.
