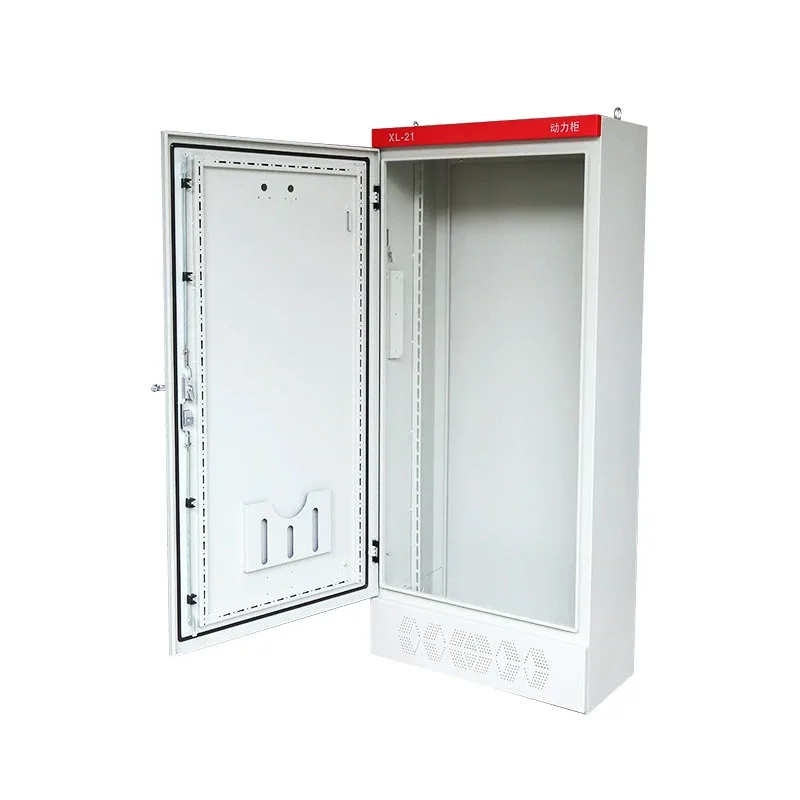

XL-21 Nízkonapěťová rozvodná skříň

Nízkonapěťový rozvaděč XL-21 poskytuje čínský výrobce Shangming. Disponujeme kompletní výrobní kapacitou s měsíční výrobní kapacitou přes 3000 kusů. Podporujeme zakázkové výkresy, nákup součástí a tovární testování. Můžete nás kdykoli kontaktovat a začít vyvíjet řešení.

Struktura produktu

Nízkonapěťová rozvodná skříň XL-21 se vyznačuje plně uzavřeným, pevným a vertikálně děleným konstrukčním designem, upřednostňujícím jednoduchost, spolehlivost a snadnou údržbu.

1. Exteriér skříně

Skříň XL-21 je vyrobena z ocelového plechu válcovaného za studena, ohýbaného a svařovaného, ​​poskytuje dostatečnou tuhost pro podporu těžkých jističů a přípojnic. Ochranné dveře jsou jednootevírací provedení s úhlem otevření větším než 110°. Polyuretanové těsnicí pásky jsou umístěny kolem okrajů dveří pro zvýšení odolnosti proti prachu.

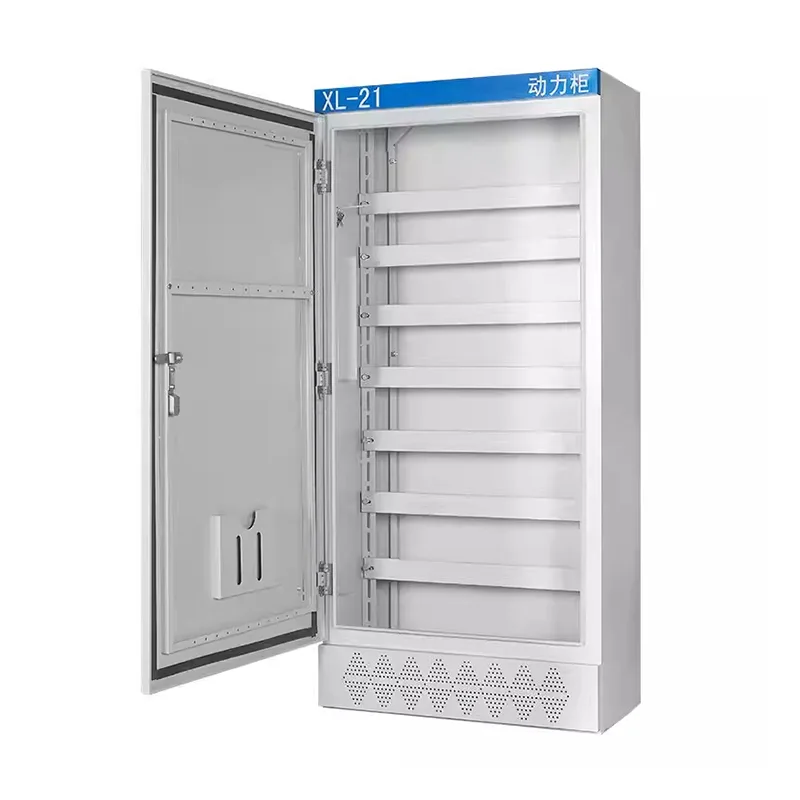

Vnitřní strany jsou opatřeny vertikálními profily s perforací, které usnadňují nastavení nosníků a montážních desek podle rozměrů komponentů.

2. Vnitřní uspořádání

Přestože je XL-21 jediný integrovaný prostor, je rozdělen do několika funkčních oblastí:

Horní oblast přípojnice: Hlavní přívodní přípojnice je umístěna v horní části skříně, je zajištěna izolátory a podporuje horizontální nebo vertikální prodloužení měděných přípojnic.

Oblast centrálních komponent: Toto je hlavní oblast, která se používá k instalaci odpojovačů, jističů, stykačů, tepelných relé atd.

Spodní oblast kabeláže: Ve spodní části je dostatek prostoru pro vstup kabelů a jsou zahrnuty vyhrazené nulové a zemnící přípojnice.

3. Konstrukce dna a vstupu/výstupu kabelu

Spodní část rozvodné skříně obsahuje velký odnímatelný panel, který lze přizpůsobit otvory podle počtu kabelů a lze jej použít s pláštěm kabelů.

Kanálovou ocelovou základnu s výškou 50-100 mm lze namontovat pro zvýšení výšky skříně od země, která poskytuje ochranu proti vlhkosti a usnadňuje manipulaci s vysokozdvižným vozíkem.

Výhody produktu

1. Široká aplikace

Nízkonapěťová rozvodná skříň XL-21 se vyznačuje klasickou konstrukcí nízkonapěťové rozvodné skříně. Jeho vyspělá technologie a vysoká standardizace jej učinily široce používaným v továrnách, stavebních projektech a komunálních projektech, přičemž jeho spolehlivost byla ověřena po dlouhou dobu.

2. Vhodné pro rozložení zátěže

Jako profesionální výrobce Shangming navrhuje napájecí systémy pro motory, čerpadla, ventilátory a další energetická zařízení. Produkty mají vynikající proudovou zatížitelnost, mohou pracovat nepřetržitě a splňují požadavky aplikací s vysokým zatížením.

3. Robustní a odolný

K dispozici je několik materiálů, včetně uhlíkové oceli, galvanizované oceli a nerezové oceli. Bez ohledu na použitý materiál zajišťuje konstrukční provedení skříně dostatečnou pevnost a odolnost proti nárazu, díky čemuž je vhodná pro dlouhodobé používání v průmyslovém prostředí.

4. Pohodlná údržba

Vnitřní elektrické komponenty napájecí skříně jsou uspořádány systematicky s přehlednými obvody. Má jedny pravé dveře s ovládací rukojetí nožového spínače umístěnou v pravém horním sloupku v přední části skříně. Měřicí přístroje a napájecí zdroje signálu jsou namontovány na dveřích a poskytují kompletní expozici při otevřených dveřích pro snadnou kontrolu a údržbu.

5. Silná kompatibilita

Naše nízkonapěťová rozvodná skříň XL-21 může být flexibilně konfigurována s běžnými elektrickými součástmi, jako jsou jističe, stykače a tepelná relé, a přizpůsobit se různým schématům ovládání a ochrany, aby vyhovovaly potřebám různých projektů.

6. Nákladová výhoda

Ve srovnání se složitými konstrukcemi, jako jsou zásuvkové skříně, má rozvaděč XL-21 jednoduchou konstrukci a kontrolovatelné výrobní náklady, díky čemuž je ideální pro projekty s vysokými požadavky na hospodárnost a stabilitu.

Jaké jsou požadavky na instalační prostředí pro rozvaděč XL-21?

Tato nízkonapěťová rozvodná skříň XL-21 se používá hlavně v třífázových třívodičových a třífázových čtyřvodičových napájecích systémech se střídavým kmitočtem 50 Hz a napětím pod 500 V pro rozvod energie a osvětlení. Před zahájením projektu nebo skutečné instalace můžete určit prostředí instalace. Jako výrobce nabízíme následující návrhy:

1. Okolní teplota

Normální provozní teplota: -5 ℃ až +40 ℃;

Průměrná teplota za 24 hodin: nepřesahující +35℃;

Teplota skladování a přepravy: -25 ℃ až +55 ℃ (krátkodobě);

Poznámka: Při instalaci v prostředí s vysokou teplotou je vyžadována lepší ventilace nebo návrh snížení výkonu.

2. Nadmořská výška

Nadmořská výška instalace musí být menší nebo rovna 2000 metrům.

Nad 2000 metrů je vyžadováno snížení výkonu podle norem.

3. Relativní vlhkost

Při okolní teplotě instalace +40 ℃ musí být relativní vlhkost ≤ 50 %.

Vyšší vlhkost je přípustná při nižších teplotách.

4. Místo instalace

Napájecí skříň XL-21 je určena pouze pro vnitřní instalaci.

Je zakázáno instalovat do: nezastíněných venkovních prostor, nebezpečných míst s výbušnými plyny nebo prachem, vysoce korozivního prostředí nebo prostor se silným prachem nebo vodivým prachem.

5. Mechanické a vibrační podmínky

Prostředí instalace musí být bez silných vibrací nebo nárazů. Frekvence vibrací ≤ 10 Hz, zrychlení ≤ 0,5g. Instalační základ by měl být stabilní a neměl by sdílet stejnou platformu s velkými motory nebo lisovacím zařízením.

Po instalaci musí být skříň udržována v zásadě svisle, s vertikálním sklonem ≤ 5°, jinak to bude mít vliv na životnost ovládacího mechanismu.

6. Prostor pro ventilaci a odvod tepla

Přístup pro údržbu by měl být zajištěn na přední a zadní straně skříně. Přední pracovní plocha by měla být ≥ 0,8 m, doporučuje se 1,0 m. Pokud je nutná údržba zadní části, je vyžadována vzdálenost ≥ 0,8 m. Horní část skříně by měla být alespoň 0,5 m od stropu. Když je více skříní uspořádáno vedle sebe, není mezi nimi potřeba žádná mezera; lze je přímo sestavit. Na obou koncích celé řady je však nutné ponechat větrací prostor.

7. Požární prevence a požadavky na bezpečnost

Oblast instalace by měla být nehořlavá konstrukce. Hořlavé a výbušné materiály nesmějí být skladovány do vzdálenosti 1 metru od místa instalace.

Půda by měla být rovná a suchá. Doporučuje se postavit betonový základ 100–200 mm nad terénem, ​​aby se zabránilo vnikání vody.

8. Elektromagnetické prostředí

Místo instalace by mělo být daleko od vysokovýkonných frekvenčních měničů a vysokofrekvenčních zařízení, aby se zabránilo rušení sekundárních řídicích obvodů. V případě silného elektromagnetického rušení je doporučeno použít pro ovládací vedení stíněné kabely a vést je v samostatném kabelovém žlabu.
