Elektrická rozvodná skříň odolná proti povětrnostním vlivům

Vítejte u nákupu elektrických rozvodných skříní odolných proti povětrnostním vlivům navržených a vyrobených společností Shangming Factory. Máme kompletní proces výroby a testování produktů a naše produkty jsou zaručeny v kvalitě. Poskytujeme nákladově efektivní řešení pro bezpečný, nepřetržitý a bezúdržbový provoz venkovních energetických systémů.

Vlastnosti produktu

1. Ochrana za každého počasí

Certifikace ochrany: Celkové krytí dosahuje IP65 (volitelné IP66), čímž je dosaženo úplné prachotěsnosti a odolnosti proti stříkající vodě při vysokém tlaku.

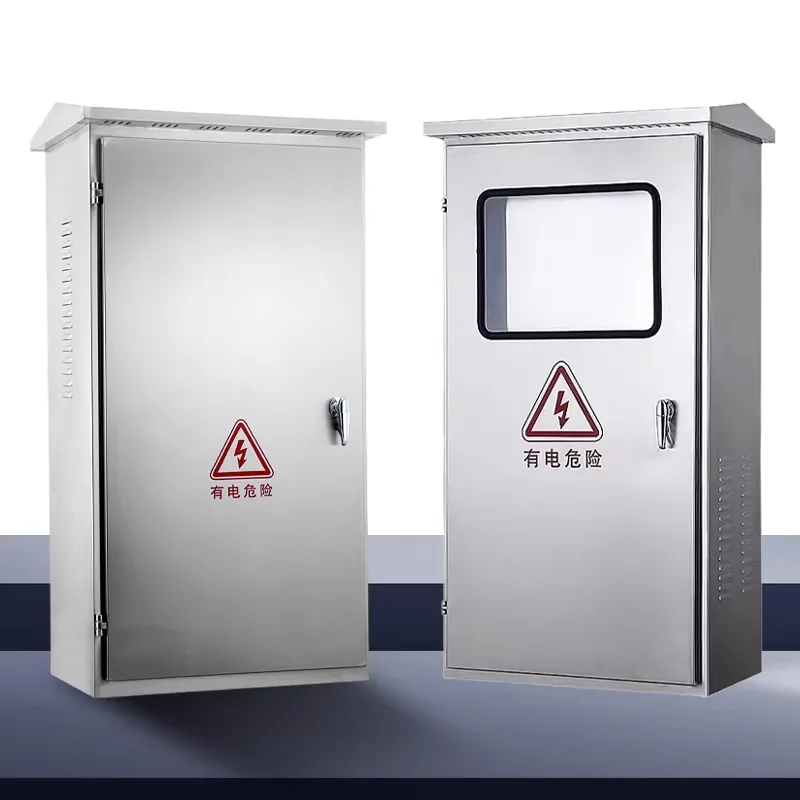

Šikmá krytka proti dešti: Je vybavena prodlouženou krytkou proti dešti na horní straně skříně, která účinně zabraňuje hromadění vody a hromadění sněhu a odvádí vodu pryč z mezer ve dveřích.

2. Řízení teploty a řízení vlhkosti

Anti-Condensation Design: Volitelný průmyslový odvzdušňovací ventil odolný proti vlhkosti zachovává stupeň ochrany a zároveň vyrovnává vnitřní a vnější tlak vzduchu, vytlačuje vlhkost ze skříně a zabraňuje elektrochemické korozi elektrických součástí v důsledku kondenzace.

Integrované řešení řízení teploty: Skříň podporuje instalaci ohřívače s konstantní teplotou nebo chladicího ventilátoru pro zajištění stabilního provozu elektrických součástí při velkých teplotních rozdílech od -40 °C do +70 °C.

3. Odolnost proti korozi a UV záření

Řada z nerezové oceli: Vyrobeno z prvotřídní nerezové oceli 304 nebo 316, mořené a pasivované, vhodné pro pobřežní prostředí s vysokým obsahem soli a prostředí chemických závodů.

Řada Galvanized Steel: Použití žárově pozinkovaného základního materiálu v kombinaci s polyesterovým práškovým lakem pro venkovní použití, barva nevybledne ani nepraská pod silným UV zářením, což poskytuje životnost vůči korozi přes 15 let.

4. Modulární a pohodlný návrh instalace

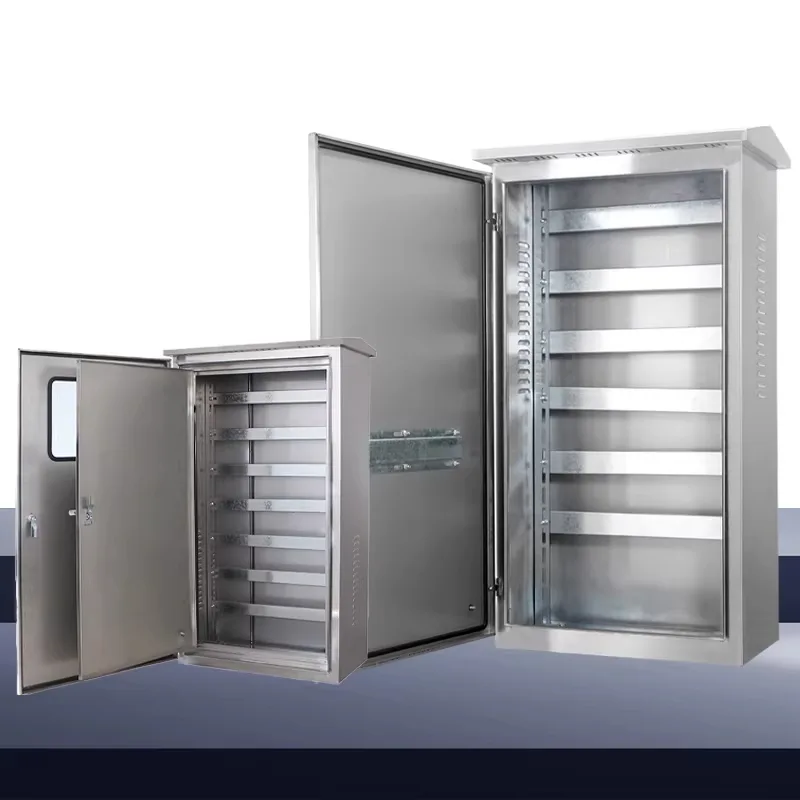

Nastavitelná instalační struktura: Vnitřní nosníky a montážní desky rozvodné skříně se vyznačují víceotvorovým designem, který umožňuje flexibilní nastavení na základě hloubky součásti, což usnadňuje uspořádání velkých jističů a systémů přípojnic.

Spodní základna pro kabelový vstup: Je vybavena vyvýšenou základnou, která nejen usnadňuje vstup kabelů z podzemí, ale také účinně brání podzemní vodě v ponoření spodního vstupu kabelu.

Která prostředí vyžadují rozvodné skříně odolné proti povětrnostním vlivům?

V některých případech může instalace běžných vnitřních rozvodných skříní snadno vést ke zkratu, elektrickému úniku nebo dokonce požáru v důsledku vnikání vody, hromadění prachu, koroze nebo teplotních změn. Je nezbytné zvýšit úroveň ochrany. Proto doporučujeme používat elektrické rozvodné skříně odolné proti povětrnostním vlivům v těchto scénářích:

1. Zcela venkovní prostředí

Typické scénáře: Rozvaděče městského pouličního osvětlení, rozvodné skříně semaforu, dálniční napájecí skříně ETC, napájecí skříně venkovních reklamních obrazovek, strojovny střešních výtahů, distribuční jednotky střídačů pro fotovoltaiku/větrnou farmu.

Rizika: Přímé vystavení dešti, sněhu, krupobití, silnému ultrafialovému záření a výrazným denním teplotním změnám.

Požadavky: Stupeň krytí IP65 nebo vyšší, nerezová ocel nebo nátěrový materiál vysoce odolný vůči povětrnostním vlivům.

2. Místa s vysokou vlhkostí nebo kondenzací

Typické scénáře: Podzemní technické tunely, čerpací stanice, čistírny odpadních vod, místnosti s vybavením bazénů, skleníky, akvakulturní farmy.

Rizika: Vzduch v těchto místech je nasycený vlhkostí, díky čemuž jsou kovové součásti náchylné k oxidaci a snižují se izolační vlastnosti.

Požadavky: IP54 minimálně, IP65 doporučeno. Skříň musí mít vynikající těsnění a vnitřní antikondenzační konstrukci.

3. Prach, písek nebo vlákna

Typické scénáře: Cementárny, dřevozpracující závody, textilní dílny, doly, pouštní infrastruktura.

Rizika: Hromadění prachu vedoucí ke špatnému odvodu tepla, přilnavosti kontaktů a selhání elektrického oblouku.

Požadavky: IP5X (prachotěsný) a vyšší. Dveřní švy a kabelové vstupy/výstupy musí být zcela utěsněny.

4. Pobřežní oblasti, oblasti chemické koroze nebo oblasti s vysokým obsahem soli

Typické scénáře: Přístavy, pobřežní plošiny, projekty větrných elektráren v blízkosti pobřeží, periferní řídicí stanice chemických závodů, galvanizační dílny.

Rizika: Prostředí bohaté na chloridové ionty urychluje korozi kovů; běžné ocelové plechy s práškovým nástřikem nevydrží dlouhodobé používání a proreznou.

Požadavky: pouzdro z nerezové oceli 304/316 + krytí IP65; běžná uhlíková ocel je zakázána.

5. Dočasná výstavba nebo mobilní pracoviště

Typické scénáře: Tříúrovňové rozvodné skříně na staveništích, dočasné rozvodné skříně pro stavbu železnic/dálnic, nouzové rozvody energie pro výstavy/akce.

Rizika: Žádný pevný úkryt, časté stěhování, nekontrolovatelné prostředí.

Požadavky: IP54 nebo vyšší + konstrukce odolná proti nárazu + provedení rukojeti/kolečka, splňující dočasné předpisy o bezpečnosti napájení.

Pokyny pro údržbu

I když se naše elektrické rozvodné skříně odolné vůči povětrnostním vlivům mohou pochlubit vysokou kvalitou, vysokým výkonem a vysokou odolností, k prodloužení jejich životnosti je stále nezbytná správná údržba.

1. Rutinní vizuální kontrola: Doporučují se měsíční nebo čtvrtletní kontroly.

Kontrola vzhledu: Zkontrolujte skříň, zda na ní nejsou promáčkliny, rez, zejména svary a hrany dveří. Zkontrolujte, zda se barva neodlupuje.

Stav těsnění dvířek: Ujistěte se, že těsnicí pásky nejsou staré, prasklé, deformované nebo oddělené.

Funkce zámku: Otestujte zámky dveří na flexibilitu a těsnost, abyste zabránili neoprávněnému otevření nebo vniknutí dešťové vody.

Vstup/výstup kabelu: Zkontrolujte, zda jsou utaženy vodotěsné průchodky a zda kabely nejsou uvolněné nebo opotřebované.

Poznámka: Speciální kontrola by měla být provedena ihned po období dešťů, tajfunu nebo písečné bouři.

2. Čtvrtletní hloubková údržba: Doporučuje se každých 3–6 měsíců.

Vnitřní čištění: Po vypnutí napájení otevřete dvířka skříně a použijte suchý stlačený vzduch (≤0,3 MPa) k odstranění prachu z kolejnic, svorkovnic a povrchů součástí. K mytí nepoužívejte mokrý hadřík ani vodu.

Kontrola utažení: Pomocí momentového šroubováku utáhněte svorky hlavního obvodu, zemnicí svorky a upevňovací prvky na lištu DIN, abyste zabránili špatnému kontaktu v důsledku vibrací.

Stav součásti: Sledujte jistič, zda se nepřehřívá, nezměnil barvu nebo nezvyklý zápach. Otestujte proudový chránič (RCD) na citlivý provoz.

Drenážní/ventilační otvory (pokud jsou přizpůsobeny): Vyčistěte ucpání žaluzií nebo filtrů, abyste zajistili správný odvod tepla.

3. Roční komplexní kontrola: Alespoň jednou ročně; nezanedbávat.

Ověření těsnícího výkonu: Zkontrolujte elasticitu všech těsnících pásků. Ihned vyměňte, pokud se tvrdnutí zvýší nebo se objeví praskliny.

Na skříních IP65 lze provést jednoduchý test postřikem, aby se zjistilo, zda voda vniká do vnitřní stěny.

Ochrana proti korozi:

Skříně z galvanizované oceli nebo uhlíkové oceli: Na poškrábaná místa naneste antikorozní barvu;

Skříňky z nerezové oceli: Odstraňte skvrny od soli nebo nečistoty neutrálním čisticím prostředkem, abyste zabránili korozi chloridových iontů.

Test kontinuity uzemnění: Použijte tester zemního odporu, abyste zajistili, že odpor mezi skříní a uzemňovacím systémem je ≤ 0,1Ω.

Funkční testování: Simulujte spouštění a vypínání zátěže pro ověření přesnosti řídicí logiky a ochranných akcí v každém okruhu.

Zakázané akce:

Neotevírejte dvířka krytu pro čištění nebo seřizování, pokud je okruh pod napětím.

K otírání krytu nepoužívejte silné kyseliny, silné alkálie ani organická rozpouštědla, protože by došlo k poškození povlaku a těsnicích pásků.

Bez povolení nezvětšujte otvory ani neupravujte konstrukci krytu.

Neignorujte drobnou korozi nebo stárnoucí těsnící pásky.
