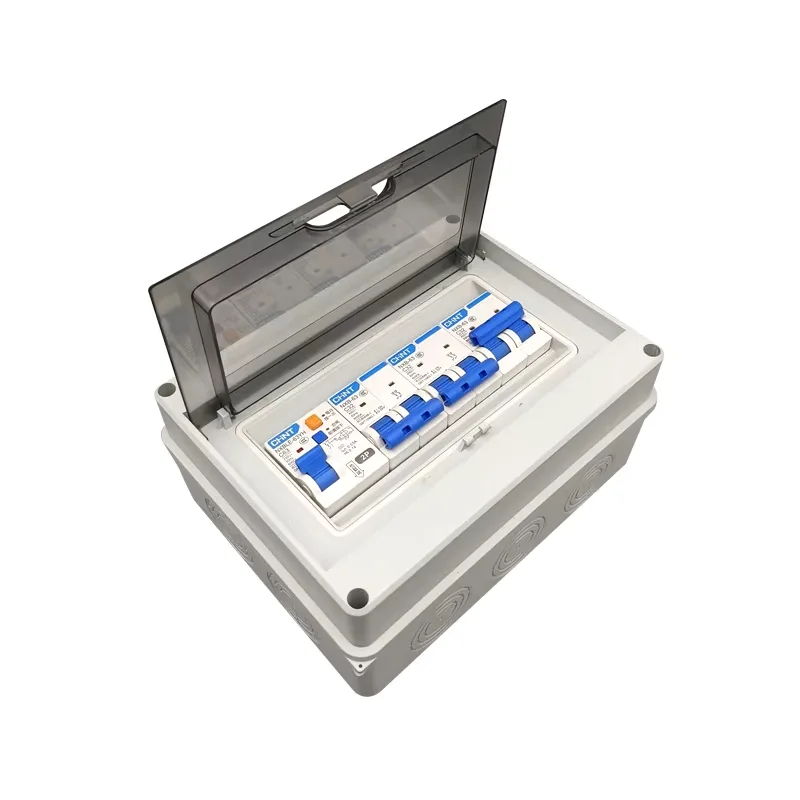

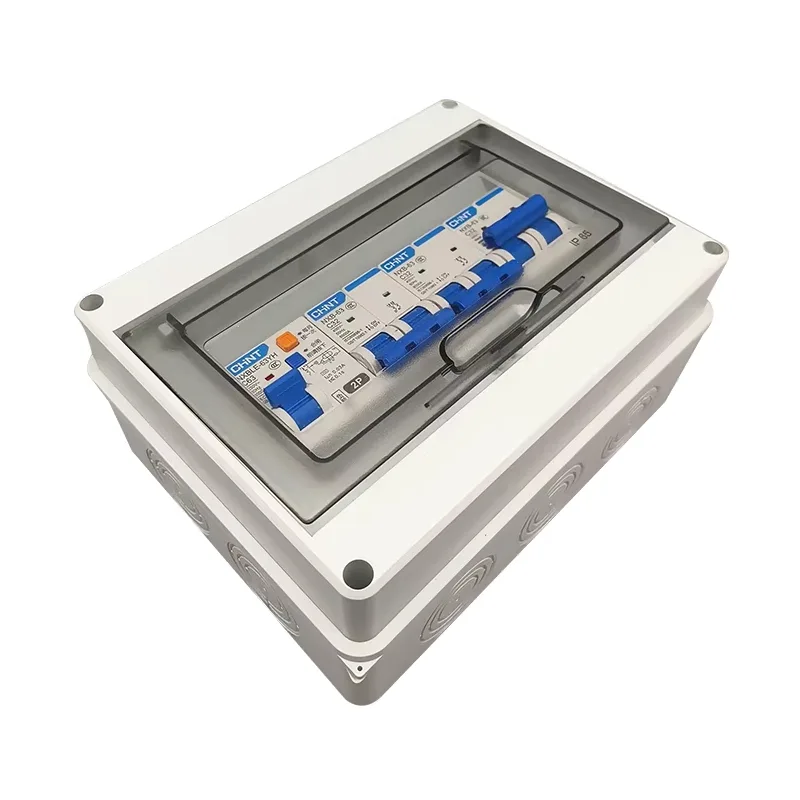

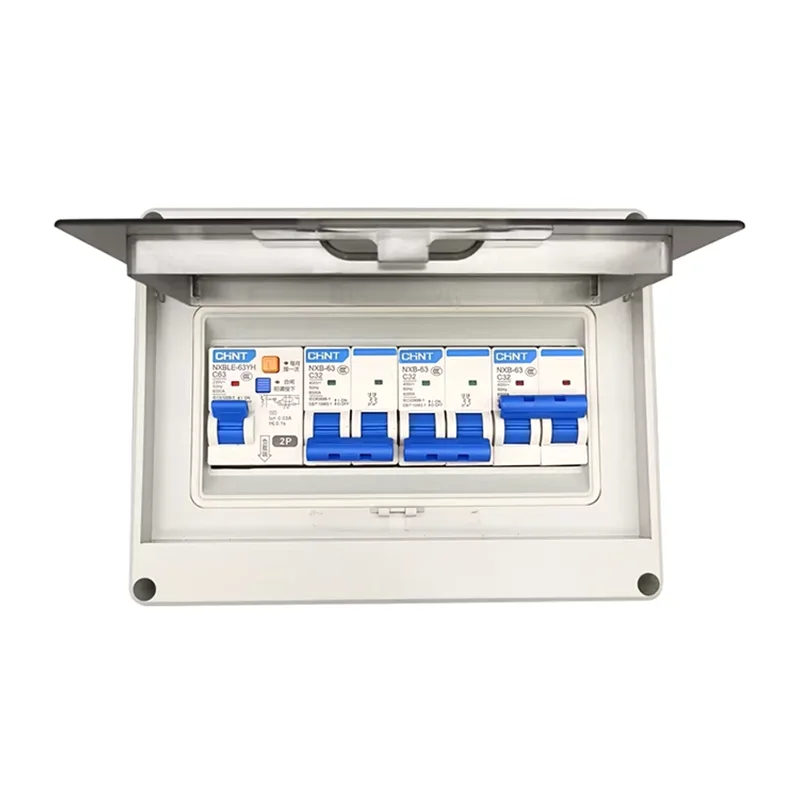

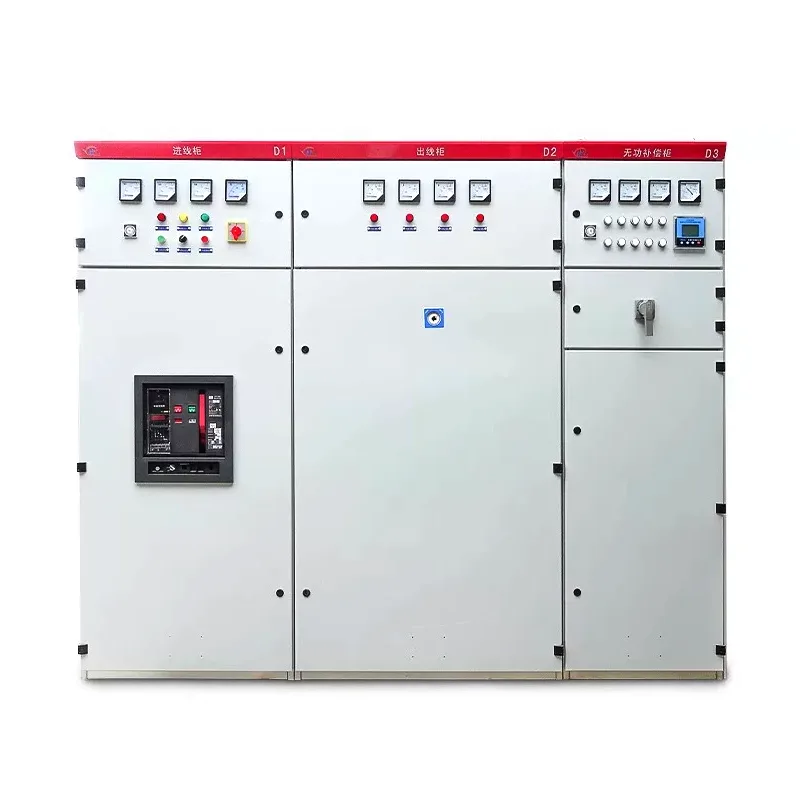

Rozvodná skříň vzduchového jističe

Výběrem čínské společnosti Shangming jako dodavatele rozvodné skříně vzduchových jističů získáte přístup k technické podpoře a konkurenčním cenám. Tato rozvodná skříň podporuje inteligentní monitorování a dálkové ovládání.

Hlavní funkce

Hlavní vypínač napájení: Jako hlavní vstupní vypínač pro nízkonapěťový systém je rozvodná skříň vzduchového jističe zodpovědná za ovládání hlavního vypínače pro celou budovu nebo výrobní linku a řídí stav zapnutí/vypnutí celého systému rozvodu energie.

Vícenásobné ochrany: Zařízení poskytuje přesnou třístupňovou ochranu: dlouhodobou ochranu proti přetížení, zkratovou zkratovou prodlevu, zkratovou okamžitou ochranu a ochranu proti zemnímu spojení.

Monitorování napájení: Vzduchový jistič může integrovat inteligentní ovladač pro zobrazení dat v reálném čase, jako je napětí, proud, frekvence a účiník.

Hierarchické blokování: Rozvodná skříň vzduchového jističe může být logicky propojena s předřazenými transformátory nebo po proudu odbočnými skříněmi, aby se zabránilo kaskádovému vypínání způsobující rozsáhlé výpadky proudu, chrání kabely, zařízení a bezpečnost personálu.

Porovnání produktů: Rozvodná skříň vzduchového jističe vs. standardní rozvodná skříň

Jak vybrat správné specifikace rozvodné skříně vzduchového jističe?

Správný výběr zlepší následnou instalaci, údržbu, výkon a životnost. Shangming jako výrobce rozvodných skříní vzduchových jističů poskytuje poradenství na základě standardního procesu výběru: Aplikace → Napětí → Proud → Zkratová kapacita → Struktura → Specifikace rozvaděče → Schéma výstupních linek → Inteligentní konfigurace → Ověření vlivu prostředí.

I. Vyjasněte žádost

Před výběrem specifikací nejprve určete funkci rozvodné skříně vzduchového jističe ve vašem systému.

Nízkonapěťová rozvodná skříň hlavního přívodu: Slouží jako hlavní vypínač celého nízkonapěťového systému, odpovídající maximálnímu zatížení a maximálnímu zkratovému proudu.

Rozvodná skříň sběrnic: Používá se pro spojení mezi dvěma sekcemi přípojnic; Klíčovými faktory jsou kapacita a provozní frekvence.

Důležitá rozvodná skříň podavače zátěže: Napájí kritická zařízení vyžadující vysokou spolehlivost a selektivní ochranu.

Různé aplikace vyžadují výrazně odlišné specifikace; toto je první krok.

II. Určete jmenovité napětí a typ systému

Běžná jmenovitá napětí: AC 380V / 400V / 690V, musí být v souladu s místním napájecím systémem.

Typ systému: Třífázový třívodičový / Třífázový čtyřvodičový. Potvrďte, zda je vyžadováno nulové (N) vedení a ochranné uzemnění (PE).

Nesprávné napětí a typ systému přímo učiní zařízení nepoužitelným.

III. Vypočítat a vybrat jmenovitý proud

Vypočítejte skutečný zatěžovací proud a shrňte návrhový proud všech navazujících obvodů na základě maximálních současných provozních podmínek.

Při výběru doporučujeme vyhradit si přiměřenou marži, obecně 10–30 % pro budoucí expanzi.

Běžné jmenovité proudy ACB: 630A, 800A, 1000A, 1250A, 1600A, 2000A, 2500A, 3200A, 4000A–6300A.

V zásadě by měl být dlouhodobý provozní proud ≤ 80 %–90 % jmenovitého proudu ACB.

IV. Kontrola kapacity vypínání zkratu

Mnoho zákazníků tento bod při výběru jističů přehlíží, ale je to zásadní. Nedostatečná vypínací schopnost může způsobit vážná bezpečnostní rizika.

Je třeba určit zkratový proud v místě instalace, vypočítat jej z kapacity transformátoru, impedance a délky kabelu.

Vyberte odpovídající vypínací schopnost: Icu / Ics ≥ maximální zkratový proud systému.

Běžná hodnocení: 50kA, 65kA, 80kA, 100kA.

V. Výběr struktury jističe

Pevné ACB: Nízká cena, údržba vyžaduje výpadek proudu.

ACB zásuvkového typu: Pohodlná údržba, podporuje nepřetržitou údržbu, častěji se používá v průmyslových projektech.

VI. Určení specifikací a struktury rozvaděče

Rozměry skříně závisí na specifikacích ACB, kapacitě přípojnic a počtu výstupních obvodů. Hlavní typy jsou nástěnné a podlahové.

Krytí: Vnitřní: IP30 / IP40; Venkovní: IP54 / IP65.

VII. Výběr konfigurace přípojnice a odchozí linky

Specifikace přípojnic by měly být vybrány na základě jmenovitého proudu a průřezu měděné přípojnice s ohledem na nárůst teploty a dlouhodobý provoz.

Typy obvodů odchozí linky: odchozí linka MCCB, výstupní linka jističe, přímá kabelová výstupní linka.

Je nutný záložní okruh? Pokud ano, rezervujte si prostor pro budoucí rozšíření kapacity.

VIII. Inteligentní funkce a konfigurace příslušenství

Mezi volitelné funkce patří: monitorování proudu, napětí a energie; komunikační rozhraní; dálkové otevírání a zavírání; poruchový alarm a zpětná vazba stavu.

Inteligentní typ se doporučuje pro projekty továren, datových center a veřejných budov.

IX. Ověření stavu prostředí a použití

Potvrďte prosím následující faktory prostředí:

Okolní teplota (pro vysoké teploty je vyžadováno snížení výkonu)

Nadmořská výška instalace

Přítomnost prachu, vlhkosti nebo korozivních plynů

Je vyžadován seismický návrh?
