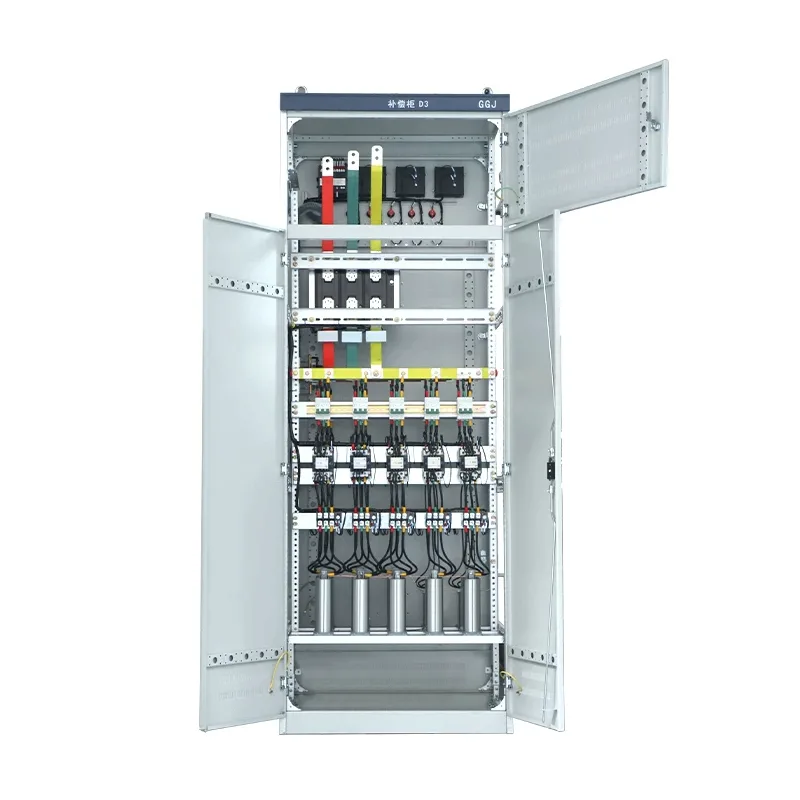

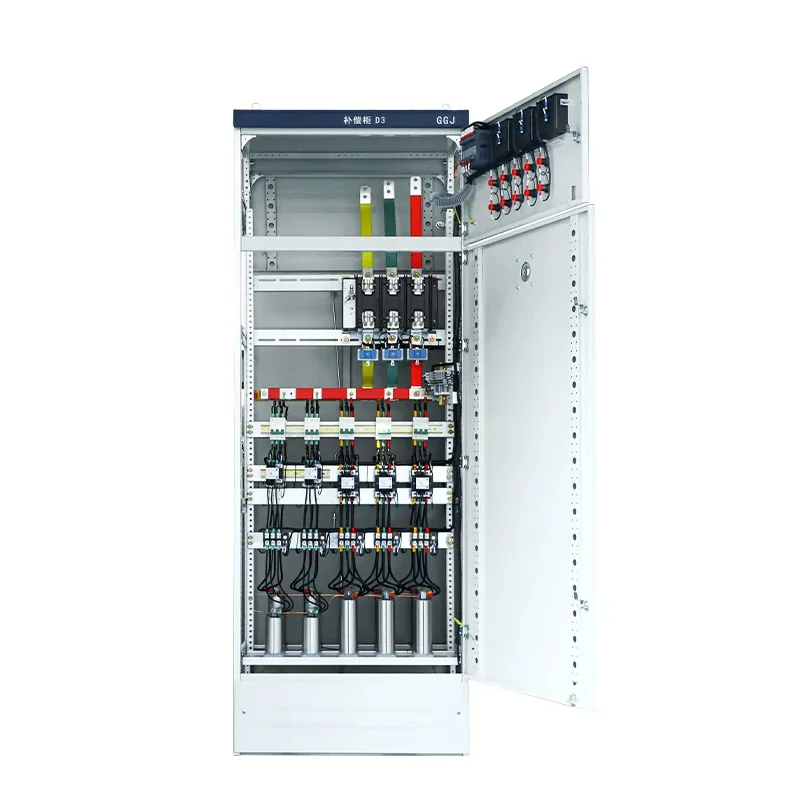

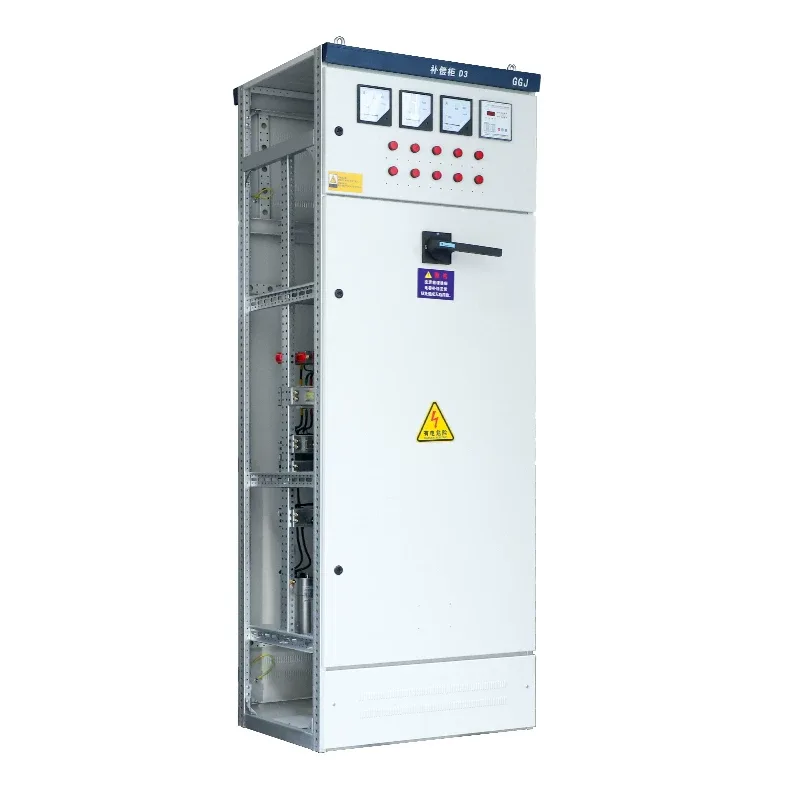

Nízkonapěťová kompenzační skříň jalového výkonu GGJ

Nízkonapěťová kompenzační skříň jalového výkonu GGJ je jedním z běžných modelů, které může společnost Shangming poskytnout. Jako továrna nabízíme produkt přímo vám za konkurenceschopnou cenu. Tento produkt může zlepšit účiník, ušetřit energii a snížit spotřebu a zlepšit kvalitu provozu elektrické sítě.

Základní princip práce

Základním úkolem nízkonapěťové kompenzační skříně jalového výkonu GGJ je využít vedoucí proud generovaný kondenzátory k vyrovnání zpožděného proudu generovaného indukčními zátěžemi se specifickou logikou a kroky.

1. Monitorování v reálném čase: Inteligentní regulátor vzorkuje systémové napětí, proud a účiník (cosφ);

2. Posouzení poptávky: Když cosφ < nastavená hodnota (obvykle 0,92–0,95), spustí se kompenzace;

3. Automatické přepínání: Kondenzátorové banky se zapínají podle přednastavených strategií (cyklické/kódované/fuzzy řízení);

4. Zero-Crossing Switching (volitelné): Tyristorové spínače (TSC) se používají k dosažení nulového spínacího proudu, čímž se prodlužuje životnost kondenzátoru.

Proč jsou kompenzační skříně GGJ potřebné?

Většina průmyslových zátěží, jako jsou motory, transformátory a svářečky, jsou indukční zátěže. Tato zařízení spotřebovávají nejen činný výkon, ale také značné množství jalového výkonu k vytvoření magnetického pole.

Bez kompenzace se účiník sníží (pod 0,9), což povede k velkým výkyvům napětí v rozvodné síti, plýtvání kapacitou transformátoru a dokonce pokutám ze strany energetické společnosti.

Po instalaci nízkonapěťové kompenzační skříně jalového výkonu GGJ se připojením kondenzátorů generuje jalový proud požadovaný indukční zátěží, čímž se zlepší účiník hlavního vedení (obvykle nastavený mezi 0,92 a 0,98).

Základní komponenty

Nízkonapěťová kompenzační skříň jalového výkonu GGJ společnosti Shangming není jednoduchým rozvaděčem. Integruje následující komponenty s přesností a zajišťuje spolehlivou kvalitu a stabilní výkon prostřednictvím našich přísných procesů a testovacích postupů.

● Automatický regulátor jalového výkonu: Zodpovídá za monitorování účiníku elektrické sítě v reálném čase. Když klesne pod nastavenou hodnotu, automaticky vydá příkaz k připojení kondenzátorů.

● Nízkonapěťový samoopravný kondenzátor: Základní komponenta pro ukládání energie, která poskytuje pokročilý jalový proud.

● Spínací spínače: Obsahuje vyhrazené kondenzátorové stykače a kompozitní spínače. První je mechanický spínač se zařízeními pro potlačení zapínacího proudu, zatímco druhý dosahuje spínání při průchodu nulou, eliminuje jiskry a zapínací proud, vhodný pro časté spínací aplikace.

● Sériová tlumivka: Používá se k potlačení harmonických a omezení zapínacího proudu během spínání kondenzátoru, chrání kondenzátory před vyhořením.

● Pojistka: Poskytuje ochranu proti zkratu.

Hlavní výhody

1. Úspora energie a snížení nákladů: Nízkonapěťová kompenzační skříň jalového výkonu GGJ zlepšuje účiník, čímž se vyhne pokutám z poplatků za úpravu výkonu. Jedná se o běžný problém, se kterým se setkáváme při práci s domácími čínskými klienty a jedná se o design, který odpovídá jejich potřebám. Snižuje proud ve vedení a ztráty mědi (I²R) a šetří 5–15 % účtů za elektřinu.

2. Zlepšená kvalita napájení: Kompenzační skříň stabilizuje napětí sběrnice, zabraňuje poklesu napětí způsobenému spouštěním a vypínáním motoru, uvolňuje kapacitu transformátoru a zpožďuje investice do rozšíření kapacity.

3. Automatizovaný provoz: Používáme pokročilý design, který zajišťuje stabilní výkon. Zařízení se může automaticky zapínat a vypínat 24/7 bez ručního zásahu. Dokáže samočinně diagnostikovat běžné poruchy, jako je porucha kondenzátoru a alarmy přehřátí. Technická podpora je kdykoli k dispozici od společnosti Shangming.

4. Vysoká bezpečnost: Kondenzátory používají technologii suchého samoopravování, která automaticky izoluje poruchy a zabraňuje explozi. Reaktor potlačuje rezonanci, čímž brání tomu, aby se kompenzace stala katastrofální.

Srovnání GGJ s jinými metodami kompenzace

GGJ je králem nákladové efektivity a poskytuje nejekonomičtější kompenzaci jalového výkonu v harmonicky řízených systémech ustáleného stavu.

Běžné chyby a návrhy na řešení problémů
