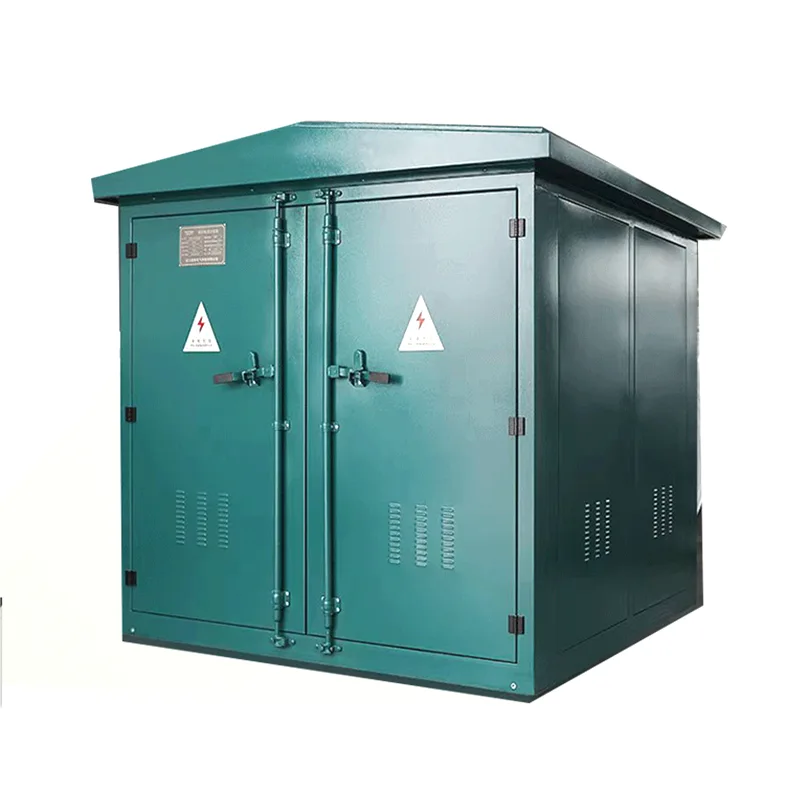

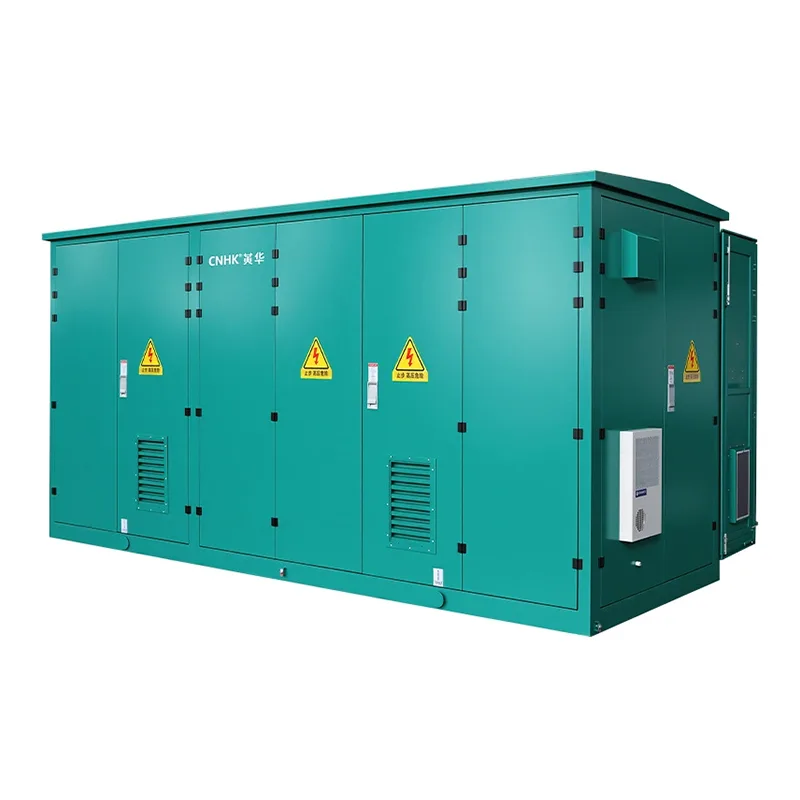

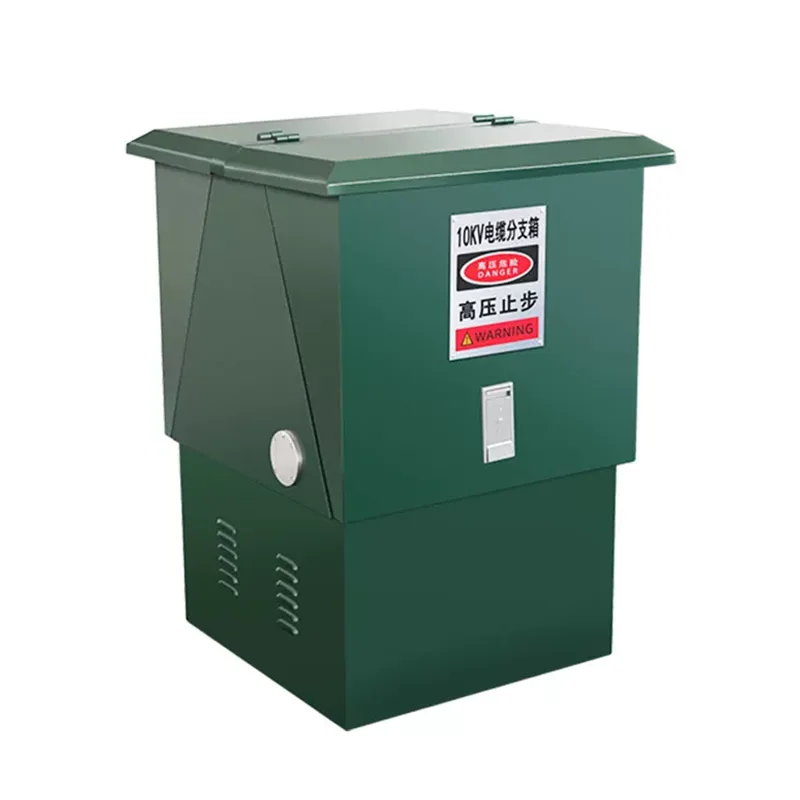

Vysokonapěťová kabelová odbočná krabice

Vysokonapěťové kabelové odbočné krabice se používají v distribučních sítích vysokého napětí 6kV-35kV. Jsou prefabrikovány v továrně a instalovány na místě prostřednictvím zásuvné montáže vysokonapěťových kabelových spojek, výměny kabelových šachet a výroby koncových hlavic na místě. Shangming jako výrobce tohoto produktu jej dokáže upravit dle skutečných potřeb projektu. Kontaktujte nás prosím.

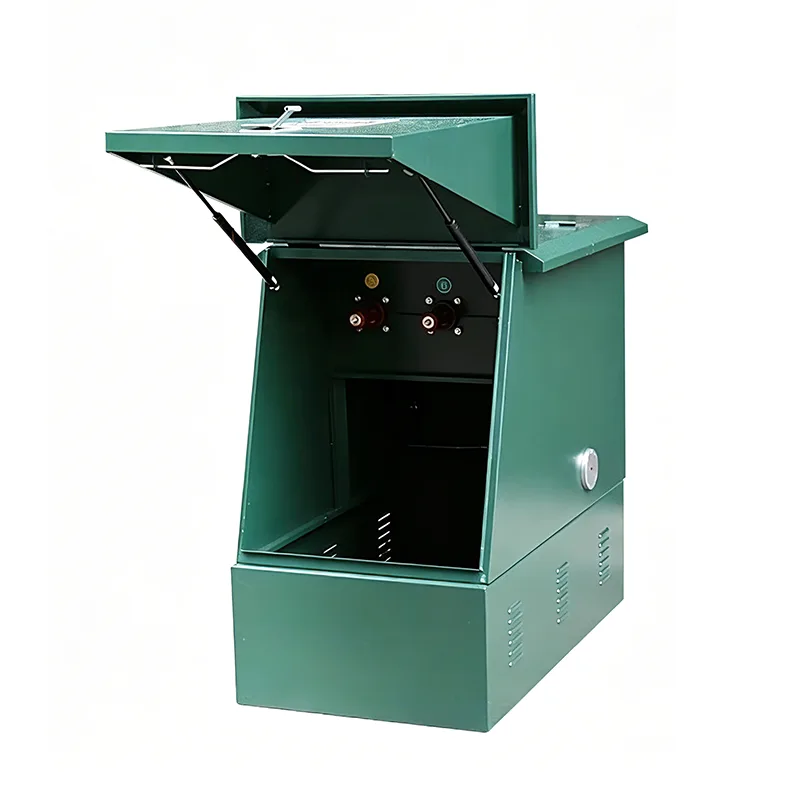

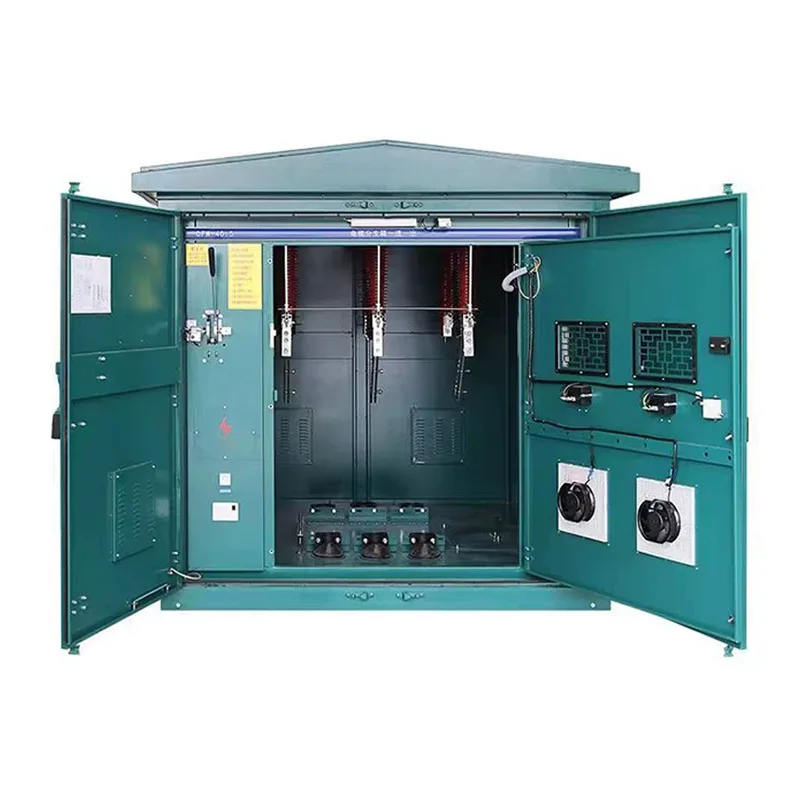

Strukturální složení

Vysokonapěťové kabelové odbočovací krabice slouží jako kabelové odbočky, spojky a ochranné komponenty ve vysokonapěťových energetických rozvodech. I když je to primárně spojovací prvek, mohou být v případě potřeby přidána ochranná zařízení ke konstrukčním prvkům.

1. Skříň: Skříň je základní součástí. Používáme vysoce pevný kov, jako je ocel válcovaná za studena nebo nerezová ocel, poskytující vodotěsné, prachotěsné, korozivzdorné a povětrnostní vlastnosti, vhodné pro vnitřní nebo venkovní vysokonapěťové prostředí.

2. Svorka pro připojení hlavního kabelu: Tato část se používá pro vysokonapěťové kabely velkého průřezu, podpírající hliníkové nebo měděné vodiče, zajišťující spolehlivý kontakt a nízkou impedanci.

3. Pobočkové svorky: Konstrukce typu jeden v-více výstupů, vnitřně izolovaná vysoce izolačními, tepelně odolnými materiály, aby byla zajištěna elektrická izolace a bezpečné vzdálenosti mezi větvemi.

4. Izolační a ochranný systém: Vybaven vysokonapěťovými průchodkami a izolačními kryty, které zabraňují zkratu, přeskoku nebo úrazu elektrickým proudem.

5. Ochranná zařízení: Volitelná na základě požadavků projektu, včetně vysokonapěťových pojistek, spínačů zátěže, úderu blesku a nadproudové ochrany. Je možná nezávislá ochrana pro větvené obvody, zatímco hlavní vedení udržuje nepřetržité napájení.

Vlastnosti produktu

1. Vysokonapěťová bezpečnost a izolace

Vysokonapěťová kabelová odbočná skříň využívá vysoce pevný kovový kryt s izolačním krytem, ​​který podporuje 1kV~35kV a nad větvemi vysokonapěťových kabelů. Vysokonapěťové větve jsou plně izolovány od hlavního kmene, zabraňují přeskoku, zkratu nebo úrazu elektrickým proudem a splňují bezpečnostní normy IEC/GB pro vysokonapěťovou distribuci elektrické energie.

2. Funkce víceobvodového větvení

Tento produkt podporuje rozvětvení kabelů jeden do více výstupů, což umožňuje flexibilní konfiguraci počtu okruhů podle potřeby. Vnitřní struktura přípojnic nebo vodičů rovnoměrně rozděluje proud a různé proudové kapacity větví lze přizpůsobit podle požadavků na zatížení, což zjednodušuje vedení vysokonapěťových kabelů a snižuje složitost konstrukce.

3. Vysoký stupeň ochrany

Shangming dokáže přizpůsobit venkovní odbočné krabice s krytím IP54/IP65 na základě skutečných podmínek prostředí, odolávají dešti, prachu, ultrafialovému záření a korozivnímu prostředí a jsou přizpůsobitelné dlouhodobému provozu ve vysokoteplotním, nízkoteplotním a vlhkém prostředí.

4. Modulární struktura

Naše odbočné boxy mají kompaktní konstrukci, jasnou kabeláž a krátkou dobu instalace na místě, což šetří čas ve srovnání s tradičními kabelovými šachtami. Možnosti instalace zahrnují montáž na stěnu, montáž na podlahu nebo upevnění na konzolu. Údržba a rozšiřování jsou jednoduché a zvyšují provozní efektivitu.

5. Dlouhá životnost a nízké náklady na údržbu

Protože jsme vybrali materiály vysoce odolné vůči povětrnostním vlivům a korozi, životnost produktu se efektivně prodlužuje. Utěsněná konstrukce zabraňuje vnikání prachu, vlhkosti a škůdců, což má za následek minimální denní údržbu a nízké provozní náklady.

Porovnání vysokonapěťových a nízkonapěťových kabelových rozvodných skříní

FAQ

Otázka: Pokud indikátor napětí na povrchu krytu nesvítí, mohu zjistit, zda je obvod vybitý?

A: Rozhodně ne. Indikátor napětí je pouze pro doplňkovou referenci. Nesvítící indikátor může být způsoben poškozeným indikátorem, vadným senzorem nebo spálenou pojistkou. Před jakoukoli operací musí být pro testování na místě použit vysokonapěťový tester s příslušným jmenovitým napětím.

Otázka: Co mám dělat, když během kontroly slyším z krytu slabé syčení?

A: Okamžitě požádejte o výpadek proudu kvůli kontrole. Syčení je obvykle známkou částečného výboje, což naznačuje, že vnitřní izolace mohla prasknout nebo mohla být vytvořena cesta výboje v důsledku nesprávné instalace. Není-li to okamžitě řešeno, může to rychle přerůst ve zkrat mezi fázemi nebo dokonce způsobit explozi krytu.

Otázka: Jak si mohu vybrat mezi izolací SF6 a pevnou izolací?

Odpověď: Izolace SF6: Extrémně vyspělá technologie se silnými schopnostmi zhášení oblouku, ale zahrnuje emise skleníkových plynů a vyžaduje pravidelné monitorování tlakoměru.

Pevná izolace: Bezplynová ochrana, šetrnější k životnímu prostředí, vhodná pro oblasti s extrémně vysokými požadavky na životní prostředí nebo vysokohorské oblasti, zabraňující vnitřním vzduchovým bublinám.
