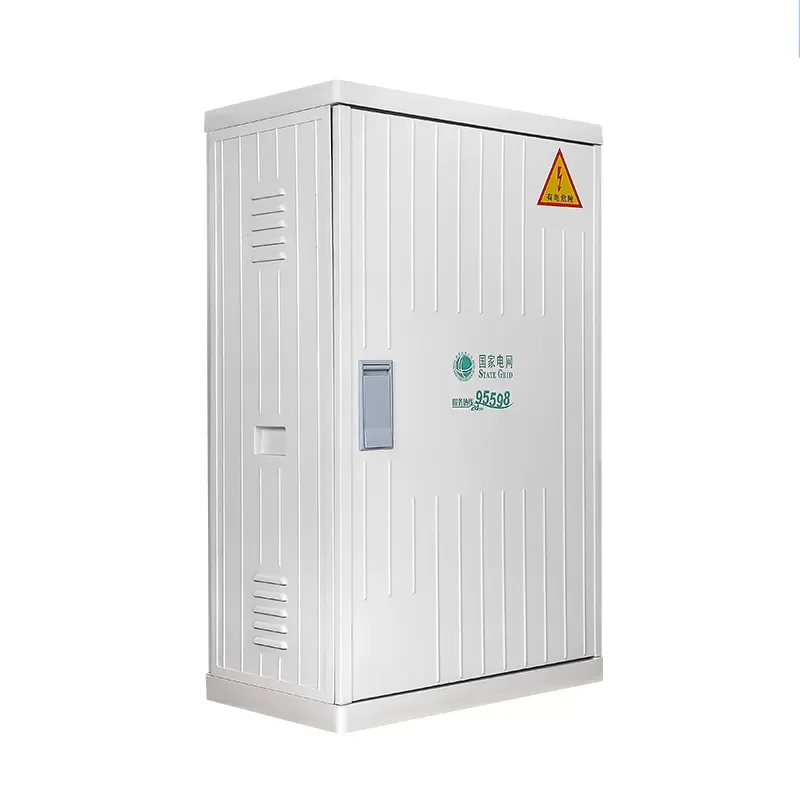

Nízkonapěťová kabelová odbočná krabice

Chcete si koupit vysoce kvalitní a stabilní nízkonapěťové kabelové odbočné krabice? Okamžitě kontaktujte Shangming! Jsme dodavatel z Číny, který nabízí přímé tovární dodávky, technické konzultační služby a zajištění kvality.

Co je to nízkonapěťová kabelová distribuční krabice?

Nízkonapěťová kabelová rozvodná skříň je elektrické zařízení používané v nízkonapěťových energetických rozvodech k odbočování, spojování a rozvodu kabelů. Nekontroluje, neomezuje ani nesleduje proud.

Bez přerušení hlavního napájení bezpečně a systematicky větví jeden nízkonapěťový zdroj energie na více výstupů pro následné zátěže. Může nahradit tradiční kabelové šachty nebo nahodilé kabelové rozvody a zlepšit tak bezpečnost, standardizaci a udržovatelnost nízkonapěťového distribučního systému.

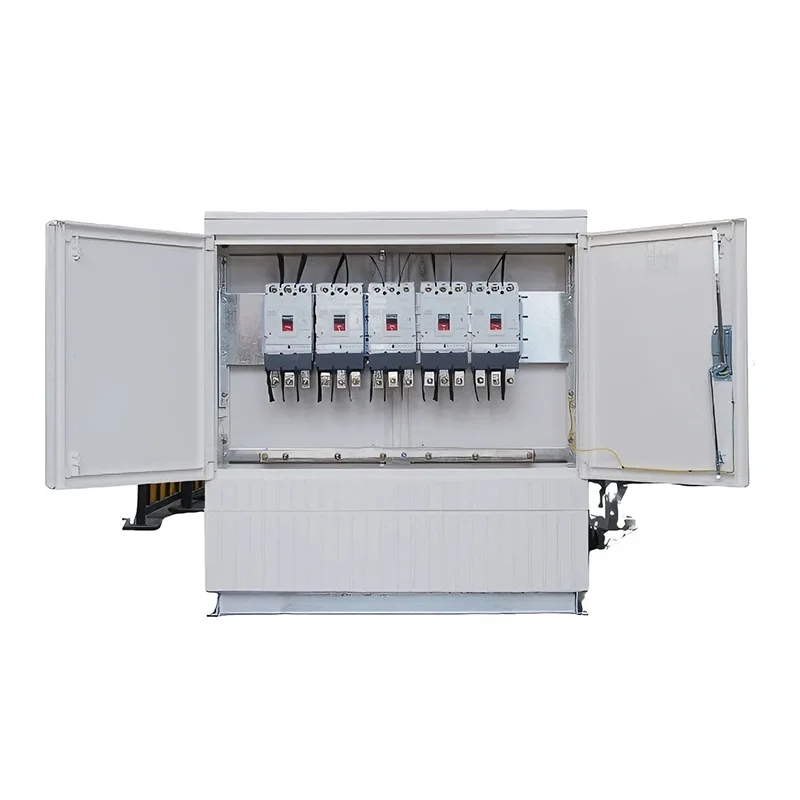

Pracovní proces: Hlavní napájení vstupuje do rozvodné skříně → Proud je rovnoměrně distribuován vnitřními přípojnicemi → Každá větev odebírá energii podle potřeby zátěže.

Proč nízkonapěťové kabelové odbočné krabice nepotřebují ochranné komponenty?

S tím úzce souvisí i funkce samotné nízkonapěťové kabelové odbočné krabice. V celém systému je ochrana proti proudu a připojení je po proudu; všechny ochranné funkce plní předřazený jistič.

Co se stane se zkratem? → Zkratový proud je přerušen předřazeným jističem do 0,1 sekundy. Odbočná skříň odolává pouze okamžitému proudu tepelné stability (např. 15kA/1s).

Co se stane s přetížením? → Přetížení je detekováno a aktivováno předřazeným ochranným zařízením. Pobočka odpovídá pouze za vedení a neúčastní se rozhodování.

Co se stane se svodovým proudem? → Ochrana proti úniku je implementována ve svorkovnici; pobočkový box tuto funkci nemá.

Technické výhody

Kabelové odbočné krabice mají významné technické výhody oproti tradičním kabelovým jímkám a lze je použít jako náhradu.

Hlavní aplikační scénáře

Městské obytné komunity: Hlavní kabel z hlavního transformátoru vstupuje do nízkonapěťové kabelové odbočky a poté rozvádí energii do každé budovy jednotky.

Systémy městského pouličního osvětlení: V systémech pouličního osvětlení je obvykle umístěna odbočná skříň v intervalech podél silnice, aby napájela pouliční osvětlení.

Průmyslové a těžařské podniky: Kabelové odbočné krabice mohou sloužit jako sekundární distribuční body mimo tovární budovy a distribuovat energii do různých dílen.

Modernizace rozvodné sítě staré městské oblasti: Rozbočovací skříně řeší problém omezeného prostoru, který brání instalaci velkých rozvodných skříní.

Bezpečnostní opatření pro instalaci a údržbu

1. Vodotěsnost a izolace proti vlhkosti: Spodní část krabice nízkonapěťové kabelové odbočky musí být utěsněna materiálem pro uzávěry kabelů, aby se zabránilo vzlínání a kondenzaci vlhkosti z podzemního kabelového příkopu, což by mohlo způsobit zkrat.

2. Spolehlivé uzemnění: Přestože je skříň izolována, kovová stínící vrstva kabelů musí být spolehlivě spojena se zemí prostřednictvím vyhrazené zemnící přípojnice.

3. Infračervená kontrola: Vzhledem k hustým uzlům v rozvodné skříni doporučujeme pravidelně používat infračervený teploměr ke kontrole, zda se spoje nepřehřívají. To je zásadní pro prevenci požárů a je to nevyhnutelné.

Podrobné pokyny k instalaci obdržíte s vaší objednávkou. Dokumentace je kompletní, včetně instalační příručky, schématu zapojení, seznamu součástí, průvodce údržbou a výkresů skříně (formát DWG/PDF). V případě jakýchkoli dotazů nás prosím neprodleně kontaktujte.
