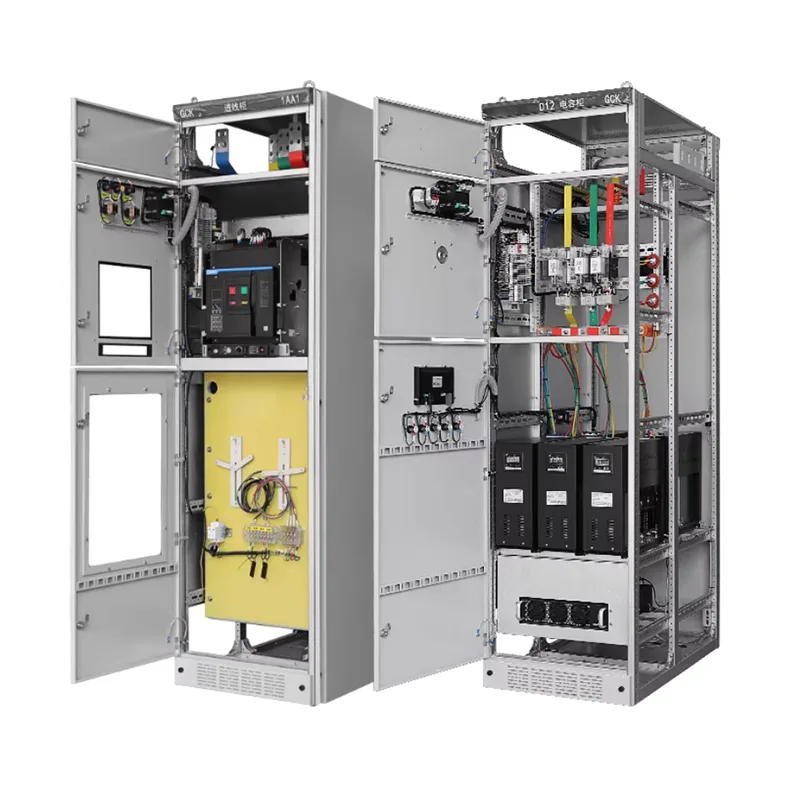

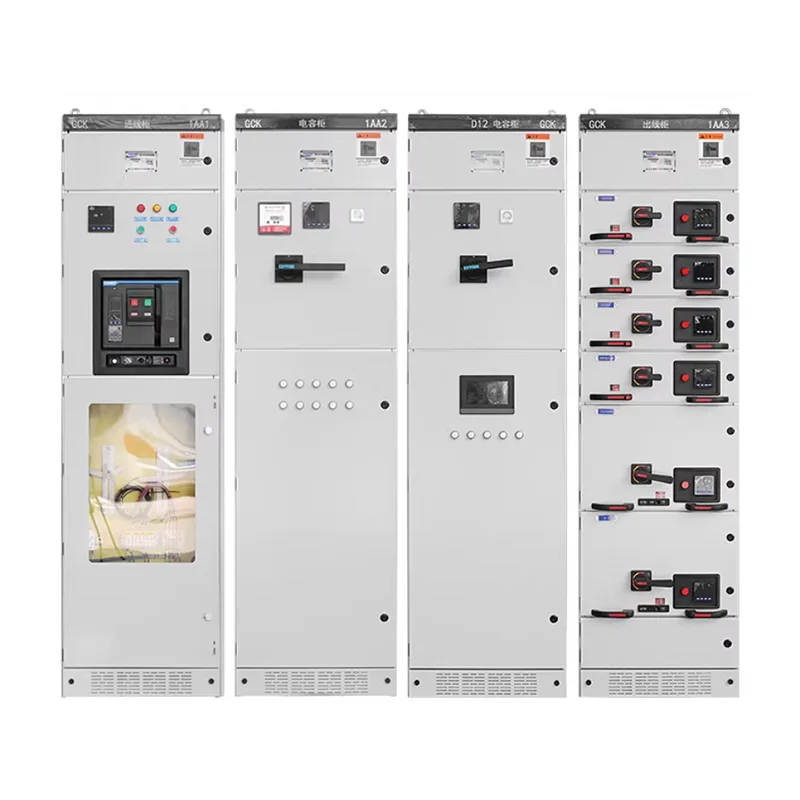

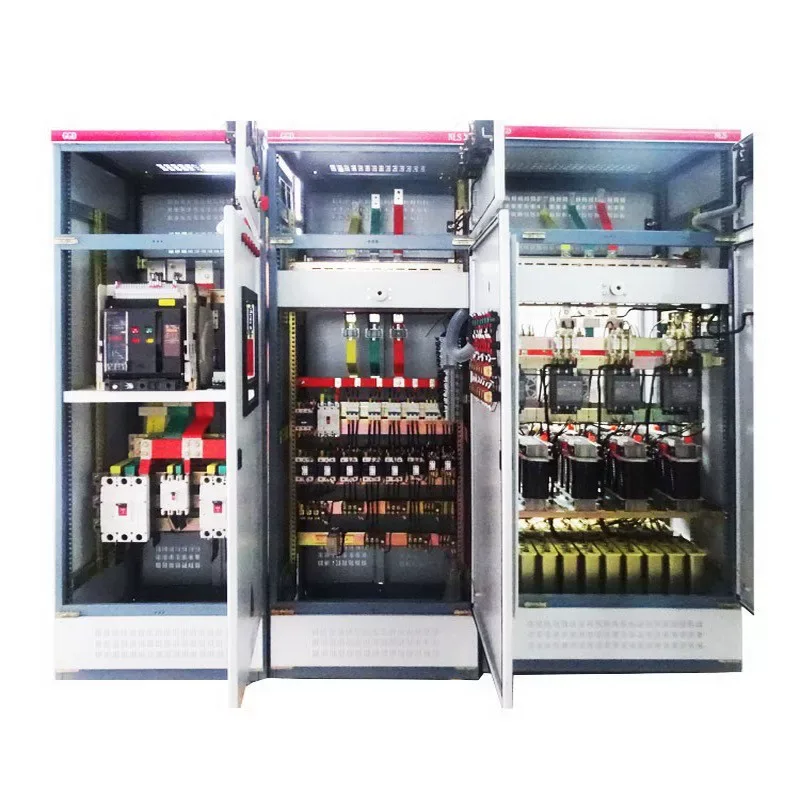

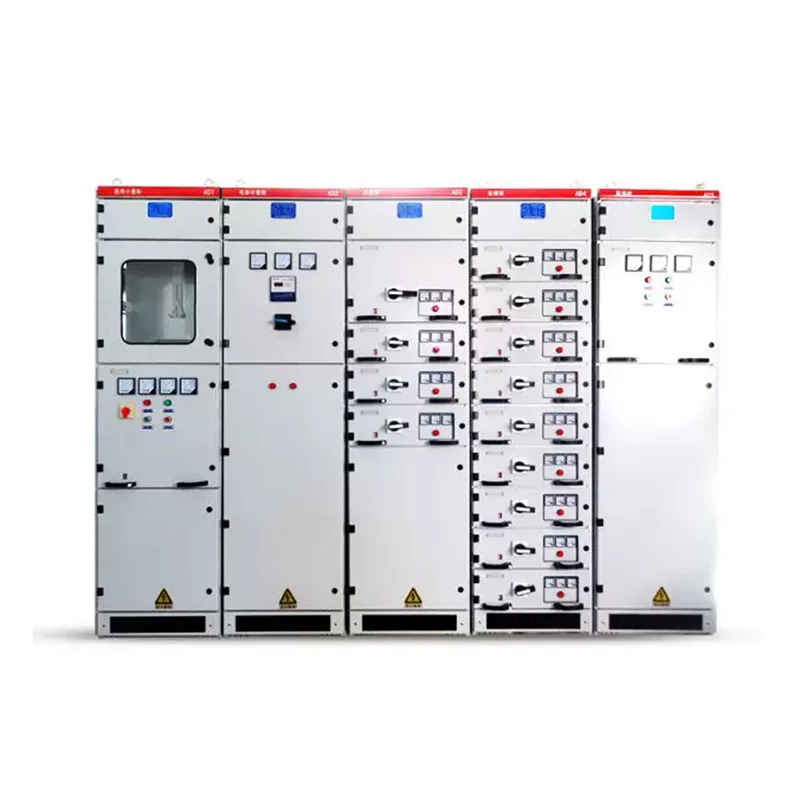

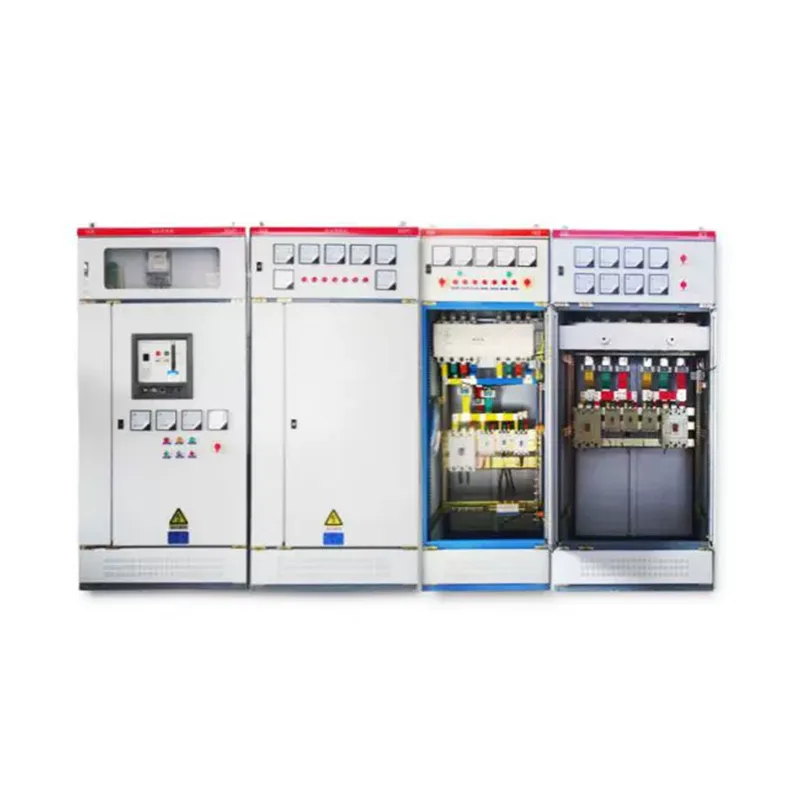

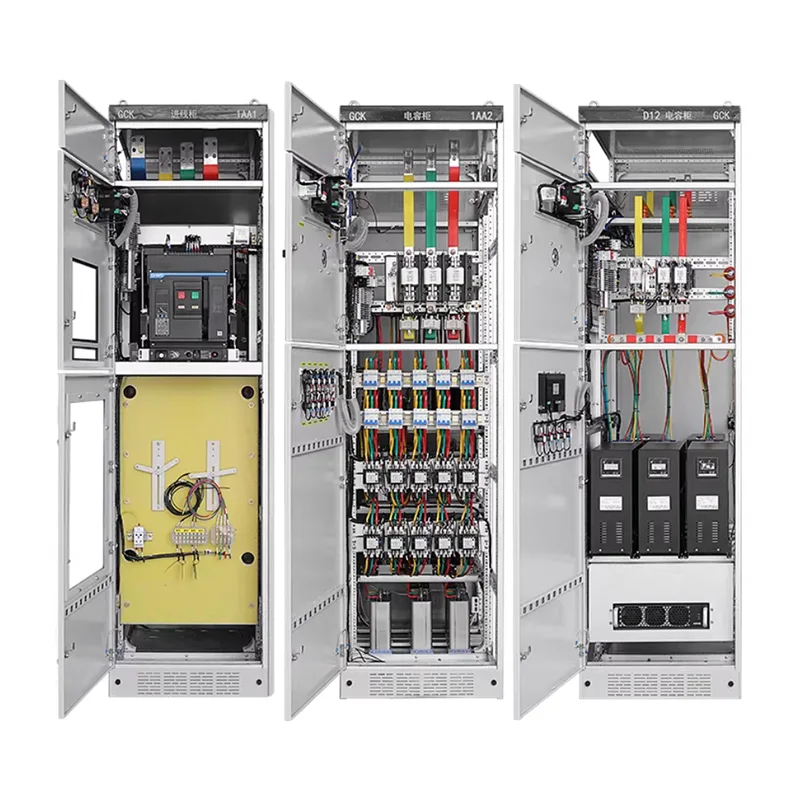

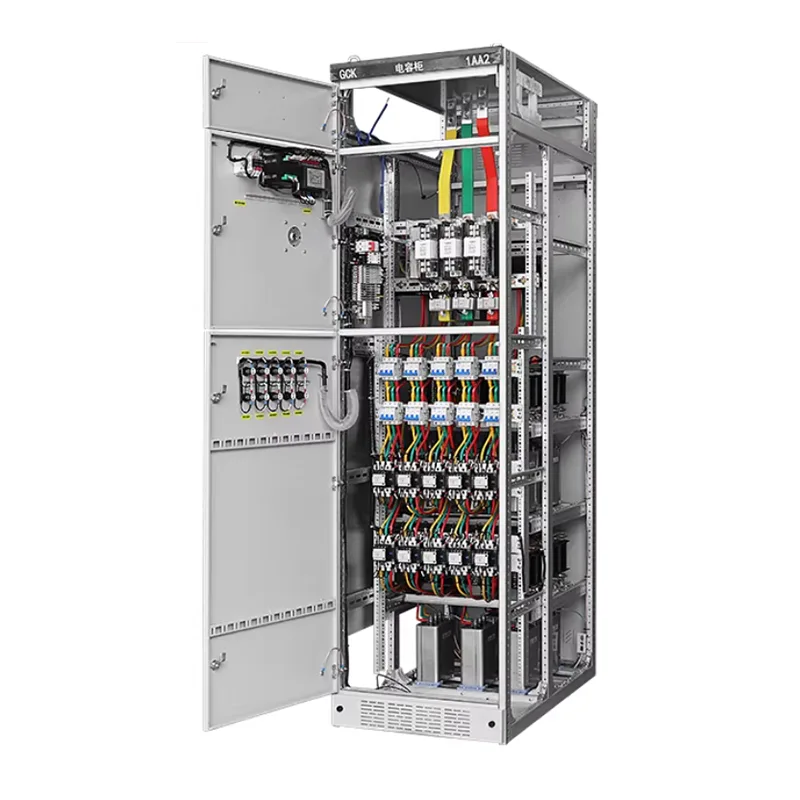

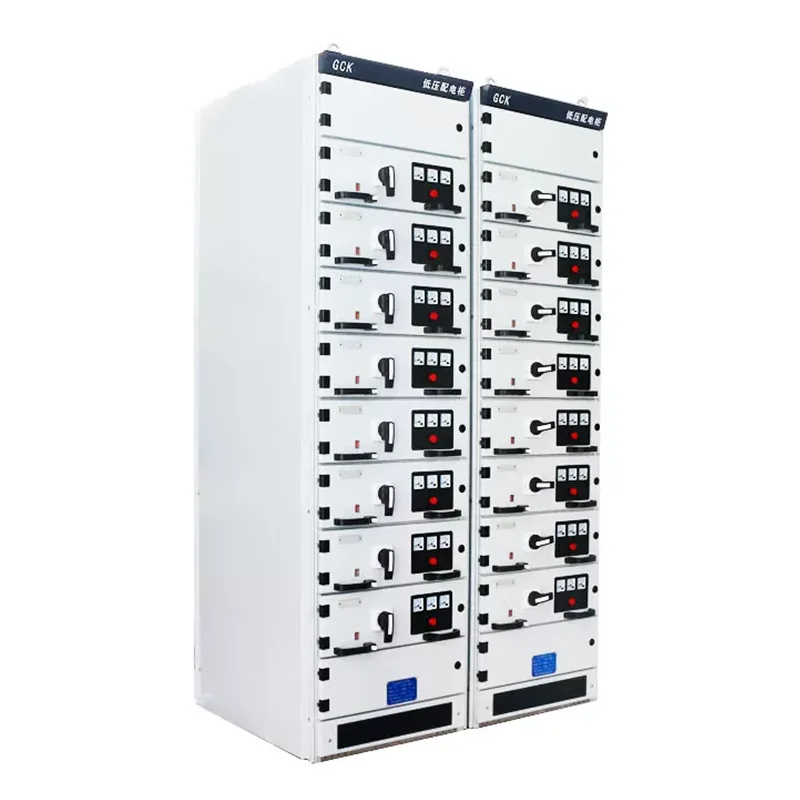

Nízkonapěťový výsuvný spínací přístroj MNS

Hledáte spolehlivého dodavatele nízkonapěťových výsuvných spínacích zařízení MNS? Shangming z Číny je důvěryhodná volba. Tento rozváděč obsahuje izolované zóny, které zlepšují efektivitu údržby systému a provozní kontinuitu. Byl exportován do více než 50 zemí a regionů po celém světě.

Co je to nízkonapěťový výsuvný spínací přístroj MNS?

Nízkonapěťový výsuvný rozváděč MNS, původně vyvinutý švýcarskou ABB a licencovaný pro globální výrobu, představuje pokročilý systém distribuce energie. Továrna Shangming má pro tento produkt vyspělou technologii zpracování a podporuje přizpůsobení.

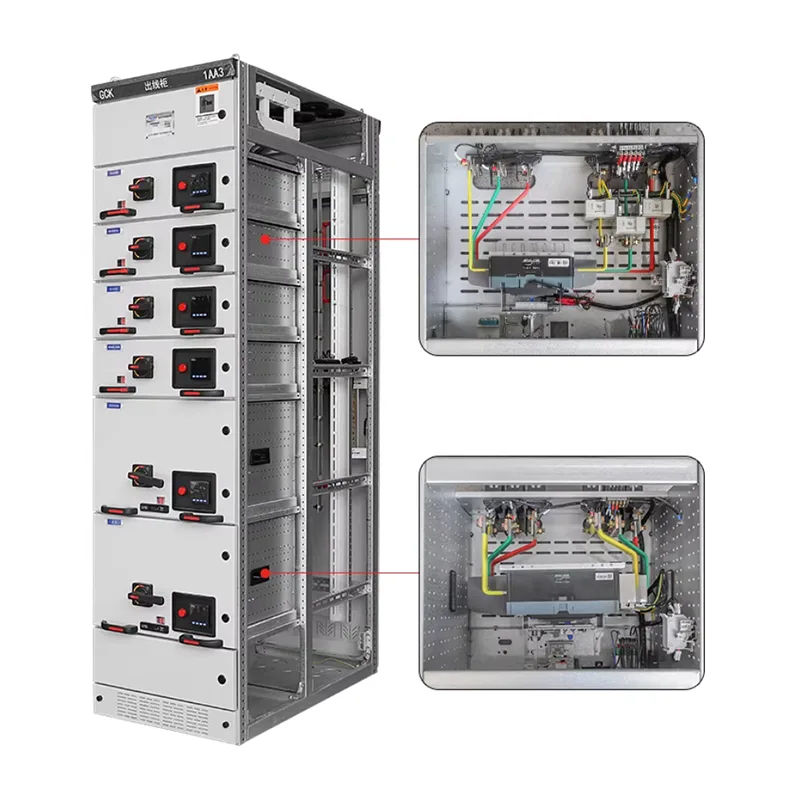

Na rozdíl od pevných rozváděčů GGD je každý okruh MNS instalován v samostatném výsuvném zásuvkovém modulu. Pokud některý okruh selže, obsluha může přímo vytáhnout zásuvku pro opravu nebo výměnu, zatímco ostatní okruhy ve skříni pokračují v normálním provozu, čímž se dosáhne nepřerušeného napájení během údržby. Zásuvky se stejnými specifikacemi jsou zaměnitelné, což zkracuje dobu zotavení po chybě.

Strukturální vlastnosti

Rám nízkonapěťového rozváděče MNS je sestaven pomocí profilů ve tvaru C s 25mm modulárními otvory, což vede k lehké konstrukci s vysokou mechanickou pevností a odolností proti nárazům.

Vnitřek skříně je důsledně rozdělen do tří nezávislých zón, aby se zabránilo šíření poruch:

Přihrádka na funkční jednotky: Obsahuje zásuvkové moduly.

Oddíl přípojnic: Nachází se v zadní nebo horní části skříně, kde jsou umístěny hlavní a distribuční přípojnice.

Kabelová přihrádka: Nachází se na boku skříně pro připojení externích kabelů.

MNS také využívá multifunkční panely vyrobené z vysoce pevného nehořlavého plastu, které účinně izolují horizontální a vertikální přípojnice a zabraňují vzniku oblouku mezi oddíly.

Technické parametry

Bezpečnostní design

Během používání vyžaduje rozváděč komplexní zvážení osobní bezpečnosti a ochrany zařízení. Výrobky Shangming procházejí před opuštěním továrny sedmi procesy kontroly kvality, aby bylo zajištěno, že jsou zavedeny všechny hlavní bezpečnostní návrhy, splňují mezinárodní a domácí normy, jako je IEC 61439-1 / GB 7251.1, a poskytují kompletní certifikační dokumenty a zprávy o zkouškách.

Úplná izolace: Nízkonapěťový výsuvný rozváděč MNS používá kovové desky k úplné izolaci oddílu funkční jednotky, oddílu přípojnic a oddílu kabelů. Energie poruchy je omezena v tomto oddělení, neovlivňuje sousední obvody a zabraňuje šíření poruchových oblouků.

Pětinásobné blokování: Zabraňuje úrazu elektrickým proudem nebo poškození zařízení způsobené lidskou chybou.

Zásuvku lze vytáhnout z připojené polohy pouze při vypnutém jističi; mechanická blokovací tyč blokuje tlačný mechanismus. → Zabraňuje otevření a uzavření hlavního okruhu pod zátěží.

Dvířka oddílu funkční jednotky a pozice zásuvky jsou vzájemně blokovány; dvířka nelze otevřít, pokud není zásuvka zcela vytažena; Oddíl přípojnic/kabelů vyžaduje k otevření speciální nástroje. →Zabraňuje náhodnému vstupu do oddílů pod napětím

Uzemňovač a hlavní vypínač jsou mechanicky blokovány; uzemňovací spínač nelze sepnout, když je hlavní obvod pod napětím. →Zabraňuje připojení zemnících vodičů pod napětím

Když je uzemňovací spínač sepnutý, nelze hlavní spínač posunout do polohy připojení. →Zabraňuje zapnutí napájení připojeným zemnícím vodičem.

Volitelné blokování klíčem nebo elektronické logické blokování zajišťuje správnou provozní sekvenci. →Zabraňuje náhodnému otevření a sepnutí jističů.

Odlehčení tlaku při poruše: Skříň MNS je navržena s vyhrazeným kanálem pro odlehčení tlaku. V případě vnitřního náhodného zkratu je vysokoteplotní vysokotlaký plyn vypouštěn nahoru, což chrání obsluhu vpředu a splňuje požadavky IEC 61641 na test poruch oblouku.

Pro která odvětví doporučujeme nízkonapěťové výsuvné rozváděče MNS?

1. Petrochemický průmysl

Petrochemický průmysl vyžaduje nepřetržitou výrobu a nemůže tolerovat dlouhodobé výpadky proudu. Provozní podmínky zahrnují četné motorové obvody, velké zatížení a časté starty. Pevné rozváděče jsou příliš riskantní a vyžadují enormní náklady na údržbu.

Jednotky zásuvkového typu rozváděče MNS umožňují údržbu pod napětím v bezpečném prostředí, poskytují jasnou izolaci obvodů, snižují dopad nehod a usnadňují rozšiřování a upgrady.

2. Výroba ve velkém měřítku

Rozsáhlá zpracovatelská odvětví, jako jsou ocelářské, cementářské a automobilové továrny, nepřetržitě pracují s hustým zatížením motorů a rozsáhlými elektrickými systémy.

MNS podporuje schémata MCC, standardizuje obvody a umožňuje rychlou údržbu a výměnu. Funkční jednotky lze postupně přidávat s rozšiřováním výrobních linek. Pokud plánujete v budoucnu rozšířit výrobu a požadujete dlouhodobé používání, je vhodnější rozváděč MNS.

3. Datová centra a velké komerční komplexy

Tyto aplikace mají extrémně vysoké požadavky na kontinuitu napájení s hustým a komplexním rozložením zátěže, což vyžaduje inteligentní monitorování a zónovou správu. Výpadky proudu mohou mít za následek značné ekonomické ztráty.

MNS nabízí jasné zónování, bezpečnější strukturu napájení a schopnost integrovat inteligentní monitorovací moduly, což zajišťuje, že údržba nebude mít vliv na celkový systém.

4. Městská infrastruktura

Včetně metra, letišť, nemocnic, čistíren odpadních vod atd.

Stabilita napájecího zdroje je životně důležité pro infrastrukturu, která vyžaduje zónovou kontrolu a rychlou obnovu po údržbě. MNS umožňuje výměnu funkční jednotky i při menších výpadcích proudu.

5. Energetika a energetika

Pomocné systémy elektráren, rozvody větrné a solární energie a nízkonapěťové strany rozvoden. Tyto scénáře mají vysoké požadavky na úroveň bezpečnosti a spolehlivost systému. Dělená struktura MNS a zásuvkové jednotky lépe splňují designové standardy.
