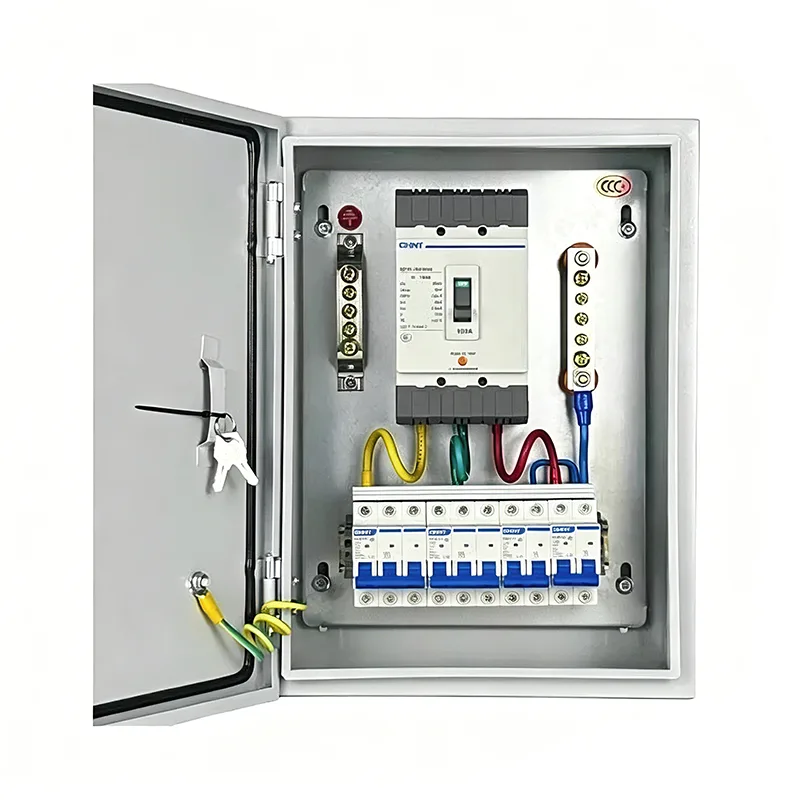

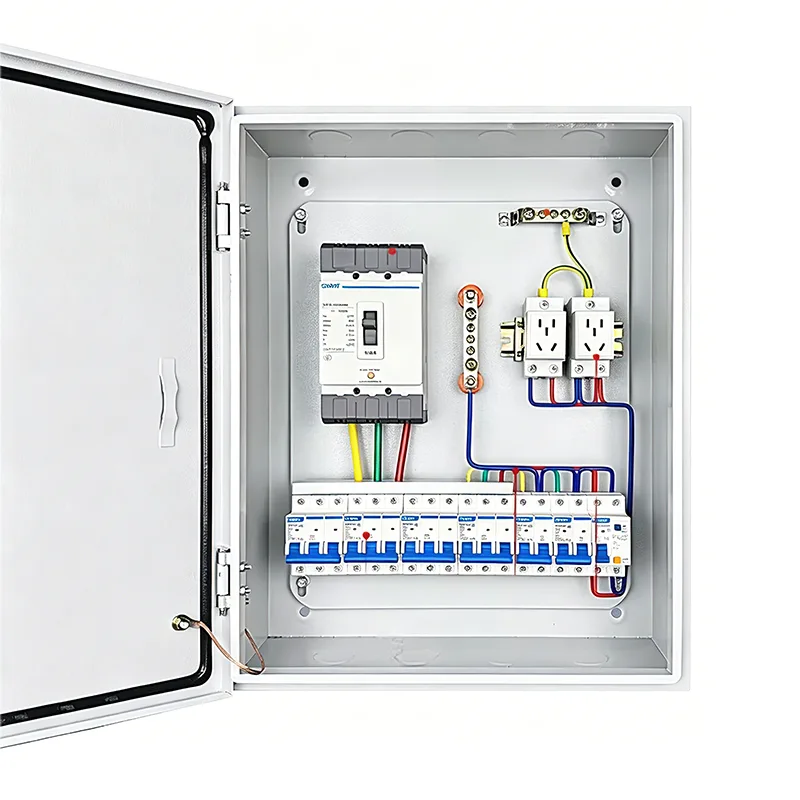

Malá kompletní sada rozvodných skříní

Malá kompletní sada napájecích rozvodných skříní integruje různé elektrické komponenty podle konkrétního schématu obvodu, instalované v malé kovové skříni. Přestože je malý, jedná se o kompletní jednotku energetického systému. Dodavatelem tohoto produktu je společnost Shangming a dodáváme i různé další typy rozvodných skříní a krabic.

Složení produktu

Shangming's Small Complete Set of Power Distribution Boxs se vyznačuje pokročilým designem a spolehlivou kvalitou. Pokud jde o komponenty, tato řada není pouze souborem vícenásobných rozvodných skříní, ale spíše souborem modulárních jednotek vědecky konfigurovaných na základě logiky elektrického systému, funkčního rozdělení a koordinace instalace.

1. Systém podpory krabic

Tato část je zodpovědná za fyzickou ochranu krabice.

Plášť: Obvykle vyroben z ocelového plechu válcovaného za studena nebo nerezové oceli.

Montážní lišty: Standardní kovové lišty uspořádané vodorovně uvnitř krabice pro rychlou montáž jističů a dalších komponent.

Panel: Vybaven dvířky; jsou k dispozici přizpůsobitelné okénkové dveře, které odkrývají pouze ovládací rukojeť jističe, aby se zabránilo náhodnému kontaktu s živými částmi.

2. Primární distribuční systém

Primární distribuční systém zajišťuje distribuci energie, zajišťuje řízení a ochranu.

Hlavní jistič: Hlavní ovládací spínač pro celou skříň, používaný pro nouzové výpadky proudu nebo údržbu.

Miniaturní jistič: Poskytuje ochranu proti přetížení a zkratu pro každý obvod větve.

Residual Current Device (RCD): Monitoruje únik proudu a v případě nebezpečí úrazu elektrickým proudem okamžitě přeruší napájení.

Přepěťová ochrana: Absorbuje okamžité vysoké napětí generované údery blesku nebo kolísáním elektrické sítě a chrání následné přesné elektrické spotřebiče.

3. Pomocný a monitorovací systém

Kontrolky: Červená pro provoz, zelená pro zastavení, žlutá pro poruchu, zobrazující aktuální stav napájení.

Měřící přístroj: Malý elektroměr na DIN lištu pro sledování napětí, proudu nebo spotřeby energie.

Svorkovnice: Pro úhledné připojení externích zátěžových kabelů, což usnadňuje budoucí údržbu.

4. Elektrické připojení a příslušenství

Přípojnice: Hřebenovité nebo vidlicovité měděné přípojnice, nahrazující chaotické propojky, díky čemuž jsou spojení mezi jističi kompaktnější a snižují tvorbu tepla.

Uzemnění a nulová přípojnice: Používá vyhrazené měděné pásky k centrálnímu připojení nulových a zemnících vodičů všech obvodů.

Vnitřní kabelový svazek: Nehořlavé vodiče splňující požadavky na jmenovitý proud, vedené přes kabelové žlaby s jasným označením čísel vodičů.

Jak vybrat správnou kompletní distribuční krabici?

Před zahájením projektu je důležité správně identifikovat kompletní konfiguraci rozvodné skříně. Nevhodný výběr může vést k funkční redundanci, plýtvání náklady, potížím s instalací nebo omezené budoucí expanzi.

Krok 1: Definujte scénáře aplikace a charakteristiky zatížení

Potvrďte prosím následující otázky:

1. Kde se bude používat?

Vnitřní sušárna → IP40 je dostatečné

Venkovní / čerpací stanice / moře → Vyžaduje IP54/IP65, nerezový materiál

2. Jaké zařízení bude napájet?

Osvětlení/zásuvky: Jednofázové, nízkoproudé (≤32A)

Motory/svařovací stroje: Třífázové, vysokoproudové (≥32A), vyžadují tepelná relé/kontaminátory

Chytrá zařízení: Vyžaduje 24V DC, komunikační rozhraní

3. Je vyžadováno automatizované řízení?

Ruční Start/Stop → Základní napájecí skříňka

Automatické logické/vzdálené monitorování → Vyžaduje PLC/HMI Box

Krok 2: Vypočítejte elektrické parametry a určete kapacitu

1. Odhad celkového zatížení

Uveďte výkon (kW) a provozní napětí všech elektrických zařízení. Pokud máte potíže, technický tým společnosti Shangming vám může pomoci potvrdit.

Vypočítejte celkový proud s ohledem na faktor simultánnosti Kx = 0,7–0,9;

Příklad:

3 x 5,5kW motory (380V) → Proud jedním motorem ≈ 11A, celkový proud ≈ 3 × 11 × 0,8 = 26,4A;

Osvětlení 5kW (220V) → Proud ≈ 23A;

Doporučená hlavní vstupní linka ≥63A.

2. Plánování pobočkových okruhů

Každý typ zátěže by měl mít nezávislý obvod, aby se zabránilo rušení. Proud jedním okruhem ≤ 80 % jmenovité hodnoty jističe.

Důležité zařízení se doporučuje mít samostatný okruh + UPS.

Krok 3: Určete počet a kombinaci krytů

Jednoduchý scénář: 1 integrovaný kryt

Středně složitý scénář: 2–3 skříně

Vysoká složitost a vysoké požadavky na zabezpečení: 3–6 skříní

Krok 4: Vyberte úroveň ochrany a materiál

Produkty Shangming nabízejí úrovně ochrany od IP30 do IP66 a materiály zahrnují ocel válcovanou za studena a nerezovou ocel.

Pokud máte požadavky na bezpečnost a inteligenci a potřebujete zlepšit pohodlí budoucí údržby na základě konkrétního místa instalace, kontaktujte nás. Shangming posoudí proveditelnost a poskytne cenovou nabídku a vzorky do 1-2 pracovních dnů na základě výkresů a technických požadavků.

FAQ

Otázka: Proč zvolit malou kompletní sadu rozvodných skříní místo jedné velké skříně?

Odpověď: Malé kompletní rozvodné skříně lze flexibilně kombinovat s různými funkčními skříněmi podle aktuální potřeby. Některé kabely a komponenty jsou předintegrovány ve výrobě, takže instalace na místě je jednodušší a rychlejší a je vhodná pro stísněné nebo nepravidelné prostory. Během údržby je jasně definováno funkční zónování, což usnadňuje odstraňování problémů a opravy.

Otázka: Jak provádět každodenní údržbu a kontrolu?

Odpověď: Čtvrtletně kontrolujte provozní stav všech jističů a stykačů, abyste se ujistili, že nedochází k přehřátí nebo uvolnění.

Pravidelně čistěte prach nahromaděný uvnitř krytu, zejména chladicí ventilátor a filtry. Zkontrolujte těsnění rámu dveří, zda není staré a popraskané, a v případě potřeby je vyměňte.

Zaznamenejte výsledky kontroly a nápravná opatření po každé údržbě, abyste je mohli sledovat.
